H3C WS5820-WiNet系列交换机

H3C WS5820- WiNet交换机是新华三技术有限公司（以下简称H3C公司）自主开发的二层千兆以太网交换机产品，是为要求具备高性能、高端口密度且易于安装的网络环境而设计的智能型可网管交换机。

H3C WS5820- WiNet系列以太网交换机提供10/100/1000Base-T自适应以太网端口或SFP光口、10G SFP+光口。在企业网中，可以作为接入设备提供千兆到桌面应用；在城域网或者行业用户中，向下可以提供千兆接入最终用户或汇接低端交换机，向上可以通过千兆万兆光纤或者链路聚合汇聚到大容量的L3交换机。H3C WS5820- WiNet系列以太网交换机包含如下型号：

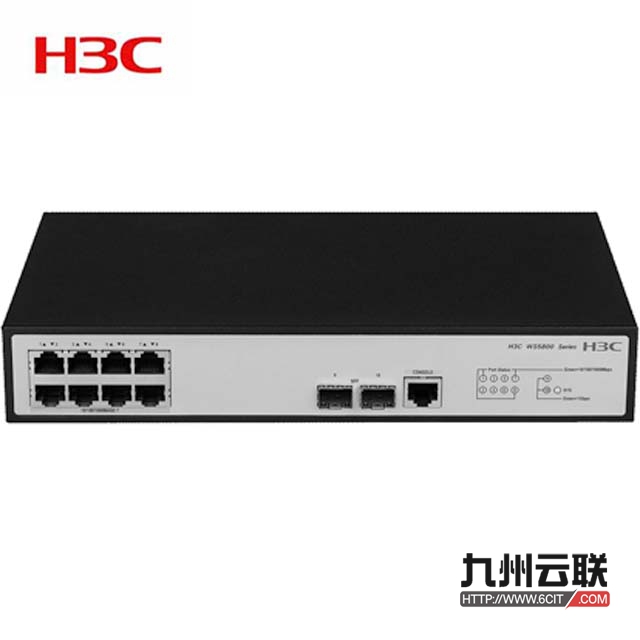

WS5820-10P-WiNet：8个10/100/1000BASE-T电口,支持2个1000BASE-X SFP端口；

WS5820-28P-WiNet： 24个10/100/1000BASE-T电口,支持4个1000BASE-X SFP端口；

WS5820-28TP-POE-WiNet：24个10/100/1000BASE-T PoE+电口(AC 370W,DC 740W), 4个100/1000BASE-X SFP端口, 4个GE Combo口

WS5820-28X-WiNet：24个10/100/1000BASE-T电口,支持4个1G/10G BASE-X SFP+端口；

WS5820-52X-WiNet：48个10/100/1000BASE-T电口,支持4个1G/10G BASE-X SFP+端口；

WS5820-28X-POE-WiNet：24个10/100/1000BASE-T PoE+电口(AC 370W,DC 740W),4个1G/10G BASE-X SFP+口；

WS5820-28P-POE-WiNet：24个10/100/1000BASE-T PoE+电口(AC 170W), 支持4个1000BASE-X SFP端口

WS5820-52TP-WiNet：48个10/100/1000BASE-T电口,支持4个100/1000BASE-X SFP端口，2个100/1000BASE-X SFP Combo口

产品规格

支持特性	WS5820-10P-WiNet	WS5820-28P-WiNet		WS5820-28TP-POE-WiNet	WS5820-28X-WiNet	WS5820-52X-WiNet	WS5820-28X-POE-WiNet	WS5820-28P-POE-WiNet	WS5820-52TP-WiNet
交换容量（全双工）	337Gbps/3.37Tbps					432Gbps/4.32Tbps	337Gbps/3.37Tbps		432Gbps/4.32Tbps
包转发率（整机）	51Mpps	126Mpps		126Mpps	126Mpps	144Mpps/166Mpps	126Mpps	126Mpps	87Mpps/166Mpps
外形尺寸（宽×深×高）（单位：mm）	266×161×43.6	440×160 ×43.6		440×260 ×43.6	440×160 ×43.6	440×230×43.6	440×260 ×43.6	440×260 ×43.6	440×260 ×43.6
重量	≤1.5kg	≤2.5kg		≤4.5kg	≤2.5kg	≤3.5kg	≤4.5kg	≤4.5kg	≤3.5kg
管理端口	1个Console口
业务端口描述	8个10/100/1000BASE-T电口,支持2个1000BASE-X SFP端口	24个10/100/1000BASE-T电口,支持4个1000BASE-X SFP端口		24个10/100/1000BASE-T PoE+电口(AC 370W,DC 740W), 4个100/1000BASE-X SFP端口, 4个GE Combo口	24个10/100/1000BASE-T电口,支持4个1G/10G BASE-X SFP+端口	48个10/100/1000BASE-T电口,支持4个1G/10G BASE-X SFP+端口	24个10/100/1000BASE-T PoE+电口(AC 370W,DC 740W),4个1G/10G BASE-X SFP+口	24个10/100/1000BASE-T PoE+电口(AC 170W), 支持4个1000BASE-X SFP端口	48个10/100/1000BASE-T电口,支持4个100/1000BASE-X SFP端口，2个100/1000BASE-X SFP Combo口
输入电压	额定电压范围：100V~240V AC，50/60Hz
整机功耗	MIN: AC:8W MAX: AC:15W		MIN: AC:9W MAX: AC:23W	MIN: AC: 23W DC:16W MAX: AC: 446W（PoE为370W） DC:790W（PoE为740W）	MIN: AC:10WMAX: AC:24W	MIN: AC:19WMAX: AC:44W	MIN: AC: 24W DC:17W MAX: AC: 451W（PoE为370W） DC:793W（PoE为740W）	MIN: AC: 19WMAX: AC: 230W（PoE为170W）	MIN: AC:20W MAX: AC:42W
整机功耗	MIN: AC:8W MAX: AC:15W		MIN: AC:9W MAX: AC:23W		MIN: AC:10WMAX: AC:24W			MIN: AC: 19WMAX: AC: 230W（PoE为170W）	MIN: AC:20W MAX: AC:42W
工作环境温度	-5℃～45℃
工作环境相对湿度（非凝露）	5%～95%

链路聚合	支持GE端口聚合
	支持10GE端口聚合
	支持静态聚合
	支持动态聚合
	支持跨设备聚合
流量控制	支持802.3x流控及半双工背压流控
Jumbo Frame	支持
MAC地址表	支持黑洞MAC地址
MAC地址表	支持设置端口MAC地址学习最大个数
VLAN	支持基于端口的VLAN
	支持QinQ
	支持Voice VLAN
	支持协议VLAN
	支持MAC VLAN
ARP	支持免费ARP
	支持ARP Detection功能（能够根据DHCP Snooping安全表项、802.1x表项，或IP/MAC静态绑定表项进行检查）
	支持ARP限速
ND	支持ND
ND	支持ND Snooping
VLAN虚接口	支持
DHCP	支持DHCP Client
	支持DHCP Snooping
	支持 DHCP Relay
	支持DHCP Server
	支持DHCP Option82
DNS	支持静态域名解析
	支持动态域名解析客户端
	支持IPv4和IPv6地址
单播路由	支持IPv4/IPv6静态路由
单播路由	支持RIP/RIPng，OSPF
组播	支持IGMP Snooping
	支持MLD Snooping
	支持组播VLAN
广播/组播/单播风暴抑制	支持基于端口速率百分比的风暴抑制
	支持基于PPS的风暴抑制
	支持基于bps的风暴抑制
二层环网协议	支持STP/RSTP/MSTP协议
	支持STP Root Protection
	支持BPDU Protection
	支持G.8032以太网环保护协议ERPS
	支持RRPP
SmartLink	支持
QoS/ACL	支持802.1p/DSCP优先级标记
	支持包过滤功能
	支持SP/WRR/SP+WRR队列调度
	支持基于端口的限速
	支持基于流的重定向
	支持时间段
镜像	支持端口镜像
镜像	支持远程镜像
安全特性	支持用户分级管理和口令保护
	支持AAA认证
	支持Radius认证
	支持HWTACACS
	支持SSH2.0
	支持端口隔离
	支持 802.1X
	支持端口安全
	支持MAC地址认证
	支持IP Source Guard
	支持HTTPs
	支持PKI(Public Key Infrastructure，公钥基础设施)
	支持EAD
802.1X	支持802.1X认证
	支持基于端口的认证和基于MAC的认证
	支持Guest VLAN
	支持TRUNK端口认证
	支持基于802.1x动态下发QoS/ACL/VLAN
加载与升级	支持XModem协议实现加载升级
	支持FTP（File Transfer Protocol）加载升级
	支持TFTP（Trivial File Transfer Protocol）加载升级
管理	支持命令行接口（CLI）配置
	支持Telnet远程配置
	支持通过Console口配置
	支持SNMP（EImple Network Management Protocol）
	支持RMON（Remote Monitoring）告警、事件、历史记录
	支持iMC网管系统
	支持WEB网管
	支持系统日志
	支持分级告警
	支持NTP
	支持电源、风扇、温度告警支持SmartMC（Smart Management Center，智能管理中心）
维护	支持调试信息输出
	支持Ping、Tracert
	支持Telnet远程维护
	支持NQA
	支持DLDP
	支持虚拟电缆检测(Virtual Cable Test)
