H3C S5570S-EI是H3C公司采用业界专业的ASIC技术开发的新一代高性能、高端口密度、高安全性且易于安装的智能型可网管的千兆以太网交换机，支持IPv4/IPV6双栈管理和转发，支持静态路由协议和RIP、OSPF、BGP、ISIS等路由协议，支持丰富的管理和安全特性。
H3C S5570S-EI产品主要定位于企业与园区的接入层和汇聚层，满足高密度千兆接入，固定万兆上行口，支持PoE+，与H3C公司其它产品一起构建高性能端到端IP网络解决方案。
H3C S5570S-EI系列以太网交换机目前包含如下型号：
S5570S-28S-EI；S5570S-54S-EI；S5570S-28S-HPWR-EI；
S5570S-54S-PWR-EI；S5570S-36F-EI；S5570S-54F-EI；
S5570S-30MS-UPWR-EI；S5570S-28S-HPWR-EI-A；S5570S-54S-PWR-EI-A
H3C S5570S-EI是H3C公司采用业界专业的ASIC技术开发的新一代高性能、高端口密度、高安全性且易于安装的智能型可网管的千兆以太网交换机，支持IPv4/IPV6双栈管理和转发，支持静态路由协议和RIP、OSPF、BGP、ISIS等路由协议，支持丰富的管理和安全特性。
H3C S5570S-EI产品主要定位于企业与园区的接入层和汇聚层，满足高密度千兆接入，固定万兆上行口，支持PoE+，与H3C公司其它产品一起构建高性能端到端IP网络解决方案。

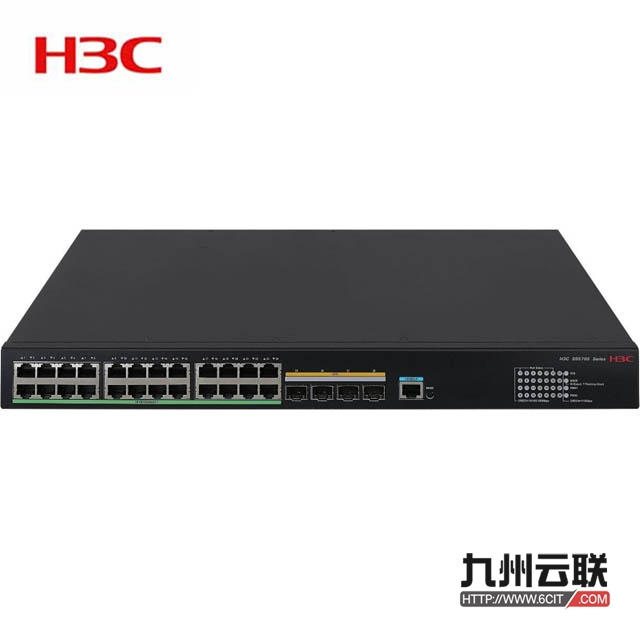

S5570S-28S-EI：24个10/100/1000BASE-T端口，4个1/10GE SFP+端口；
S5570S-54S-EI：48个10/100/1000BASE-T端口，6个1/10GE SFP+端口；
S5570S-28S-HPWR-EI：24个10/100/1000BASE-T PoE+端口，4个1/10GE SFP+端口；
S5570S-54S-PWR-EI：48个10/100/1000BASE-T PoE+端口，6个1/10GE SFP+端口；
S5570S-36F-EI：24个100/1000BASE-X SFP口，8个10/100/1000BASE-T端口，4个1/10GE SFP+端口；
S5570S-54F-EI：48个100/1000 BASE-X SFP端口，6个1/10GE SFP+端口；
S5570S-30MS-UPWR-EI：24个100/1000/2.5G BASE-T PoE++端口，6个1/10GE SFP+端口；
S5570S-28S-HPWR-EI-A：24个10/100/1000BASE-T PoE+端口，4个1/10GE SFP+端口；
S5570S-54S-PWR-EI-A：48个10/100/1000BASE-T PoE+端口，6个1/10GE SFP+端口；
表一：
| 型号 | S5570S-28S-EI | S5570S-54S-EI | S5570S-28S-HPWR-EI | S5570S-54S-PWR-EI | |
| 交换容量 | 688Gbps/6.88Tbps | ||||
| 包转发率 | 171Mpps/297Mpps | 207Mpps/363Mpps | 171Mpps/297Mpps | 207Mpps/363Mpps | |
| 业务端口描述* | 24个10/100/1000Base-T自适应以太网端口，4个1/10GE SFP+口 | 48个10/100/1000Base-T自适应以太网端口，6个1/10GE SFP+口 | 24个10/100/1000Base-T自适应以太网端口，4个1/10GE SFP+口 | 48个10/100/1000Base-T自适应以太网端口，6个1/10GE SFP+口 | |
| PoE | PWR与HPWR款型均支持PoE(802.3af)/POE+(802.3at)供电标准，单端口最大输出30W UPWR款型支持PoE++(802.3bt)，兼容PoE(802.3af)/POE+(802.3at)，单端口最大输出90W |
||||
| 外形尺寸（宽×深×高，单位：mm） | 440×360×43.6 | 440×460×43.6 | |||
| 重量 | ≤5.6kg | ≤6.0kg | ≤5.5kg | ≤6.0kg | |
| 管理口 | 1个console口 | ||||
| 输入电压 | AC • 额定电压范围：100V～240V AC，50/60Hz • 最大电压范围：90V～264V AC，47～63Hz DC • 额定电压范围：-48V～-60V DC • 最大电压范围：-36V～-72V DC |
||||
| 功耗（静态） | 单AC: 16W 单DC: 22W 双AC: 18W 双DC: 27W |
单AC: 18W 单DC: 23W 双AC: 23W 双DC: 29W |
单AC: 42W 单DC: 39W 双AC: 50W 双DC: 55W |
单AC: 47W 单DC: 46W 双AC: 62W 双DC: 64W |
|
| 功耗（满负荷时） | 单AC: 37W 单DC: 41W 双AC: 39W 双DC: 45W |
单AC: 55W 单DC: 56W 双AC: 57W 双DC: 61W |
单AC: 870W （PoE为810W） 单DC: 630W （PoE为490W） 双AC: 867W （PoE为810W） 双DC: 873W （PoE为810W） |
单AC: 1290W （PoE为1040W） 单DC: 650W （PoE为490W） 双AC: 1700W （PoE为1680W） 双DC: 1342W （PoE为1050W） |
|
| 风扇 | 2 | 2 | 2 | 2 | |
| 工作环境温度 | -5℃～45℃ | ||||
| 工作环境相对湿度 （非凝露） |
5%～95% | ||||
| 型号 | S5570S-30MS-UPWR-EI | S5570S-36F-EI | S5570S-54F-EI |
| 交换容量 | 688Gbps/6.88Tbps | ||
| 包转发率 | 207Mpps/381Mpps | 171Mpps/309Mpps | 207Mpps/363Mpps |
| 业务端口描述* | 24个100/1000/2.5G Base-T自适应以太网端口，6个1/10GE SFP+口 | 24个100/1000BASE-X SFP口，8个10/100/1000Base-T端口，4个1/10GE SFP+口 | 48个100/1000BASE-X SFP口，6个1/10GE SFP+口 |
| PoE | PWR与HPWR款型均支持PoE(802.3af)/POE+(802.3at)供电标准，单端口最大输出30W UPWR款型支持PoE++(802.3bt)，兼容PoE(802.3af)/POE+(802.3at)，单端口最大输出90W |
||
| 外形尺寸（宽×深×高，单位：mm） | 440×460×43.6 | 440×360×43.6 | |
| 重量 | ≤8.5kg | ≤4.5KG | ≤4.5KG |
| 管理口 | 1个console口 | ||
| 输入电压 | AC • 额定电压范围：100V～240V AC，50/60Hz • 最大电压范围：90V～264V AC，47～63Hz DC • 额定电压范围：-48V～-60V DC • 最大电压范围：-36V～-72V DC |
||
| 功耗（静态） | 单AC：47W 单DC：45W 双AC：56W 双DC：64W |
单AC: 29W 单DC: 30W 双AC: 35W 双DC: 35W |
单AC: 36W 单DC: 38W 双AC: 43W 双DC: 43W |
| 功耗（满负荷时） | 单AC：1270W （PoE为1040W） 单DC：670W （PoE为490W） 双AC：2430W （PoE为2140W） 双DC：1350W （PoE为1040W） |
单AC: 52W 单DC: 54W 双AC: 58W 双DC: 60W |
单AC: 77W 单DC: 77W 双AC: 80W 双DC: 84W |
| 风扇 | 2 | 3 | 3 |
| 工作环境温度 | -5℃～45℃ | ||
| 工作环境相对湿度 （非凝露） |
5%～95% | ||
*上行6个万兆端口中，有2个端口可做为专用堆叠口
表二：
| 型号 | S5570S-28S-HPWR-EI-A | S5570S-54S-PWR-EI-A |
| 交换容量 | 688Gbps/6.88Tbps | |
| 包转发率 | 171Mpps/297Mpps | 207Mpps/363Mpps |
| 业务端口描述* | 24个10/100/1000Base-T自适应以太网端口，4个1/10GE SFP+口 | 48个10/100/1000Base-T自适应以太网端口，6个1/10GE SFP+口 |
| PoE | 支持PoE(802.3af)/POE+(802.3at)供电标准，单端口最大输出30W | |
| 外形尺寸（宽×深×高，单位：mm） | 440×400×43.6 | |
| 重量 | ≤5.5kg | ≤6.0kg |
| 管理口 | 1个console口 | |
| USB口 | 1个，支持USB上传及下载文件，支持通过USB进行零配置开局 | |
| 输入电压 | AC • 额定电压范围：100V～240V AC，50/60Hz • 最大电压范围：90V～264V AC，47～63Hz |
|
| 功耗（静态） | 单AC：27W 双AC：35W |
单AC：32W 双AC：39W |
| 功耗（满负荷时） | 单AC：965W（POE为840W） 双AC：960W（POE为840W） |
单AC：1668W（POE为1530W） 双AC：1935W（POE为1680W） |
| 风扇 | 2 | 2 |
| 工作环境温度 | -5℃～45℃ | |
| 工作环境相对湿度 （非凝露） |
5%～95% | |
*上行6个万兆端口中，有2个端口可做为专用堆叠口
| 特性 | 特性描述 |
| 端口聚合 | 支持GE端口聚合 |
| 支持10GE端口聚合 | |
| 支持静态聚合 | |
| 支持动态聚合 | |
| 支持跨设备链路聚合 | |
| 端口特性 | 支持IEEE802.3x 流量控制（全双工） |
| 支持基于端口速率百分比的风暴抑制 | |
| 支持基于PPS的风暴抑制 | |
| 支持基于bps的风暴抑制 | |
| Jumbo Frame | 支持10K |
| MAC地址表 | 支持32K MAC 地址 |
| 支持静态、动态、黑洞MAC地址 | |
| 支持源MAC地址过滤 | |
| 支持设置端口MAC地址学习最大个数 | |
| VLAN | 支持802.1Q VLAN |
| 支持4K VLAN | |
| 支持基于端口的VLAN | |
| 支持QinQ、灵活QinQ | |
| 支持Guest VLAN | |
| 支持STP、RSTP、MSTP、PVST | |
| 支持MVRP | |
| 支持Voice VLAN | |
| 支持策略VLAN | |
| 支持基于IP子网的VLAN | |
| 支持基于协议的VLAN | |
| 支持基于MAC的VLAN | |
| 二层环网协议 | 支持STP/RSTP/MSTP/PVST |
| 支持G.8032以太网环保护协议ERPS，切换时间≤50ms，可兼容其他支持该协议的产品 | |
| 支持 SmartLink 树型拓朴和 SmartLink 多实例，提供主备链路的毫秒级保护 | |
| 支持 RRPP 环型拓扑和 RRPP 多实例 | |
| DHCP | DHCPv4/v6 Client |
| DHCPv4/v6 Snooping | |
| DHCPv4/v6 Relay | |
| DHCPv4/v6 Server | |
| DHCP Snooping option82/DHCP Relay option82 | |
| 堆叠 | 支持IRF2智能弹性架构 |
| 最大支持9台堆叠 | |
| 智能弹性架构 | 支持分布式设备管理，分布式链路聚合，分布式弹性路由 |
| 支持通过标准以太网接口等方式进行堆叠 | |
| 支持本地堆叠和远程堆叠 | |
| IP路由 | 支持IPv4/IPv6静态路由，支持双栈 |
| 支持RIPv1/v2，RIPng | |
| 支持OSPFv1/v2，OSPFv3 | |
| 支持BGP4，BGP4+ for IPv6 | |
| 支持IS-IS，IS-IS v6 | |
| 支持VRRP/VRRPv3 | |
| 支持等价路由，策略路由 | |
| IPv6 | 支持ND（Neighbor Discovery） |
| 支持ND Snooping | |
| 支持PMTU | |
| 支持IPv6-Ping，IPv6-Tracert，IPv6-Telnet，IPv6-TFTP | |
| 支持手动配置Tunnel | |
| 组播 | 支持IGMP Snooping v1/v2/v3，MLD Snooping v1/v2 |
| 支持PIM Snooping | |
| 支持MLD Proxy | |
| 支持组播VLAN | |
| 支持捆绑端口的组播负载分担 | |
| 支持基于端口的组播流量统计 | |
| 支持IGMP v1/v2/v3，MLD v1/v2 | |
| 支持PIM-DM，PIM-SM，PIM-SSM | |
| 支持MBGP，MBGP for IPv6 | |
| MPLS | 支持MPLS MCE |
| 镜像 | 支持端口镜像 |
| 支持流镜像 | |
| 支持远程镜像 | |
| OAM | 支持802.1ag |
| 支持802.3ah | |
| 支持ACL\QoS | 支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP(Ipv4/IPv6)地址、目的IP(Ipv4/IPv6)地址、TCP/UDP端口号、VLAN的流分类 |
| 支持时间段（Time Range）ACL | |
| 支持入方向和出方向的双向ACL策略 | |
| 支持基于VLAN下发ACL | |
| 支持对端口接收报文的速率和发送报文的速率进行限制 | |
| 支持报文重定向 | |
| 支持报文的802.1p和DSCP优先级重新标记 | |
| 支持CAR（Committed Access Rate）功能 | |
| 每个端口支持8个输出队列，CPU口支持48个队列 | |
| 支持灵活的队列调度算法，可以同时基于端口和队列进行设置，支持SP、WRR、WFQ、SP+WRR四种模式 | |
| 安全特性 | 支持用户分级管理和口令保护 |
| 支持802.1X认证/集中式MAC地址认证 | |
| 支持AAA认证 | |
| 支持Guest VLAN | |
| 支持RADIUS认证 | |
| 支持TACACS认证 | |
| 支持SSH2.0 | |
| 支持端口隔离、端口安全、Sticky MAC | |
| 支持 IP、MAC、端口、VLAN 的组合绑定 | |
| 支持PORTAL认证 | |
| 支持EAD | |
| 支持MFF | |
| 可支持DHCP Snooping，防止欺骗的DHCP服务器 | |
| 支持SAVI、SAVA，保障IPv6环境安全 | |
| 支持动态ARP检测（DAI） | |
| 支持防DOS攻击 | |
| 支持防ARP攻击 | |
| 支持防ICMP攻击 | |
| 支持CPU保护 | |
| 支持BPDU guard， Root guard | |
| 支持Urpf(单播反向路径检测)，杜绝IP源地址欺骗，防范病毒和攻击 | |
| 支持IP/Port/MAC的绑定功能 | |
| 支持OSPF、RIPv2报文的明文及MD5密文认证 | |
| 支持CPU防攻击 | |
| 支持PKI（Public Key Infrastructure，公钥基础设施） | |
| 管理与维护 | 支持Xmodem/FTP/TFTP加载升级 |
| 支持命令行接口（CLI），Telnet，Console口进行配置 | |
| 支持SNMPv1/v2/v3 | |
| 支持RMON （Remote Monitoring）告警、事件、历史记录 | |
| 支持iMC智能管理中心 | |
| 支持Telemetry可视化 | |
| 支持NETCONF网络管理协议 | |
| 支持Python脚本管理运维 | |
| 支持公有云管理 | |
| 支持系统日志Syslog，分级告警，调试信息输出 | |
| 支持NTP | |
| 支持电源的告警功能，风扇、温度告警 | |
| 支持Ping、Tracert | |
| 支持VCT（Virtual Cable Test）电缆检测功能 | |
| 支持DLDP（Device Link Detection Protocol）单向链路检测协议 | |
| 支持Y.1731 | |
| 支持LLDP | |
| 支持Loopback-detection 端口环回检测 | |
| 绿色节能 | 支持EEE(802.3az) |
| 端口自动Power down功能 | |
| 端口定时down功能（Schedule job） |
在大中型企业或园区网中， S5570S-EI系列以太网交换机可作为汇聚层交换机，提供了大表项、高性能、大容量交换、可插拔冗余电源和万兆上行服务。
S5570S-EI汇聚层组网应用
S5570S-EI系列以太网交换机可作为接入层交换机，提供了大表项、高性能、大容量交换、高密端口和PoE远程供电服务。
S5570S-EI接入层组网应用
H3C S5570S-EI系列以太网交换机选配：
| 设备名称 | 数量范围 | 描述 |
| S5570S-28S-EI以太网交换机 | 0-1 | 采用交流直流双输入电源供电，输入电压为：100V～240V AC、50/60Hz； -48V～-60V DC |
| S5570S-54S-EI以太网交换机 | 0-1 | |
| S5570S-28S-HPWR-EI以太网交换机 | 0-1 | |
| S5570S-54S-PWR-EI以太网交换机 | 0-1 | |
| S5570S-30MS-UPWR-EI以太网交换机 | 0-1 | |
| S5570S-36F-EI以太网交换机 | 0-1 | |
| S5570S-54F-EI以太网交换机 | 0-1 | |
| S5570S-28S-HPWR-EI-A以太网交换机 | 0-1 | 采用交流双输入电源供电，输入电压为：100V～240V AC、50/60Hz； |
| S5570S-54S-PWR-EI-A以太网交换机 | 0-1 | |
| 70W可插拔交流电源模块 | 0-2 | 适用于S5570S-EI系列非PoE交换机 |
| 75W可插拔交流电源模块 | 0-2 | |
| 150W可插拔交流电源模块 | 0-2 | |
| 150W可插拔直流电源模块 | 0-2 | |
| 360W PoE交流电源模块 | 0-2 | 适用于S5570S-EI系列PoE交换机 |
| 560W可插拔直流电源模块 | 0-2 | |
| 720W PoE交流电源模块 | 0-2 | |
| 1110W PoE交流电源模块 | 0-2 | |
| 600W PoE交流电源模块 | 0-2 | 适用于S5570S-EI-A PoE交换机 |
| 920W PoE交流电源模块 | 0-2 | |
| 1600W PoE交流电源模块 | 0-2 |
| 光模块/线缆名称 | 中心波长 | 接口连接器类型 | 接口线缆规格 | 最大传输距离 | |
| SFP-GE-T | - | RJ-45 | 双绞线 | 100m | |
| SFP-GE-T-D | - | RJ-45 | 双绞线 | 100m | |
| SFP-GE-SX-MM850-A | 850nm | LC | 50/125µm多模光纤 | 550m | |
| 500m | |||||
| 62.5/125µm多模光纤 | 275m | ||||
| 220m | |||||
| SFP-GE-SX-MM850-D | 850nm | LC | 50/125µm多模光纤 | 550m | |
| 500m | |||||
| 62.5/125µm多模光纤 | 275m | ||||
| 220m | |||||
| SFP-GE-LX-SM1310-A | 1310nm | LC | 9/125µm单模光纤 | 10km | |
| 50/125µm多模光纤 | 550m | ||||
| 62.5/125µm多模光纤 | 550m | ||||
| SFP-GE-LX-SM1310-D | 1310nm | LC | 9/125µm单模光纤 | 10km | |
| SFP-GE-LH40-SM1310 | 1310nm | LC | 9/125µm单模光纤 | 40km | |
| SFP-GE-LH40-SM1310-D | 1310nm | LC | 9/125µm单模光纤 | 40km | |
| SFP-GE-LH40-SM1550 | 1550nm | LC | 9/125µm单模光纤 | 40km | |
| SFP-GE-LH80-SM1550 | 1550nm | LC | 9/125µm单模光纤 | 80km | |
| SFP-GE-LH80-SM1550-D | 1550nm | LC | 9/125µm单模光纤 | 80km | |
| SFP-GE-LH100-SM1550 | 1550nm | LC | 9/125µm单模光纤 | 100km | |
| SFP-GE-LX-SM1310-BIDI | 需要注意的是：这两个型号的模块需成对使用 | TX：1310 nm RX：1490 nm |
LC | 9/125µm单模光纤 | 10km |
| SFP-GE-LX-SM1490-BIDI | TX：1490 nm RX：1310 nm |
||||
| SFP-GE-LH40-SM1310-BIDI | 需要注意的是：这两个型号的模块需成对使用 | TX：1310 nm RX：1550 nm |
LC | 9/125µm单模光纤 | 40km |
| SFP-GE-LH40-SM1550-BIDI | TX：1550 nm RX：1310 nm |
||||
| SFP-GE-LH70-SM1490-BIDI | 需要注意的是：这两个型号的模块需成对使用 | TX：1490 nm RX：1550 nm |
LC | 9/125µm单模光纤 | 70km |
| SFP-GE-LH70-SM1550-BIDI | TX：1550 nm RX：1490 nm |
||||
| SFP-STACK-Kit | - | - | SFP线缆 | 1.5m | |
| 光模块名称 | 中心波长 | 接口连接器类型 | 接口线缆规格 | 最大传输距离 | |
| SFP-FE-SX-MM1310-A | 1310nm | LC | 50/125µm多模光纤 | 2km | |
| 62.5/125µm多模光纤 | |||||
| SFP-FE-LX-SM1310-A | 1310nm | LC | 9/125µm单模光纤 | 15km | |
| SFP-FE-LX-SM1310-D | 1310nm | LC | 9/125µm单模光纤 | 15km | |
| SFP-FE-LH40-SM1310 | 1310nm | LC | 9/125µm单模光纤 | 40km | |
| SFP-FE-LH80-SM1550 | 1550nm | LC | 9/125µm单模光纤 | 80km | |
| SFP-FE-LX-SM1310-BIDI | 需要注意的是：这两个型号的模块需成对使用 | TX:1310nm RX:1550nm |
LC | 9/125µm单模光纤 | 15km |
| SFP-FE-LX-SM1550-BIDI | TX:1550nm RX:1310nm |
||||
| 光模块/线缆名称 | 中心波长 | 接口连接器类型 | 接口线缆规格 | 最大传输距离 | |
| SFP-XG-SX-MM850-A | 850nm | LC | 50/125µm多模光纤 | 300m | |
| 82m | |||||
| 66m | |||||
| 62.5/125µm多模光纤 | 33m | ||||
| 26m | |||||
| SFP-XG-SX-MM850-D | 850nm | LC | 50/125µm多模光纤 | 300m | |
| 82m | |||||
| 66m | |||||
| 62.5/125µm多模光纤 | 33m | ||||
| 26m | |||||
| SFP-XG-LX-SM1310 | 1310nm | LC | 9/125µm单模光纤 | 10km | |
| SFP-XG-LX-SM1310-D | 1310nm | LC | 9/125µm单模光纤 | 10km | |
| SFP-XG-LH40-SM1550 | 1550nm | LC | 9/125µm单模光纤 | 40km | |
| SFP-XG-LH40-SM1550-D | 1550nm | LC | 9/125µm单模光纤 | 40km | |
| SFP-XG-LH80-SM1550 | 1550nm | LC | 9/125µm单模光纤 | 80km | |
| SFP-XG-LH80-SM1550-D | 1550nm | LC | 9/125µm单模光纤 | 80km | |
| SFP-XG-LX-SM1270-BIDI | 需要注意的是：这两个型号的模块需成对使用 | TX：1270nm RX：1330nm |
LC | 9/125µm单模光纤 | 10km |
| SFP-XG-LX-SM1330-BIDI | TX：1330nm RX：1270nm |
||||
| SFP-XG-LH40-SM1270-BIDI | 需要注意的是：这两个型号的模块需成对使用 | TX：1270nm RX：1330nm |
LC | 9/125µm单模光纤 | 40km |
| SFP-XG-LH40-SM1330-BIDI | TX：1330nm RX：1270nm |
LC | 9/125µm单模光纤 | 40km | |
| SFP-XG-LH80-SM1490-BIDI | 需要注意的是：这两个型号的模块需成对使用 | TX：1490 nm RX：1550 nm |
LC | 9/125µm单模光纤 | 80km |
| SFP-XG-LH80-SM1550-BIDI | TX：1550 nm RX：1490 nm |
LC | 9/125µm单模光纤 | 80km | |
| LSWM1STK | - | - | SFP+电缆 | 0.65m | |
| LSWM2STK | 1.2m | ||||
| LSWM3STK | 3m | ||||
| SFP-XG-D-AOC-7M | - | - | SFP+光缆 | 7m | |
| SFP-XG-D-AOC-10M | 10m | ||||
| SFP-XG-D-AOC-20M | 20m | ||||
北京九州云联科技有限公司
您好！请登录
