H3C S5120V3-LI系列网管接入交换机
产品彩页
H3C S5120V3-LI交换机是新华三技术有限公司（以下简称H3C公司）自主开发的二层以太网交换机产品，是为要求具备高性能、高端口密度且易于安装的网络环境而设计的第二代智能型可网管交换机。
H3C S5120V3-LI系列以太网交换机提供10/100/1000Base-T自适应以太网端口或SFP光口。在企业网中，可以作为接入设备提供千兆到桌面应用；在城域网或者行业用户中，向下可以提供千兆接入最终用户或汇接低端交换机，向上可以通过千兆光纤或者链路聚合汇聚到大容量的L3交换机。
H3C S5120V3-LI系列以太网交换机支持创新的IRF（Intelligent ReEIlient Framework，智能弹性架构）技术，用户可以将最多9台S5120V3-LI交换机连接，形成一个逻辑上的独立实体，从而构建具备高可靠性、易扩展性和易管理性的新型智能网络。
H3C S5120V3-LI系列以太网交换机包含如下型号：
S5120V3-10P-LI：8*10/100/1000TX+ 2*SFP

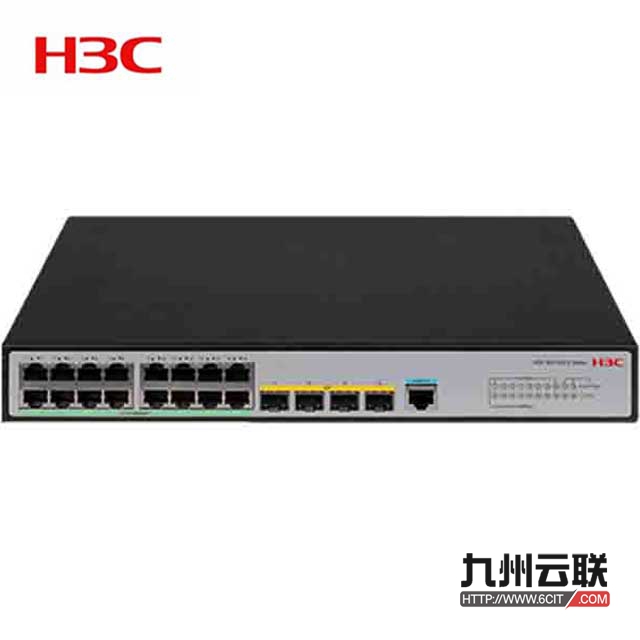

S5120V3-20P-LI：16*10/100/1000TX+ 4*SFP
S5120V3-28P-LI：24 *10/100/1000TX+ 4*SFP
S5120V3-52P-LI：48*10/100/1000TX+ 4*SFP
S5120V3-28S-LI：24*10/100/1000TX+ 4*SFP+
S5120V3-52S-LI：48*10/100/1000TX+ 4*SFP+
S5120V3-10P-PWR-LI：8*10/100/1000TX+ 2*SFP
S5120V3-12TP-HPWR-LI：8*10/100/1000TX+2Combo+4*SFP
S5120V3-28P-PWR-LI：24 *10/100/1000TX+ 4*SFP
S5120V3-28P-HPWR-LI：24 *10/100/1000TX+ 4*SFP
S5120V3-28P-HPWR-LI-Q：24 *10/100/1000TX+ 4*SFP
S5120V3-52P-PWR-LI：48*10/100/1000TX+ 4*SFP
S5120V3-28S-PWR-LI：24 *10/100/1000TX+ 4*SFP+
S5120V3-28S-HPWR-LI：24 *10/100/1000TX+ 4*SFP+
S5120V3-52S-PWR-LI：48*10/100/1000TX+ 4*SFP+
产品规格
| 项目 |
S5120V3-10P-LI
S5120V3-10P-PWR-LI |
S5120V3-12TP-HPWR-LI |
S5120V3-20P-LI |
S5120V3-28P-LI |
| 交换容量 |
336Gbps/3.36Tbps |
| 包转发率 |
81/108Mpps |
81/108Mpps |
81/108Mpps |
108/126Mpps |
| 业务端口描述 |
8个10/100/1000BASE-T电口,支持2个1000BASE-X SFP端口 |
8个10/100/1000BASE-T 电口,支持2个10/100/1000BASE-T Combo口,支持2个100/1000BASE-X SFP端口，支持2个1000BASE-X SFP端口 |
16个10/100/1000BASE-T电口,支持4个1000BASE-X SFP端口 |
24个10/100/1000BASE-T电口,支持4个1000BASE-X SFP端口 |
| 堆叠 |
最大堆叠台数9台 |
| 外形尺寸（宽×高×深，单位：mm） |
S5120V3-10P-LI：
266×161 ×43.6mm；S5120V3-10P-PWR-LI：
330×230 ×43.6mm |
330×230 ×43.6mm |
330×230 ×43.6 mm |
440×160×43.6 mm |
| 重量 |
S5120V3-10P-LI：≤1.5kg；S5120V3-10P-PWR-LI：≤3kg |
≤3kg |
≤2kg |
≤2.5kg |
| CONSOLE口 |
1个 |
| 输入电压 |
AC
• 额定电压范围：100V～240V AC，50/60Hz |
| 整机最大功耗 |
S5120V3-10P-LI：15W
S5120V3-10P-PWR-LI：156W（POE为125W） |
156W（POE为125W） |
19W |
23W |
| 工作环境温度 |
-5℃～45℃ |
工作环境相对湿度
（非凝露） |
5%～95% |
| 项目 |
S5120V3-52P-LI |
S5120V3-28S-LI |
S5120V3-52S-LI |
S5120V3-28P-PWR-LI
S5120V3-28P-HPWR-LI |
| 交换容量 |
336Gbps/3.36Tbps |
| 包转发率 |
126/144Mpps |
108/126Mpps |
126/144Mpps |
108/126Mpps |
| 业务端口描述 |
48个10/100/1000BASE-T电口,支持4个1000BASE-X SFP端口 |
24个10/100/1000BASE-T电口,支持4个1G/10G BASE-X SFP+端口 |
48个10/100/1000Base-T自适应以太网端口， 4个1G/10G BASE-X SFP+端口 |
24个10/100/1000BASE-T电口,支持4个1000BASE-X SFP端口 |
| 堆叠 |
最大堆叠台数9台 |
| 外形尺寸（宽×高×深，单位：mm） |
440×230×43.6 mm |
440×160×43.6 mm |
440×230×43.6 mm |
440×260 ×43.6 mm |
| 重量 |
≤3.5kg |
≤2.5kg |
≤3.5kg |
≤4kg |
| CONSOLE口 |
1个 |
| 输入电压 |
AC• 额定电压范围：100V～240V AC，50/60Hz |
| 整机最大功耗 |
41W |
24W |
44W |
S5120V3-28P-PWR-LI：294W（poe为240W）S5120V3-28P-HPWR-LI：400W（poe为370W） |
| 工作环境温度 |
-5℃～45℃ |
| 工作环境相对湿度（非凝露） |
5%～95% |
| 项目 |
S5120V3-28P-HPWR-LI-Q |
S5120V3-52P-PWR-LI |
S5120V3-28S-PWR-LI
S5120V3-28S-HPWR-LI |
S5120V3-52S-PWR-LI |
| 交换容量 |
336Gbps/3.36Tbps |
| 包转发率 |
108/126Mpps |
126/144Mpps |
108/126Mpps |
126/144Mpps |
| 业务端口描述 |
24个10/100/1000BASE-T电口,支持4个1000BASE-X SFP端口 |
48个10/100/1000BASE-T电口,支持4个1000BASE-X SFP端口 |
24个10/100/1000BASE-T电口,支持4个1G/10G BASE-X SFP+端口 |
48个10/100/1000Base-T自适应以太网端口，4个1G/10G BASE-X SFP+端口 |
| 堆叠 |
最大堆叠台数9台 |
| 外形尺寸（宽×高×深，单位：mm） |
440×422×43.6mm |
330×230 ×43.6mm |
330×230 ×43.6 mm |
440×160×43.6 mm |
| 重量 |
≤ 6kg |
≤6kg |
≤4.5kg |
≤6kg |
| CONSOLE口 |
1个 |
| 输入电压 |
AC• 额定电压范围：100V～240V AC，50/60Hz |
| 整机最大功耗 |
400W（PoE为370W） |
467W（PoE为370W） |
S5120V3-28S-PWR-LI：294W（poe为240W）S5120V3-28S
-HPWR-LI：400W（poe为370W） |
467W（PoE为370W） |
| 工作环境温度 |
-5℃～45℃ |
| 工作环境相对湿度（非凝露） |
5%～95% |
业务特性
| 链路聚合 |
支持GE端口聚合
支持静态聚合
支持动态聚合
支持跨设备聚合 |
| 流量控制 |
支持802.3x流控及半双工背压流控 |
| Jumbo Frame |
支持 |
| MAC地址表 |
支持黑洞MAC地址
支持设置端口MAC地址学习最大个数 |
| VLAN |
支持基于端口的VLAN
支持QinQ
支持Voice VLAN
支持协议VLAN
支持MAC VLAN |
| ARP |
支持ARP Detection功能
支持ARP限速 |
| ND |
支持ND |
VLAN
虚接口 |
支持 |
| DHCP |
支持DHCP Client
支持DHCP Snooping
支持 DHCP Relay
支持DHCP Server
支持DHCP Option82 |
| DNS |
支持静态域名解析
支持动态域名解析客户端
支持IPv4和IPv6地址 |
| 路由协议 |
支持IPv4/IPv6静态路由
支持RIP/RIPng，OSPFV1/V2/V3 |
| 广播/多播/单播风暴抑制 |
支持基于端口速率百分比的风暴抑制
支持基于PPS的风暴抑制 |
| Smart Link |
支持 |
| 二层环网协议 |
支持STP/RSTP/MSTP协议
支持STP Root Protection
支持RRPP |
| QoS/ACL |
支持包过滤功能
支持SP/WRR/SP+WRR队列调度
支持双向ACL
支持基于端口的限速
支持基于流的重定向 |
| 镜像 |
支持端口镜像
支持流镜像 |
| 安全特性 |
支持用户分级管理和口令保护
支持SSH2.0
支持端口隔离
支持 802.1X
支持端口安全
支持MAC地址认证
支持IP Source Guard
支持HTTPs
支持EAD |
| 加载与升级 |
支持FTP（File Transfer Protocol）加载升级
支持TFTP（Trivial File Transfer Protocol）加载升级 |
| 管理 |
支持命令行接口（CLI）配置
支持Telnet远程配置
支持通过Console口配置
支持SNMP（EImple Network Management Protocol）
支持RMON（Remote Monitoring）告警、事件、历史记录
支持iMC网管系统
支持WEB网管
支持系统日志
支持分级告警
支持IRF
支持NTP |
| 维护 |
支持调试信息输出
支持Ping、Tracert
支持Telnet远程维护
支持NQA
支持DLDP
支持虚拟电缆检测(Virtual Cable Test) |
