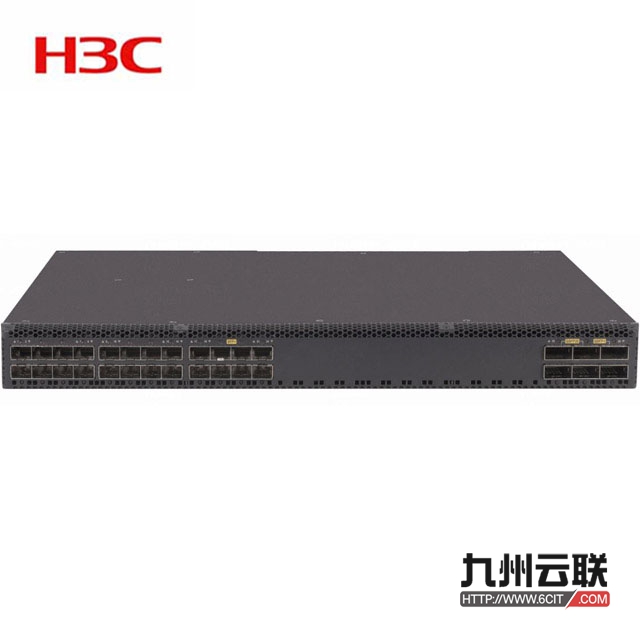

H3C WS6520-30HF-WiNet万兆交换机
彩页
H3C WS6520-30HF-WiNet交换机是新华三技术有限公司自主研发的万兆以太网交换机产品。产品采用核心芯片，提供超大的交换容量，10GE/40GE线速转发端口，支持双可插拔电源，具有丰富的三层特性。
H3C WS6520-30HF-WiNet：24个 SFP Plus端口+2个QSFP Plus端口（每个QSFP端口可拆分为4个万兆端口）+4个100G QSFP28端口（可兼容40G），两个电源插槽，四个风扇插槽。
产品特点
高密万兆，高速率接口
● 随着用户端带宽不断提高，交换机需要提供更高的转发性能和万兆端口扩展能力。WS6520-30HF-WiNet支持24个SFP Plus端口及2个QSFP Plus端口、4个QSFP28端口；每个QSFP端口均可通过转接线缆转换为4个线速转发的SFP+万兆光口，100G端口可兼容40G/10G。
丰富的园区网特性
● WS6520-30HF-WiNet交换机采用模块化双电源及风扇框设计，模块化配件均支持热插拔；采用模块化软件平台，可根据需求灵活的增加及删减相关的软件功能模块。通过精细的物理结构及软件流程优化，大幅度降低了端到端的包处理时延。
● 软件定义网络（Software Defined Network，SDN）是一种创新的网络架构体系。其核心技术Openflow通过将网络的控制层和数据转发层进行分离，大幅简化了网络的管理及维护难度，更为重要的是实现了网络流量的灵活控制，为核心网络及应用的创新提供了良好的网络平台。
● WS6520-30HF-WiNet交换机支持ISSU（不中断业务升级）、OAM（操作、管理和维护），充分满足了园区网对设备高性能、易管理及绿色节能的需要。
完备的安全控制策略
● WS6520-30HF-WiNet交换机支持AAA，RADIUS认证，支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定；支持配合开源软件平台对在线用户进行实时的管理，及时的诊断和瓦解网络非法行为。
● WS6520-30HF-WiNet交换机支持标准ACL、扩展ACL，提供增强的ACL控制逻辑，支持大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下发，在简化用户配置过程的同时，避免了ACL资源的浪费。
多层次的安全保护
● H3C WS6520-30HF-WiNet交换机还具备设备级和链路级的多重可靠性保护。
● 采用过流保护、过压保护和过热保护技术。
● 可插拔电源以及风扇提高设备的硬件可靠性。此外整机还支持电源和风扇的故障检测及告警，可以根据温度的变化自动调节风扇的转速。
● 除了设备级可靠性以外，该产品还支持丰富的链路级可靠性技术，包括LACP/STP/RSTP/MSTP/Smart Link/RRPP快速环网保护机制等保护协议，链路故障可支持设备生成树重计算。
出色的管理性
● H3C WS6520-30HF-WiNet交换机支持丰富的管理接口，例如Console、带外网口、USB口，支持SNMPv1/V2c/v3采集设备软硬件信息、CPU、内存、流量CRC等数据，支持iMC智能管理中心。支持CLI命令行，Web网管，TELNET及FTP配置，支持OAM，使设备管理更方便，并且支持SSH2.0、SSL等加密方式，使得管理更加安全。
● TAP分流功能H3C WS6520-30HF-WiNet交换机支持TAP功能，可实现：
1、 流量的负载均衡
2、 N:M的流量镜像
3、 识别报文头及更改报文信息
4、 流量识别及处理，匹配ACL策略
5、 剥离VLAN标记，解封装GRE/NVGRE/VXLAN隧道
产品规格
| 属性 |
WS6520-30HF-WiNet |
| 交换容量 |
2.56T/25.6T |
| 包转发率 |
1080Mpps/2160Mpps |
| 外形尺寸（宽×深×高）（单位：mm） |
440×400×44 |
| 重量 |
5.30kg |
| Console口 |
1个，位于后面板 |
| 管理用以太网口 |
2个（一个光口、一个电口），位于后面板 |
| USB口 |
1个（全速），位于后面板 |
| 前面板业务端口描述 |
24个SFP+万兆/千兆自适应光口
2个QSFP Plus端口
4个QSFP28端口 |
| 二层环网协议 |
支持STP/RSTP/MSTP协议
支持STP Root Guard
支持BPDU Guard
支持ERPS以太环保护协议（G.8032） |
| 端口聚合 |
支持静态聚合
支持动态聚合 |
| 端口特性 |
支持IEEE802.3x流量控制（全双工）
支持基于端口速率百分比的风暴抑制
支持基于PPS的风暴抑制
支持基于bps的风暴抑制 |
| MAC地址表 |
支持静态MAC地址
支持黑洞MAC地址
支持设置端口MAC地址学习最大个数
支持基于VLAN设置MAC地址学习最大个数 |
| VLAN |
支持基于端口的VLAN（4094个）
支持Guest VLAN
支持Voice VLAN
支持Default VLAN
支持QINQ
支持灵活QINQ
支持VLAN MAPPING |
| 可靠性 |
支持 BFD for 静态路由/IS-IS/OSPF/RIP/BGP/IPv6静态路由/OSPFv3/PIM/Track
支持BPDU保护，根保护，环路保护
支持端口角色限制，TC-BPDU传播限制
支持防TC-BPDU攻击保护，MSTP的PVST报文保护
支持SmartLink
支持硬件BFD（最小3.3ms发包间隔）
支持PVST |
| DHCP |
DHCP Client
DHCP Snooping
DHCP Relay
DHCP Snooping option82/DHCP Relay option82
DHCP Server |
| IP路由 |
支持IPv4、IPv6静态路由，RIP等三层动态路由协议
支持策略路由;
支持RIP v1/2、RIPng
支持等价路由、VRRP、OSPF、BGP、ISIS等增强三层路由协议 |
| IPv6 |
支持ND（Neighbor Discovery）
支持PMTU
支持 ICMP v6、Telnet v6、SFTP v6、SNMP v6、BFD v6、VRRP v3
支持BGP4+、ISISv6
支持IPv6 Portal
支持IPv6 tunnel |
| 组播 |
支持IGMP Snooping v2/v3
支持IGMP Snooping Fast-leave
支持IGMP Snooping Group-policy
支持PIM-SM,PIM-SSM
支持PIM snooping
支持MVRP
支持MFF
支持增强三层组播协议 |
| 镜像 |
支持流镜像
支持N:M端口镜像
支持本地和远程端口镜像 |
| 支持ACL\QoS |
支持对端口接收报文的速率和发送报文的速率进行限制
支持CAR功能
支持双速三色CAR功能
每个端口支持8个输出队列
支持灵活的队列调度算法，可以同时基于端口和队列进行设置，支持SP、WDRR、SP+WDRR等多种模式
支持报文的802.1p和DSCP优先级重新标记
支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、端口、协议、VLAN的流分类
支持时间段（Time Range）
支持WRED |
| 安全特性 |
支持用户分级管理和口令保护
支持集中MAC认证
支持802.1X
支持storm constrain
支持AAA认证
支持RADIUS认证
支持HWTACACS
支持SSH 2.0
支持端口隔离
支持IP+MAC+端口绑定
支持动态路由协议明文及MD5密文认证
动态路由支持路由重分发
支持IP Source Guard
支持HTTPs
支持SSL
支持PKI(Public Key Infrastructure，公钥基础设施)
支持CPU防护 |
| 管理与维护 |
支持命令行接口（CLI）配置
支持Telnet远程配置
支持通过Console口配置
支持schedule job
支持ISSU
支持SNMP（Simple Network Management Protocol）
支持IMC网管系统
支持系统日志
支持分级告警
支持NTP
支持电源的告警功能
支持风扇、温度告警
支持调试信息输出
支持Ping、Tracert
支持Track
支持Telnet远程维护
支持USB进行文件上传和下载 |
| 输入电压 |
交流 |
额定电压范围：100V～240V AC，50/60Hz |
| 直流 |
额定电压范围：-48V～-60V DC |
| 功耗（静态） |
86W |
| 功耗（满负荷时） |
177W |
| 工作环境温度 |
0℃～45℃ |
| 工作环境相对湿度（非凝露） |
5%～95% |
选配信息
主机选购
H3C WS6520-30HF-WiNet 以太网交换机选配：
| 设备名称 |
数量 |
备注 |
| WS6520-30HF-WiNet以太网交换机 |
1 |
主机不带电源和风扇 |
| 可插拔AC(250W)电源模块（端口侧出风） |
1~2 |
可选 |
| 可插拔AC(250W)电源模块（电源侧出风） |
1~2 |
可选 |
| 可插拔DC(450W)电源模块（电源侧出风） |
1~2 |
可选 |
| 可插拔AC（450W）电源模块（电源侧出风） |
1~2 |
可选 |
| 风扇模块(端口侧出风) |
4 |
可选（须配套“端口侧出风”的电源模块使用） |
| 风扇模块(电源侧出风) |
4 |
可选（须配套“电源侧出风”的电源模块使用） |
