华为CloudEngine S6730-H-V2系列10GE交换机

华为CloudEngine S6730-H-V2系列10GE交换机

CloudEngine S6730-H-V2系列万兆交换机,可提供24、28及48端口款型,上行6个100GE端口,可选支持一个扩展卡插槽。

CloudEngine S6730-H-V2系列万兆交换机是华为公司推出的新一代全功能路由万兆交换机,基于华为公司统一的自研软件平台,支持VxLAN实现园区网络虚拟化,实现一网多用;具备业务随行能力,提供一致的用户体验。广泛应用于交通、制造、教育等各行业大型园区汇聚、接入或中小型园区核心。

极速数据转发

多达48口10GE端口,600GE极速上行。

网络虚拟化

支持基于VxLAN的园区网络虚拟化,一张物理网络融合承载多种业务,实现一网多用,节省网络部署及运维成本。

网络智能运维

支持Telemetry技术,实时采集设备数据,配合园区网络分析器及时发现影响用户体验的网络问题,精准保障用户体验。

在线咨询索取资料 直接咨询客服询价

CloudEngine S6730-H-V2系列10GE交换机

CloudEngine S6730-H-V2系列交换机是华为新一代企业级核心和汇聚层交换机,提供10GE光口下行及100GE光口上行。

产品概述

CloudEngine S6730-H-V2 系列交换机,是新一代企业级核心和汇聚层交换机,具备高性能、高可靠、云管理和智能运维能力; 专为安全性,物联网和云而构建。可广泛用于企业园区、高校、数据中心等应用场景。

CloudEngine S6730-H-V2 系列交换机,是华为面向园区网络推出的 10G、40G 和 100G 以太网交换机,丰富的端口类型满足多样化的网络带宽需求。产品支持云管理,实现包括规划、部署、监控、体验可视化、故障修复与网络优化的全生命周期云管理网络服务,让网络管理化繁为简。产品具备业务随行能力,实现了身份信息的全网统一,不管用户从哪里接入,都可以享受一致的权限和用户体验,充分满足企业移动办公的要求。产品支持 VXLAN 技术,通过网络虚拟化实现业务隔离,一网多用,极大提升了网络容量和利用率。

产品型号和外观

产品外观 描述

CloudEngine S6730-H48X6CZ-V2

● 48个万兆SFP+,6个40/100GE QSFP28
● 1个扩展插槽
● 支持 1+1 电源备份
● 包转发率:1920Mpps
● 交换容量:2.56T/25.6Tbps
备注:上行端口缺省为 40GE,可通过 RTU License 升级到 100GE。

CloudEngine S6730-H28X6CZ-V2

● 28个万兆SFP+,6个40/100GE QSFP28
● 1个扩展插槽
● 支持 1+1 电源备份
● 包转发率:1620Mpps
● 交换容量:2.56T/25.6Tbps
备注:上行端口缺省为 40GE,可通过 RTU License 升级到 100GE。

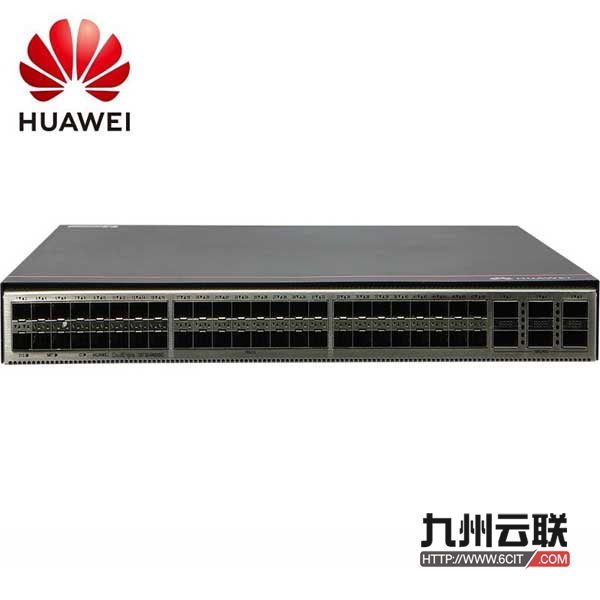

CloudEngine S6730-H48X6C-V2
● 48个万兆SFP+,6个40/100GE QSFP28
● 支持 1+1 电源备份
● 包转发率:1620Mpps
● 交换容量:2.56T/25.6Tbps
备注:上行端口缺省为 40GE,可通过 RTU License 升级到 100GE。
CloudEngine S6730-H24X6C-V2
● 24个万兆SFP+,6个40/100GE QSFP28
● 支持 1+1 电源备份
● 包转发率:1260Mpps
● 交换容量:2.56T/25.6Tbps
备注:上行端口缺省为 40GE,可通过 RTU License 升级到 100GE。

产品特性和优势

让网络更敏捷地为业务服务

● 该系列交换机内置高速灵活的处理器芯片,针对以太网专属设计,凭借其灵活的报文处理及流量控制能力,深入贴近业务, 满足现在及未来的各种挑战,助力客户构建弹性扩展的网络。

● 该系列交换机支持完全自定义流量的转发模式、转发行为和查找算法。通过微码编程实现新业务,客户无需更换新的硬件, 快速灵活,6个月即可上线。

● 该系列交换机在完全覆盖传统交换机能力基础上,通过开放接口和自定义转发流程,满足企业定制化业务诉求。企业既可以直接利用多层次的开放接口自主开发新的协议、功能,也可以将诉求交由厂商,与厂商共同开发完成,打造企业专属园区网络。

更敏捷地实现丰富业务特性

● 该系列交换机支持统一用户管理功能,屏蔽了接入层设备能力和接入方式的差异,支持 802.1X/MAC 等多种认证方式,支持对用户进行分组/分域/分时的管理,用户、业务可视可控,实现了从“以设备管理为中心”到“以用户管理为中心”的飞跃。

● 该系列交换机提供高品质的 QoS(Quality of Service)能力,具备完善的队列调度算法、拥塞控制算法,创新的优先级调度算法和多级队列调度机制,能够对数据流实现多级的精确调度,从而满足企业不同用户终端、不同业务种类的服务质量要求。

精准网络管理,可视化故障诊断

● IFIT(In-situ Flow Information Telemetry,随流检测)是一种随流 OAM 检测技术,通过直接对业务报文进行测量得到

IP 网络的真实丢包率、时延等性能指标,可以显著提高网络运维的及时性和有效性,推动智能运维发展。

● IFIT 支持应用级质量检测、隧道级质量检测以及 Native-IP IFIT 检测三种模式。当前设备仅支持 Native-IP IFIT 检测,提供随流检测能力,可以真正做到实时监控业务流的时延、丢包等指标情况;提供可视化的运维能力,可以对网络进行集中管控,并将性能数据直观生动地图形化呈现;检测精度高、部署简单,可以作为构建智能运维系统的重要一环,具有面向未来的扩展能 力。

灵活的以太组网

● 该系列交换机不仅支持传统的 STP/RSTP/MSTP 生成树协议,还支持业界最新的以太环网标准 ERPS。ERPS 是 ITU-T 发布的 G.8032 标准,该标准基于传统的以太网 MAC 和网桥功能,实现以太环网的毫秒级快速保护倒换。

● 该系列交换机支持 SmartLink 和 VRRP 功能,通过多条链路接入到多台汇聚交换机上,SmartLink/VRRP 实现了上行链路的备份,极大地提升了接入侧设备的可靠性。

智能 iStack 堆叠

● 该系列交换机支持 iStack 堆叠,将多台支持堆叠特性的交换机组合在一起,从逻辑上组合成一台虚拟交换机。

● iStack 堆叠系统通过多台成员设备之间冗余备份,提高了设备级的可靠性;通过跨设备的链路聚合功能,提高了链路级的可靠性。

● iStack 提供了强大的网络扩展能力,通过增加成员设备,可以轻松地扩展堆叠系统的端口数、带宽和处理能力。

● iStack 简化了配置和管理,堆叠形成后,多台物理设备虚拟成为一台设备,用户可以通过任何一台成员设备登录堆叠系统, 对堆叠系统所有成员设备进行统一配置和管理。

VXLAN 特性

● 该系列交换机支持 VXLAN 特性,支持集中式网关和分布式网关部署方式,支持 BGP-EVPN 协议实现 VXLAN 隧道动态建立,并且可以通过 Netconf/YANG 进行配置。

● 该系列交换机支持通过 VXLAN,构建统一虚拟交换网(UVF),实现在同一张物理网络上进行多套业务网络或租户网络的融合部署,业务/租户网络彼此安全隔离,真正实现了“一网多用”。在满足不同业务/客户的数据承载需求的同时,节省网络重复建设成本,提升网络资源使用效率。

链路层安全

● S6730-H48X6CZ 和 S6730-H28X6CZ 支持部署 MACsec 功能,通过身份认证、数据加密、完整性校验、重播保护等功能对传输的以太网数据帧进行保护,降低信息泄露和遭受恶意网络攻击的风险。可满足政府、金融等行业客户对信息安全的严格要求。

智能运维

● 该系列交换机支持 Telemetry 技术,实时采集设备数据并上送至华为 iMaster NCE 园区网络分析组件 CampusInsight, CampusInsight 通过智能故障识别算法对网络数据进行分析,精准展现网络实时状态,并能及时有效地定界故障以及定位故障发生原因,发现影响用户体验的网络问题,精准保障用户体验。

智能升级

● 基于华为在线升级平台(HOUP),该系列交换机支持智能升级,从 HOUP 获得版本升级路径并下载新版本升级,升级过程高度自动化,真正做到了一键升级;且支持预加载版本,极大缩短升级时间,减少了业务中断的时间。

● 智能升级极大地简化了设备升级操作,使得客户自主升级版本成为可能,极大地降低了客户的维护成本。另外,借助 HOUP

平台的升级策略规范升级路径,极大降低了升级失败的风险。

云管理

● 华为云管理平台支持对该系列交换机进行云端配置、监控、巡检等,减少现场的部署和运维人力投入,从而降低网络OPEX。

OPS 开放可编程系统

● OPS(Open Programmability System)是基于 Python 语言的开放可编程系统,IT 管理员可以通过 Python 脚本对交换机进行运维功能的编程,快速实现功能创新,实现智能化运维。

产品规格

产品型号 S6730-H48X6C-V2 S6730-H24X6C-V2 S6730-H48X6CZ-V2 S6730-H28X6CZ-V2
固定端口 48个万兆SFP+,6个40/100GE QSFP28 24个万兆SFP+,6个40/100GE QSFP28 48个万兆SFP+,6个40/100GE QSFP28 28个万兆SFP+,6个40/100GE QSFP28
扩展插槽 - - 1个子卡插槽,未来扩展支持 2*100GE,2*40GE及 8*10GE 子卡
机箱尺寸(宽 x深 x 高 ) 442.0mm×420.0mm×43.6mm 442.0mm×420.0mm×43.6mm 442.0mm×420.0mm×43.6mm 442.0mm×420.0mm×43.6mm
机箱高度(U) 1U 1U 1U 1U
机箱重量 9.2 Kg 8.9 Kg 7.48 Kg 7.06 Kg
电源类型 ● 600W AC 电源(宽)
● 1000W DC 电源(宽)
● 600W AC 电源(宽)
● 1000W DC 电源(宽)
● 600W AC 电源(窄)
● 1200W DC 电源(窄)
● 600W AC 电源(窄)
● 1200W DC 电源(窄)
额定电压 ● 交流输入(600W AC):100V AC~240V AC;50/60Hz
● 高压直流输入(600W AC):240V DC
● 直流输入(1000W DC):-48V DC~ -60V DC
● 交流输入(600W AC):100V AC~240V AC;50/60Hz
● 高压直流输入(600W AC):240V DC
● 直流输入(1200W DC):-48V DC~ -60V DC
输入范围 ● 交流输入(600W AC):90V AC~290V AC;45Hz~65Hz
● 高压直流输入(600W AC):190V DC~290V DC
● 直流输入(1000W DC):-38.4V DC~-72V DC
● 交流输入(600W AC):90V AC~290V AC;45Hz~65Hz
● 高压直流输入(600W AC):190V DC~ 290V DC
● 直流输入(1200W DC):-38.4V DC~-72V DC
最大电流 ● 600W AC : 8A
● 1000W DC :30A
● 600W AC : 8A
● 1000W DC :38A
典型功耗 165W 149W 234W 203W
最大功耗 291W 254W 327W 263W
常温噪声(声功率) <65dB(A) <65dB(A) <53.4dB(A) <53.4dB(A)
工作温度 -5°C~+45°C -5°C~+45°C
存储温度 -40°C~+70°C -40°C~+70°C
相对湿度 5%-95% (无凝露) 5%-95% (无凝露) 5%-95% (无凝露) 5%-95% (无凝露)
电源口防雷 ● AC 电源口:差模±6kV,共模±6kV
● DC 电源口:差模±2kV,共模±4kV
● AC 电源口:差模±6kV,共模±6kV
● DC 电源口:差模±2kV,共模±4kV
散热方式 4个可插拔风扇,风冷散热,智能调速↵ 3个可插拔风扇,风冷散热,智能调速↵

业务特性

类别 业务特性
用户管理 支持统一用户管理
支持 802.1X、MAC 认证方式
支持基于流量和时长计费方式
支持分组分域分时授权方式
MAC 支持 MAC 地址自动学习和老化
支持静态、动态、黑洞 MAC 表项
支持源 MAC 地址过滤
支持基于端口和 VLAN 的 MAC 地址学习限制
VLAN 支持 4K个VLAN
支持 Access、Trunk、Hybrid 方式
支持 default VLAN
支持 QinQ、增强型灵活 QinQ
支持 VLAN Stacking
支持基于 MAC 的动态 VLAN 分配
ARP 支持 ARP Snooping
IP 路由 支持 RIP、OSPF、ISIS、BGP 等 IPv4 动态路由协议
支持 RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议
组播 支持 IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping
支持 PIM DM、PIM SM、PIM SSM
支持用户快速离开机制
支持组播流量控制
支持组播查询器
支持组播协议报文抑制功能
VXLAN 支持 VXLAN 分布式网关,集中式网关
支持 BGP-EVPN
支持通过 Netconf 配置 VXLAN
Qos 支持基于 Layer2 协议头、Layer3 协议、Layer4 协议、802.1p 优先级等的组合流分类
支持 ACL、CAR、Remark、Schedule 等动作
支持 PQ、DRR、PQ+DRR 等队列调度方式
支持 WRED、尾丢弃等拥塞避免机制
支持流量整形
Native-IP IFIT 支持直接对业务报文标记以获得丢包数量和丢包率的实时统计
支持报文双向时延统计
支持修改统计周期
环网保护 支持 STP(IEEE 802.1d),RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s)
支持 BPDU 保护、Root 保护、环路保护
支持 ERPS 以太环保护协议(G.8032)
可靠性 支持堆叠
支持 LACP、支持跨设备聚合
支持 VRRP、BFD for VRRP
支持 BFD for BGP/IS-IS/OSPF/静态路由
支持 Eth-OAM 802.1ag
支持 Smartlink
系统管理 支持 Console、Telnet、SSH 等终端服务
支持 SNMP v1/v2c/v3 等网络管理协议
支持通过 FTP、TFTP、SFTP 方式上载、下载文件
支持 BootROM 升级和远程在线升级
支持热补丁
支持用户操作日志
支持 OPS 开放可编程系统
支持流遥感(Telemetry)技术
安全与管理 支持 NAC
支持 RADIUS 和 HWTACACS 用户登录认证
支持 MACsec(S6730-H48X6CZ 和 S6730-H28X6CZ)
命令行分级保护,未授权用户无法侵入
支持防范 DoS 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击
支持 IPv6 RA Guard
支持 CPU 硬件队列实现控制面协议报文分级调度和保护
支持 RMON

组网应用

在企业园区中应用

华为 CloudEngine S6730-H-V2 作为一款下行 10G、上行 100G 端口的盒式交换机,支持有线无线深度融合,统一的设备管理、统一的用户管理和统一的业务管理,可以作为企业分支和中小园区的核心设备,大型园区网络的汇聚设备,组建业务易扩展、易管理、高可靠的企业园区网络。


在数据中心中应用

华为 CloudEngine S6730-H-V2 可部署在园区数据中心网络的接入层,助力企业构筑虚拟化、高可靠、无阻塞、绿色的数据中心网络。




订购信息

华为 CloudEngine S6730-H-V2 系列交换机及配件选购一览表:

产品型号 产品描述
CloudEngine S6730-H48X6CZ-V2 CloudEngine S6730-H48X6C-V2 组合配置(48个10GE SFP+,6个100GE QSFP28,含 license,单子卡槽位,不含电源)
CloudEngine S6730-H48X6CZ-V2 CloudEngine S6730-H48X6C-V2(48个10GE SFP+,6个40GE QSFP,可选 license 升级到 6个100GE QSFP28,单子卡槽位,不含电源)
CloudEngine S6730-H28X6CZ-V2 CloudEngine S6730-H28X6CZ-V2 组合配置(28个10GE SFP+,6个100GE QSFP28,含license,单子卡槽位,不含电源)
CloudEngine S6730-H28X6CZ-V2 CloudEngine S6730-H28X6CZ-V2(28个10GE SFP+,6个40GE QSFP28,可选 license 升级到6个100GE QSFP28,单子卡槽位,不含电源)
CloudEngine S6730-H48X6C-V2 CloudEngine S6730-H48X6C-V2(48个万兆SFP+,6个40GE QSFP28,可选 license 升级到 6个 100GE QSFP28,不含电源)
CloudEngine S6730-H24X6C-V2 CloudEngine S6730-H24X6C-V2(24个万兆SFP+,6个40GE QSFP28,可选 license 升级到 6个 100GE QSFP28,不含电源)
PAC-600S12-CB 600W 交流电源模块(配套 S6730-H48X6C-V2/S6730-H24X6C-V2 系列款型)
PDC1000S12-DB 1000W 直流电源模块(配套 S6730-H48X6C-V2/S6730-H24X6C-V2 系列款型)
PAC600S12-PB 600W 交流电源模块(配套 S6730-H48X6CZ-V2/S6730-H28X6CZ-V2 系列款型)
PDC1K2S12-CE 1200W 直流电源模块(配套 S6730-H48X6CZ-V2/S6730-H28X6CZ-V2 系列款型)
L-100GEUPG-S67H S67XX-H 系列,40GE 升级到 100GE RTU License ,每设备
L-MLIC-S67H S67XX-H 基本软件,每设备
N1-S67H-M-Lic S67 系列,基本软件,每设备
N1-S67H-M-SnS S67 系列,基本软件软件订阅与保障年费,每设备
N1-S67H-F-Lic N1-智简园区基础包,S67XX-H,每设备
N1-S67H-F-SnS N1-智简园区基础包,S67XX-H 软件订阅与保障年费,每设备
N1-S67H-A-Lic N1-智简园区高级包,S67XX-H,每设备
N1-S67H-A-SnS N1-智简园区高级包,S67XX-H,软件订阅与保障年费,每设备
N1-S67H-FToA-Lic N1-智简园区基础包升级到高级包,S67XX-H,每设备
N1-S67H-FToA-SnS N1-智简园区基础包升级到高级包,S67XX-H,软件订阅与保障年费,每设备
