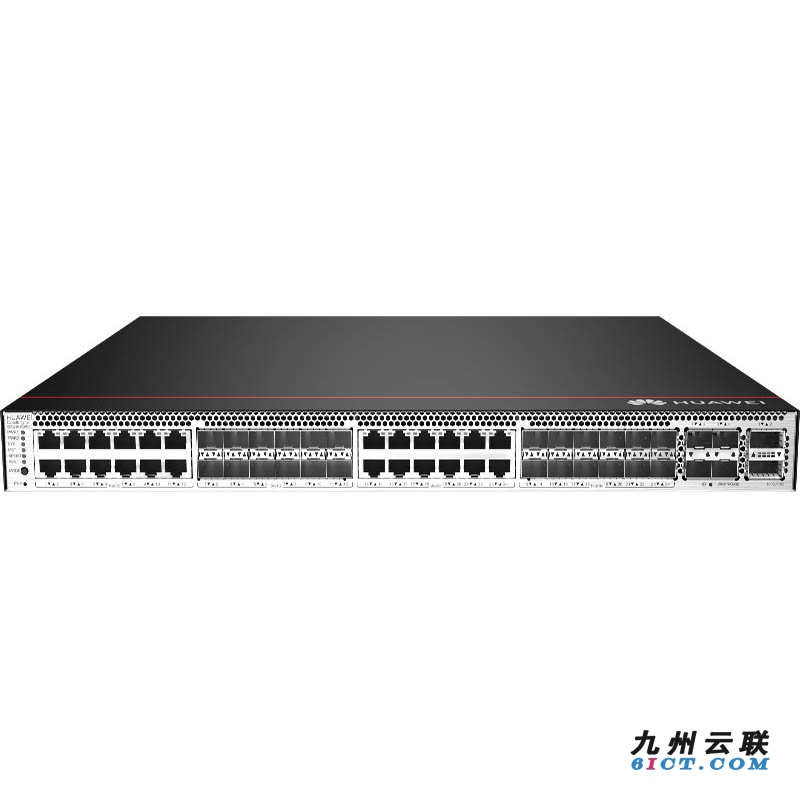

华为CloudEngine S5732-H48XUM2CC系列光电混合交换机

CloudEngine S5732-H系列多速率交换机

CloudEngine S5732-H系列全新一代全万兆多速率以太网交换机，提供24/48端口万兆多速率全电款型，上行4个25GE及2个40GE端口，或2个100GE端口，同时提供一个扩展卡插槽。

产品概述

CloudEngine S5732-H 系列交换机是华为公司面向 Wi-Fi 6 时代推出的全新一代全万兆多速率交换机，基于华为公司统一的VRP（Versatile Routing Platform）软件平台，搭载高性能全可编程芯片，可提供包括随板 AC、业务随行、VxLAN、iPCA、SVF、ECA、威胁诱捕在内的丰富特性，为客户构建 Wi-Fi 6 时代的高品质园区承载网络。基于随板 AC，可管理 1K AP，实现有线网络及无线网络的深度融合；基于业务随行特性，为用户在全网范围内提供提供一致的业务体验；基于 VXLAN 实现网络虚拟化，实现园区网络“一网多用”，节约建网成本；同时，基于内置安全探针，可实现异常流量检测、加密流量威胁分析以及独家的威胁诱捕等防护，为园区网络及用户业务保驾护航。凭借上述特性，S5732-H 系列全万兆多速率交换机可适用于中大型园区网络的汇聚/接入及小微型数据中心接入场景。

产品型号和外观

CloudEngine S5732-H 系列交换机包括如下款型：

产品外观	描述
CloudEngine S5732-H24UM2CC	● 24个100M/1/2.5/5/10GE Base-T以太网端口，4个1/10/25GE SFP28 + 2*40GE QSFP+或2个100GE QSFP28 ● 1 个扩展插槽 ● PoE++ ● 支持 1+1 电源备份 ● 包转发率：960Mpps* ● 交换容量：2.4/24Tbps 备注：所有端口2.5GE 起步，可通过RTU license 实现端口最大速率升级为 5GE或10GE（12端口为 1 组）。
CloudEngine S5732-H48UM2CC	● 48个100M/1/2.5/5/10GE Base-T以太网端口，4个1/10/25GE SFP28 + 2*40GE QSFP+或2个100GE QSFP28 ● 1 个扩展插槽l  PoE++ ● 支持 1+1 电源备份 ● 包转发率：1320Mpps* ● 交换容量：2.4/24Tbps 备注：所有端口2.5GE 起步，可通过RTU license 实现端口最大速率升级为 5GE或10GE（12 端口为 1 组）。

备注：包转发率为多速率交换机产品的最大能力。

产品特性和优势

高密多速率接入接口

● 802.11ax（Wi-Fi 6）标准及产品问世，WLAN AP 上行带宽已经从 802.11ac 的 2.5Gbps 提升至 5Gbps或10Gbps，采用传统的千兆接入或多千兆捆绑接入无法满足 AP 上行带宽需求。随着 CloudEngine S5732-H 系列全万兆多速交换机的推出，端口支持 100M/1/2.5/5/10G 速率自适应，完美适配 Wi-Fi 6 时代高速率无线 AP 带宽需求；同时，多速率端口支持 60W PoE++，可以为 AP、监控摄像头等受电设备提供大功率供电，解决设备本地取电难题。

● CloudEngine S5732-H 系列全万兆多速率交换机拥有业界领先的多速率端口密度、交换容量、包转发率等，单台设备可以最多可支持 48个100M/1G/2.5G/5G/10GBase-T 自适应端口，上行支持 1G/10G/25G/40G/100G 光口，且支持 8*10GE 或8*25GE 光口扩展子卡，满足各种设备对接需求，可无缝融入现有网络。

让网络更敏捷地为业务服务

● 该系列交换机内置高速灵活的处理器芯片，针对以太网专属设计，凭借其灵活的报文处理及流量控制能力，深入贴近业务， 满足现在及未来的各种挑战，助力客户构建弹性扩展的网络。

● 该系列交换机支持完全自定义流量的转发模式、转发行为和查找算法。通过微码编程实现新业务，客户无需更换新的硬件， 快速灵活，6 个月即可上线。

● 该系列交换机在完全覆盖传统交换机能力基础上，通过开放接口和自定义转发流程，满足企业定制化业务诉求。企业既可以直接利用多层次的开放接口自主开发新的协议、功能，也可以将诉求交由厂商，与厂商共同开发完成，打造企业专属园区网络。

更敏捷地实现丰富业务特性

● 该系列交换机具备随板 AC 功能，可最大管理 1K AP，相比独立 AC，用户可节省包括设备购买、安装部署及日常运维管理在内的费用；同时，有线无线深度融合突破了独立 AC 转发性能的瓶颈，从容面向高速无线时代。

● 该系列交换机支持统一用户管理功能，屏蔽了接入层设备能力和接入方式的差异，支持 802.1X/MAC/Portal 等多种认证方式，支持对用户进行分组/分域/分时的管理，用户、业务可视可控，实现了从“以设备管理为中心”到“以用户体验为中心”的飞跃。

● 该系列交换机提供高品质的 QoS（Quality of Service）能力，具备完善的队列调度算法、拥塞控制算法，创新的优先级调度算法和多级队列调度机制，能够对数据流实现多级的精确调度，从而满足企业不同用户终端、不同业务种类的服务质量要求。

备注：CloudEngine S5732-H 系列交换机默认可管理 16个AP，如有更多 AP 管理需求，可按需购买 license

更敏捷地实现网络精准管理

● 该系列交换机支持 iPCA 网络包守恒算法，改变了传统利用模拟流量做故障定位的检测模型，可对任意业务流随时随地逐点检测网络质量，无需额外开销；可在短时间内立刻检测业务闪断性故障，检测直接精准到故障端口，实现从“粗放式运维”到 “精准化运维”的大转变。

● 该系列交换机支持 TWAMP 双向主动测量协议，精确测量任意 IP 链路的性能，轻松获取整网 IP 性能，无须专用探针器或专有协议。

● 该系列交换机支持 SVF 超级虚拟交换网功能，作为 Parent 交换机，使得原来“小型核心/汇聚+接入交换机+AP”的网络架构，虚拟化为一台设备进行管理，简化网络管理。

● 该系列交换机把 WLAN 领域中“AC 管理 AP”的优秀实践应用到“交换机管理接入交换机”上，实现了智能化的“Easy Deploy”方案，开局时接入交换机和 AP“零配置”。Easy Deploy 方案中 Commander 交换机收集下挂 Client 的拓扑信息，并基于拓扑保存 Client 对应的启动信息；支持 Client 免配置更换。支持对 Client 批量下发配置和脚本，并支持对配置下发结果进行查询。Commander 交换机支持收集并显示整网能耗信息。

灵活的以太组网

● 该系列交换机不仅支持传统的 STP/RSTP/MSTP 生成树协议，还支持华为自主创新的 SEP 智能以太保护技术和业界最新的以太环网标准 ERPS。SEP 是一种专用于以太链路层的环网协议，适用于半环、整环、级连环等各种组网，其协议简单可靠、维护方便，并提供 50ms 的快速业务倒换。ERPS 是 ITU-T 发布的 G.8032 标准，该标准基于传统的以太网 MAC 和网桥功能，实现以太环网的毫秒级快速保护倒换。

● 该系列交换机支持 SmartLink 和 VRRP 功能，通过多条链路接入到多台汇聚交换机上，SmartLink/VRRP 实现了上行链路的备份，极大地提升了接入侧设备的可靠性。

完善的 VPN 隧道

● 该系列交换机支持 MPLS 功能，可作为高质量企业专线接入设备。

● 该系列交换机支持下接不同的 VPN 用户，通过路由多实例，实现了不同用户的隔离；上行通过一个共用的物理接口连接到PE 设备，减少单个 VPN 用户对网络部署的投资。

多样的安全控制

● 该系列交换机支持 802.1x 认证、MAC 认证、Portal 认证、混合认证，实现 VLAN、QoS、ACL 等用户策略的动态下发， 支持对用户分组管理。

● 该系列交换机支持完善的 DoS 类防攻击、用户类防攻击。其中，DoS 类防攻击主要针对交换机本身的攻击，包括 SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及 DHCP 服务器仿冒攻击、IP/MAC 欺骗、DHCP Request flood、改变DHCP CHADDR 值等。

● 通过建立和维护 DHCP Snooping 绑定表，该系列交换机支持对不符合绑定表项的非法报文直接丢弃。利用 DHCP Snooping 的信任端口特性，还可以保证 DHCP 服务器的合法性。

● 该系列交换机支持 ARP 表项严格学习功能，可以防止因 ARP 欺骗攻击导致正常用户无法上网。

● 该系列交换机支持 MACsec-256，提供二层数据链路级加密，为用户的数据传输提供高强度安全保障。

成熟的 IPv6 特性

● 该系列交换机基于成熟稳定的 VRP 平台，支持 IPv4/IPv6 双协议栈、IPv6 路由协议（RIPng/OSPFv3/BGP4＋/ISIS for IPv6）。

● 该系列交换机支持部署在纯 IPv4或IPv6 网络，也可以部署在 IPv4 与 IPv6 共存的网络，充分满足网络从 IPv4 向 IPv6 过渡的需求。

智能的 iStack 堆叠

● 该系列交换机支持 iStack 堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上组合成一台虚拟交换机。

● iStack 堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。

● iStack 提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。

● iStack 简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统， 对堆叠系统所有成员设备进行统一配置和管理。

备注：上行 25GE 端口做堆叠时，不支持 10GE 速率堆叠线缆，仅配套 25GE 高速电缆、25GE 光模块+跳纤、或 SFP28 AOC 光纤使用。

VxLAN 特性

● 该系列交换机支持 VxLAN 特性，支持集中式网关和分布式网关部署方式，支持 BGP-EVPN 协议实现 VxLAN 隧道动态建立，并且可以通过 Netconf/YANG 进行配置。

● 该系列交换机支持通过 VxLAN，构建统一虚拟交换网（UVF），实现在同一张物理网络上进行多套业务网络或租户网络的融合部署，业务/租户网络彼此安全隔离，真正实现了“一网多用”。在满足不同业务/客户的数据承载需求的同时，节省网络重复建设成本，提升网络资源使用效率。

智能运维

● 该系列交换机支持 Telemetry 技术，实时采集设备数据并上送至华为 iMaster NCE 园区网络分析组件 CampusInsight， CampusInsight 通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。

● 该系列交换机支持音视频业务的智能运维，基于增强型媒体传输质量指标（Enhanced Media Delivery Index，eMDI）特性，将设备作为监控节点周期统计并上报音视频业务类指标参数至 iMaster NCE 园区网络分析组件 CampusInsight，由CampusInsight 结合多个节点的监控结果，对音视频业务质量类故障进行快速定界。

智能升级

● 基于华为在线升级平台（HOUP），该系列交换机支持智能升级，从 HOUP 获得版本升级路径并下载新版本升级，升级过程高度自动化，真正做到了一键升级；且支持预加载版本，极大缩短升级时间，减少了业务中断的时间。

● 智能升级极大地简化了设备升级操作，使得客户自主升级版本成为可能，极大地降低了客户的维护成本。另外，借助 HOUP 平台的升级策略规范升级路径，极大降低了升级失败的风险。

大数据安全协防

● 该系列交换机通过 Netstream 采集园区网络数据，上报给华为 HiSec Insight 大数据安全分析系统，进行网络的安全威胁事件信息检测和全网的安全态势展示，进一步地可自动或手动对安全威胁事件做出相应处理。HiSec Insight 将此策略联动给iMaster NCE-Campus(或 Agile Controller)，由控制器自动下发策略给交换机进行安全事件处理，保障园区网络安全。

● 该系列交换机支持加密通信分析（Encrypted Communication Analytics）功能，设备内置 ECA 探针，结合 Netstream 采样和 SA（Service awareness）提取加密流的特征，形成 Metadata 上报给华为 HiSec Insight 大数据安全分析系统，利用 AI 算法训练流量模型，对提取的加密流量特征进行比对，从而识别恶意流量。HiSec Insight 对检测结果进行可视化展示，并给出威胁处理意见，结合控制器自动隔离威胁，保障园区网络安全。

● 该系列交换机支持安全诱捕（Deception）功能，交换机作为传感器，感知网络中存在的 IP 地址扫描和端口扫描等威胁行为，将威胁流量引流至诱捕系统中的蜜罐进行下一步检查。蜜罐通过跟威胁流量的发起方进行深度交互，记录发起方的各种应用层攻击手段，上报安全日志给 HiSec Insight。HiSec Insight 分析安全日志，认定可疑流量为攻击行为，给出告警和处理建议。

管理员确认后，HiSec Insight 把联动策略下发给 iMaster NCE-Campus(或 Agile Controller)控制器，由控制器把联动命令下发给交换机进行安全事件处理，保障园区网络的安全。

云管理

● 通过华为云管理平台可对该系列交换机进行云端配置、监控、巡检等，减少现场的部署和运维人力投入，从而降低网络OPEX。

● 该系列交换机同时支持云管理和本地管理两种模式，可以根据需求在两种模式中切换，实现平滑演进的同时保护客户投资。

OPS 开放可编程系统

● OPS（Open Programmability System）是基于 Python 语言的开放可编程系统，IT 管理员可以通过 Python 脚本对交换机进行运维功能的编程，快速实现功能创新，实现智能化运维。

License 授权

N1 模式

华为 CloudEngine S5732-H 系列多速率交换机支持传统的按特性 License 授权模式和智简网络统一软件包（Huawei IDN one software，以下简称 N1 模式）授权模式，N1 模式面向以企业私有云方式部署的智简网络解决方案场景，简化了客户购买、升级软件服务的体验。

N1 模式软件包特性

RTU 模式

华为 CloudEngine S5732-H 系列全万兆多速率交换机采用创新的 RTU license 模式设计，通过 RTU license 对交换机下行的多速率端口进行灵活管理和控制（每 12 个端口为一组），交换机按需配置和升级，配合 Wi-Fi 6 AP、汇聚及核心交换机可快速构建一张可平滑升级的弹性承载园区网络，匹配业务实际需求，让客户的网络与业务共同成长，避免客户过度投资。

RTU License

产品规格

 备注：上行 2*40GE 和 2*100GE 共用物理端口，当端口工作模式为 100GE 时，前面板的 4*25GE 不可使用，且支持拆分为4*25GE SFP28；当端口工作模式为 40GE 时，支持拆分为 4*10GE SFP+。

业务特性

组网应用

CloudEngine S5732-H 系列交换机作为全新一代全万兆多速率接入交换机，具备全端口、高性能、大表项等特点，确保突发业务流量不丢包，支持有线无线深度融合，统一的设备管理、统一的用户管理和统一的业务管理，可以作为大型园区网络的汇聚/接入设备，企业分支和小型园区的核心设备，组建业务易扩展、易管理、高可靠的企业园区网络。

订购信息

CloudEngine S5732-H 系列多速率交换机及配件选购一览表：

华为 CloudEngine S5732-H系列光电混合交换机
