H3C华三S5580X-EI&S5580S-EI系列交换机
彩页
H3C S5580X-EI&S5580S-EI系列交换机是新华三技术有限公司（以下简称H3C公司）采用业界领先的ASIC技术开发的新一代高性能、高端口密度、高安全性的三层以太网交换机，支持IPv4/IPV6双栈管理和转发，支持静态路由协议和RIP、OSPF、BGP、ISIS等路由协议，支持丰富的管理和安全特性，是面向融合业务网络的千兆三层以太网交换机产品。
在园区网与数据中心网络中，H3C S5580X-EI&S5580S-EI系列交换机可以作为汇聚层设备，或作为中小企业的核心；向下可以提供高密度的GE汇接下层交换机，向上可以通过10/25GE光纤或者链路聚合汇聚到核心交换机，与H3C公司其它产品一起构建高性能端到端IP网络解决方案。

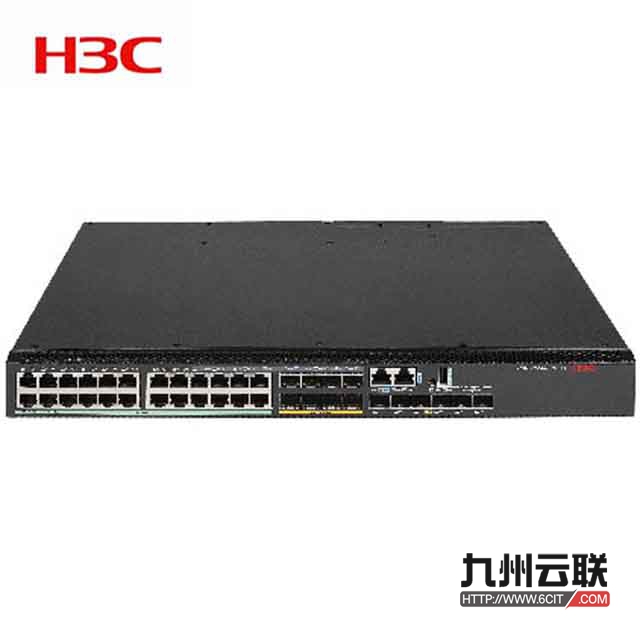

H3C S5580X-EI&S5580S-EI系列以太网交换机目前包含如下型号：
S5580X-48T6Y-EI：48个10/100/1000BASE-T端口，6个10/25GE SFP28端口， 2个模块化风扇插槽，2个可插拔电源插槽；
S5580X-24T6Y-EI：24个10/100/1000BASE-T端口（其中包含8个100/1000BASE-X SFP Combo端口），6个10/25GE SFP28端口， 2个模块化风扇插槽，2个可插拔电源插槽；
S5580S-48T6X-EI：48个10/100/1000BASE-T端口，6个1/10GE SFP+端口，2个可插拔电源插槽；
S5580S-24T6X-EI：24个10/100/1000BASE-T端口（其中包含8个100/1000BASE-X SFP Combo端口），6个1/10GE SFP+端口， 2个可插拔电源插槽；
产品规格
| 型号 |
S5580X-24T6Y-EI |
S5580X-48T6Y-EI |
S5580S-24T6X-EI |
S5580S-48T6X-EI |
| 交换容量 |
672Gbps/6.72Tbps |
| 包转发率 |
261Mpps |
297Mpps |
171Mpps |
207Mpps |
| 满配重量 |
≤4.5kg |
≤4.5kg |
≤4.5kg |
≤4.5kg |
| 外形尺寸（宽×深×高）（单位:mm） |
440×360×43.6 |
| Console口 |
1个 |
| 管理以太网口 |
1个 |
| USB口 |
1个 |
| 固定端口 |
24个10/100/1000BASE-T端口（其中包含8个100/1000BASE-X SFP Combo端口），6个10/25GE SFP28端口 |
48个10/100/1000BASE-T端口，6个10/25GE SFP28端口 |
24个10/100/1000BASE-T端口（其中包含8个100/1000BASE-X SFP Combo端口），6个1/10GE SFP+端口 |
48个10/100/1000BASE-T端口，6个1/10GE SFP+端口 |
| 电源模块插槽 |
2个 |
| 风扇模块插槽 |
2个 |
固化冗余风扇 |
输入
电压 |
交流 |
额定电压范围：100V～240V AC，50/60Hz
最大电压范围：90V～290V AC，47～63Hz |
| 直流 |
额定电压范围：-48V～-60V DC
最大电压范围：-36V～-72V DC |
| 静态功耗 |
单AC：14W
单DC：18W
双AC：16W
双DC：25W |
单AC: 17W
单DC: 21W
双AC: 19W
双DC: 28W |
单AC：16W
单DC：20W
双AC：18W
双DC：27W |
单AC: 17W
单DC: 20W
双AC: 19W
双DC: 27W |
| 满负荷功耗 |
单AC：53W
单DC：54W
双AC：56W
双DC：61W |
单AC: 62W
单DC: 61W
双AC: 63W
双DC: 67W |
单AC：51W
单DC：52W
双AC：53W
双DC：58W |
单AC: 54W
单DC: 49W
双AC: 56W
双DC: 61W |
| 工作环境温度 |
-5ºC～50ºC |
| 工作环境相对湿度（非凝露） |
5%～95% |
注：*路标支持
| 特性 |
特性描述 |
| 端口聚合 |
支持端口聚合
支持1GE端口聚合
支持10GE端口聚合
支持25GE端口聚合
支持静态聚合
支持动态聚合
支持跨设备链路聚合 |
| 端口特性 |
支持IEEE802.3x 流量控制（全双工）
支持基于端口速率百分比的风暴抑制
支持基于PPS的风暴抑制
支持基于bps的风暴抑制 |
| Jumbo Frame |
支持最大帧长为10K |
| MAC地址表 |
支持静态、动态、黑洞MAC地址
支持源MAC地址过滤
支持设置端口MAC地址学习最大个数 |
| VLAN |
支持802.1Q VLAN
支持4K VLAN
支持基于端口的VLAN
支持QinQ、灵活QinQ
支持Guest VLAN
支持STP、RSTP、MSTP、PVST
支持MVRP
支持Voice VLAN
支持策略VLAN
支持基于IP子网的VLAN
支持基于协议的VLAN
支持基于MAC的VLAN |
| 二层环网协议 |
支持STP/RSTP/MSTP/PVST协议
支持STP Root Protection
支持BPDU Protection
支持G.8032以太网环保护协议ERPS，切换时间≤50ms，可兼容其他支持该协议的产品
支持 SmartLink 树型拓朴和 SmartLink 多实例，提供主备链路的毫秒级保护
支持 RRPP 环型拓扑和 RRPP 多实例支持端口单通检测、Root Protection、Loop Protection、Edge Port、BPDU Protection
支持RPR Light硬环功能，收敛时间≤1ms |
| DHCP |
DHCPv4/v6 Client
DHCP Snooping、DHCPv6 Snooping
DHCPv4/v6 Relay
DHCPv4/v6 Server
DHCP Snooping option82/DHCP Relay option82 |
| 设备虚拟化 |
支持IRF2堆叠*
支持分布式设备管理，分布式链路聚合，分布式弹性路由
支持通过标准以太网接口等方式进行堆叠
支持本地堆叠和远程堆叠
支持跨设备链路聚合M-LAG |
| IP路由 |
支持IPv4/IPv6静态路由、支持双栈
支持RIPv1/v2，RIPng
支持OSPFv1/v2，OSPFv3
支持BGP4，BGP4+ for IPv6
支持IS-IS，IS-IS V6
支持等价路由，策略路由
支持VRRP/VRRPv3
支持OSPF多进程、MD5加密验证、STUB/NSSA区域
支持路由COST设置、支持区域间路由过滤 |
| IPv6 |
支持IPv4/IPv6双栈协议
支持ND（Neighbor Discovery）
支持PMTU
支持IPv6-Ping，IPv6-Tracert，IPv6-Telnet，IPv6-TFTP，IPv6-ICMP，IPv6-DNS，IPv6-FTP，IPv6-NTP
支持手动隧道、自动隧道
支持IPv4 over IPv6隧道
支持6to4 tunnel
支持ISATAP tunnel
支持GRE tunnel |
| 组播 |
支持IGMP Snooping v1/v2/v3，MLD Snooping v1/v2/v3
支持PIM Snooping
支持MLD Proxy
支持组播VLAN
支持捆绑端口的组播负载分担
支持基于端口的组播流量统计
支持可控组播
支持IGMP v1/v2/v3，MLD v1/v2
支持支持PIM-DM，PIM-SM，PIM-SSM
支持MSDP，MSDP for IPv6
支持MBGP，MBGP for IPv6 |
| 镜像 |
支持流镜像
支持N:1端口镜像
支持本地和远程端口镜像
支持ERSPAN |
| ACL\QoS |
支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、TCP/UDP端口号、VLAN的流分类
支持时间段（Time Range）ACL
支持入方向和出方向的双向ACL策略
支持基于VLAN下发ACL
支持对端口接收报文的速率和发送报文的速率进行限制
支持报文重定向
支持报文的802.1p和DSCP优先级重新标记
支持CAR（Committed Access Rate）功能
支持灵活的队列调度算法，可以同时基于端口和队列进行设置，支持SP、WFQ、SP+WFQ三种模式 |
| MPLS |
支持MPLS MCE |
| VxLAN |
支持VXLAN 二层交换
支持VXLAN 路由交换
支持VXLAN 集中式网关、分布式Anycast网关
支持BGP EVPN
支持OpenFlow+Netconf的VxLAN集中式控制平面、自动化部署 |
| 安全特性 |
支持用户分级管理和口令保护
支持集中MAC认证
支持802.1X
支持storm constrain
支持AAA认证
支持Portal认证
支持RADIUS认证
支持HWTACACS
支持SSH、SSH 2.0
支持端口隔离、端口安全、Sticky MAC
支持 IP、MAC、端口、VLAN 的组合绑定
支持黑名单和白名单
支持MFF
支持EAD
支持SAVI、SAVA，保障IPv6环境安全*
可支持DHCP Snooping、DHCPv6 Snooping，防止欺骗的DHCP服务器
支持动态ARP检测（Dynamic ARP Inspection，DAI），防止中间人攻击和ARP拒绝服务
支持防DOS攻击
支持防ARP攻击
支持防ICMP攻击
支持CPU保护
支持BPDU guard， Root guard
支持IP+MAC+端口绑定
支持IP Source Guard
支持HTTPs
支持SSL
支持PKI(Public Key Infrastructure，公钥基础设施)
支持专门基础网络保护策略，支持CPU防攻击 |
| 管理与维护 |
支持命令行接口（CLI）配置
支持Telnet远程配置
支持通过Console口配置
支持schedule job
支持ISSU*
支持OAM 802.1AG及802.3AH
支持Y.1731
支持BFD
支持SNMP（Simple Network Management Protocol）
支持NetStream功能，流量分析采样比1:1*
支持iMC网管系统
支持Telemetry可视化*
支持NETCONF网络管理协议
支持Python脚本管理运维
支持公有云管理
支持系统日志Syslog
支持分级告警
支持NTP、PTP
支持电源的告警功能
支持风扇、温度告警
支持调试信息输出
支持Ping、Tracert
支持Track
支持Telnet远程维护
支持USB进行文件上传和下载、支持USB开局
支持Xmodem协议实现加载升级
支持FTP（File Transfer Protocol）加载升级
支持TFTP（Trivial File Transfer Protocol）加载升级 |
| 绿色节能 |
端口自动Power down功能
端口定时down功能（Schedule job）
支持EEE（802.3az）节能标准 |
