产品概述
S2720-EI下一代百兆以太网交换机系列（以下简称S2720-EI），是华为公司自主研发的高性能接入交换机，提供灵活的百兆、千兆端口接入以及千兆上行端口组合。该系列交换机基于新一代高性能硬件和华为公司统一的VRP（Versatile Routing Platform）软件平台，智能iStack堆叠，灵活的以太组网，多样的安全控制等特点，支持多种三层路由协议，具备更高性能和更丰富的业务处理能力，广泛应用于企业园区接入、百兆到桌面千兆上行等多种应用场景。
产品外观
S2720-EI包括如下款型：
| 产品外观 | 描述 |
|---|---|
S2720-12TP-EI |
|

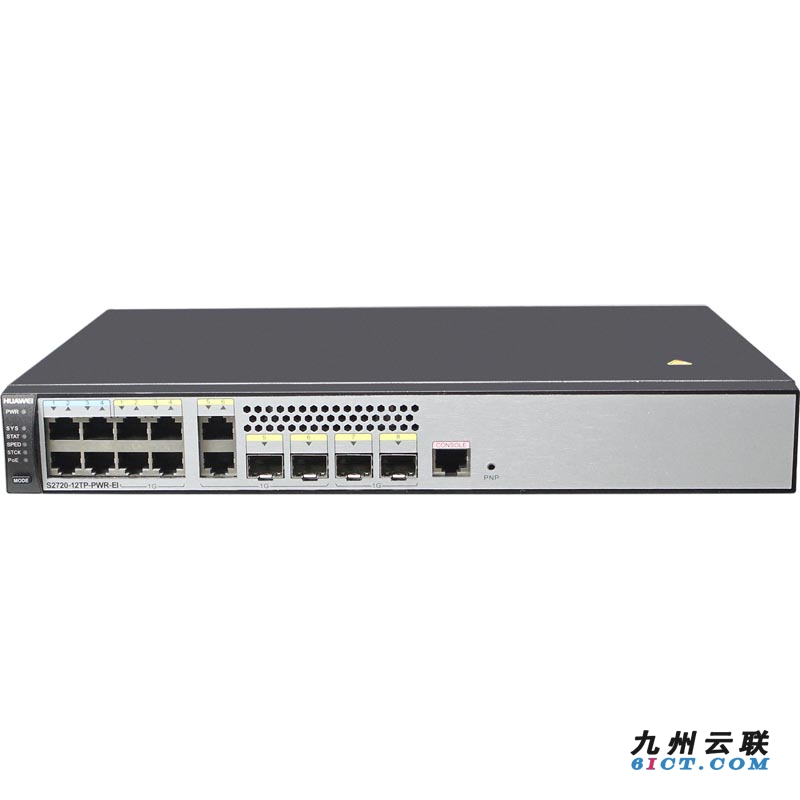

S2720-12TP-PWR-EI |
|
S2720-28TP-PWR-EI-L |
|
S2720-28TP-EI |
|
S2720-28TP-PWR-EI |
|

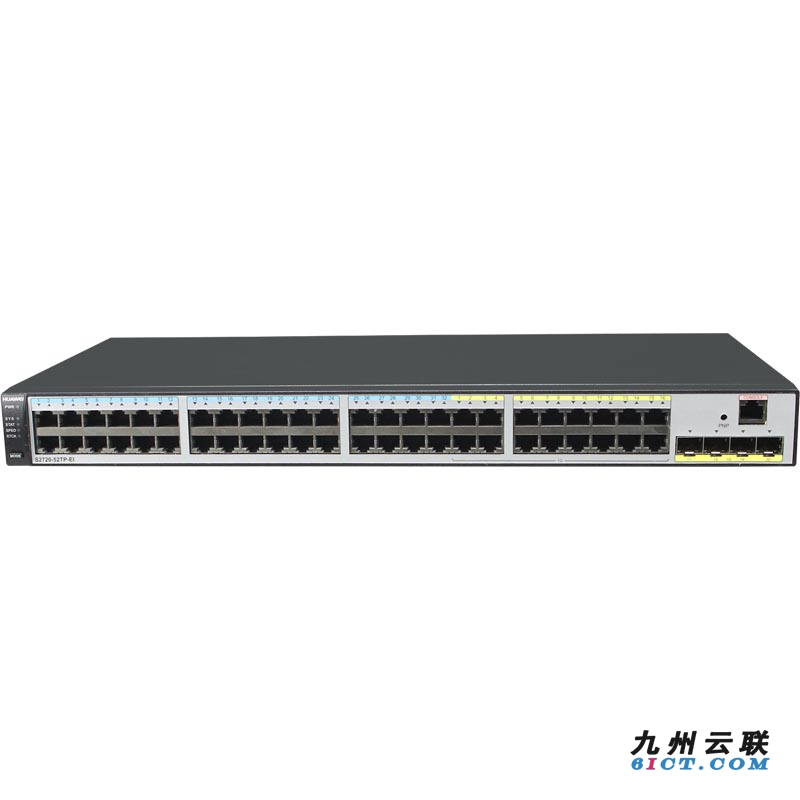

S2720-52TP-EI |
|
S2720-52TP-PWR-EI |
|
产品特性
灵活的以太组网
- S2720-EI不仅支持传统的STP/RSTP/MSTP生成树协议，还支持华为自主创新的SEP智能以太保护技术和业界最新的以太环网标准ERPS。SEP是一种专用于以太链路层的环网协议，适用于半环、整环、级联环等各种组网，其协议简单可靠、维护方便，并提供50ms的快速业务倒换。ERPS是ITU-T发布的G.8032标准，该标准基于传统的以太网MAC和网桥功能，实现以太环网的毫秒级快速保护倒换。
- S2720-EI支持SmartLink功能。S2720-EI通过多条链路接入到多台汇聚交换机上，实现了上行链路的备份，极大地提升了接入侧设备的可靠性。
- S2720-EI支持完善的以太OAM(IEEE 802.3ah/802.1ag)，用于快速检测链路故障。
多样的安全控制
- S2720-EI支持MAC地址认证、802.1x认证、Portal认证等多种安全认证方式，实现用户策略（VLAN、QoS、ACL）的动态下发。支持基于端口粒度的dot1X、MAC认证和混合认证；支持基于VLANIF接口粒度的Portal认证。
- S2720-EI通过建立和维护DHCP Snooping 绑定表，对不符合绑定表项的非法报文直接丢弃。利用DHCP Snooping 的信任端口特性，S2720-EI还可以保证DHCP服务器的合法性。
- S2720-EI支持ARP表项严格学习功能，可以防止因ARP欺骗攻击将交换机ARP表项占满，导致正常用户无法上网。
轻松的运行维护
- S2720-EI支持SNMPv1/v2c/v3、CLI（命令行）、Web网管、SSHv2.0等多样化的管理和维护方式；
- 支持SVF超级虚拟交换网，SVF方案创新实现将原来“核心/汇聚+接入交换机+AP”的网络架构，虚拟化为一台设备进行管理，简化设备管理，实现接入交换机和无线AP的即插即用；业务配置模板化，在核心设备上配置后自动下发到接入设备，实现集中管控，简化业务配置，灵活调整。S2720-EI在SVF方案中支持作为client角色。
- S2720-EI支持GVRP，实现VLAN的动态分发、注册和属性传播，减少手工配置量，保证配置正确性。S2720-EI还支持MUX VLAN功能，MUX VLAN分为主VLAN和从VLAN，从VLAN又分为互通型从VLAN和隔离型从VLAN。主VLAN与从VLAN之间可以相互通信；互通型从VLAN内的端口之间互相通信；隔离型从VLAN内的端口之间不能互相通信。 支持VCMP，VLAN集中管理协议；支持VBST，VLAN生成树协议。
智能iStack堆叠
- S2720-EI支持智能iStack堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上虚拟为一台交换机。iStack堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。iStack提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。iStack简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。
精准的网流分析
- S2720-EI支持sFlow功能。S2720-EI按照标准定义的方式，对转发的流量按需采样，并实时地将采样流量上送到收集器，用于生成统计信息图表，为企业用户的日常维护提供了极大的方便。
产品规格
| 项目 | S2720-12TP-EI S2720-12TP-PWR-EI |
S2720-28TP-PWR-EI-L S2720-28TP-EI S2720-28TP-PWR-EI |
S2720-52TP-EI S2720-52TP-PWR-EI |
|---|---|---|---|
| 固定端口 | 4个10/100Base-TX以太网端口，4个10/100/1000Base-T以太网端口，2个10/100/1000Base-T端口Combo，2个千兆SFP | 16个10/100Base-TX端口，8个10/100/1000Base-T端口，2个千兆SFP，2个10/100/1000Base-T端口Combo | 32个10/100Base-TX以太网端口，16个10/100/1000Base-T以太网端口，4个千兆SFP |
| MAC地址表 | 支持16K MAC地址 支持MAC地址自动学习和老化 支持静态、动态、黑洞MAC表项 支持接口MAC地址学习个数限制 |
||
| VLAN特性 | 支持4K个VLAN 支持Guest VLAN、Voice VLAN 支持GVRP协议 支持MUX VLAN功能 支持基于MAC/协议/IP子网/策略/端口的VLAN 支持1:1和N:1 VLAN Mapping功能 |
||
| 环网保护技术 | 支持RRPP环型拓扑和RRPP多实例 支持SmartLink树型拓朴和SmartLink多实例，提供主备链路的毫秒级保护 支持智能以太保护SEP协议 支持ERPS以太环保护协议（G.8032） 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)协议 |
||
| 可靠性 | 支持以太网OAM 802.3ah和802.1ag 支持 ITU-Y.1731 支持DLDP 支持LACP |
||
| IP路由 | 静态路由，支持RIP、RIPng，OSPF协议 | ||
| IPv6特性 | 支持ND（Neighbor Discovery） 支持PMTU 支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet |
||
| 组 播 | 支持IGMP v1/v2/v3 Snooping 支持可控组播 支持基于端口的组播流量统计 支持MLD v1/v2snooping（Multicast Listener Discovery snooping） |
||
| QoS/ACL | 支持对端口速率限制 每端口支持8个队列 支持WRR、DRR、SP、WRR＋SP、DRR+SP队列调度算法 支持报文的802.1p和DSCP优先级重新标记 支持基于队列限速和端口整形的功能 |
||
| 安全特性 | 支持端口隔离、端口安全、Sticky MAC 支持MFF 支持黑洞MAC地址 支持MAC地址学习数目限制 支持IEEE 802.1X认证 支持AAA认证，支持Radius、HWTACACS等多种方式 支持SSH V2.0 支持HTTPS 支持CPU保护功能 支持黑名单和白名单 支持DHCP Relay、DHCP Server、DHCP Snooping 支持DHCPv6 Relay、DHCPv6 Server、DHCPv6 Snooping |
||
| 防雷 | 业务端口防雷能力：7 kV | ||
| 超级虚拟交换网(SVF) | 支持作为SVF client零配置即插即用 支持自动加载client的大包和补丁 支持业务一键式自动下发 client支持独立运行 |
||
| 管理和维护 | 支持智能堆叠iStack 支持虚拟电缆检测(Virtual Cable Test) 支持Telnet远程配置、维护 支持SNMPv1/v2c/v3 支持RMON 支持eSight网管系统、支持WEB网管特性 支持HTTPS 支持LLDP/LLDP-MED 支持系统日志、分级告警 支持802.3az能效以太网EEE |
||
| 互通性 | VBST基于VLAN生成树协议（和PVST/PVST+/RPVST 互通） LNP 链路类型协商协议（和DTP相似功能） VCMP VLAN集中管理协议（和VTP相似功能） |
||
| 环境要求 | 工作温度：0-1800 m，0 OC～45 OC；1800-5000 m，海拔每增加220米最高温度降低1度 相对湿度：5%～95%（无凝露） |
||
| 输入电压 | AC： 额定电压范围：100~240V AC；50~60Hz 最大电压范围：90~264V AC；47~63Hz |
||
| 外形尺寸mm（宽×深×高） |
|
||
| 最大功耗 |
|
||
组网应用
S2720-EI提供PoE、Voice VLAN、NAC等功能，可以轻松的提供多样化的桌面接入功能，实现百兆到桌面，千兆上行的绿色节能网络。
