H3C S10500X系列以太网核心交换机

H3C S10500X系列交换机产品是新华三技术有限公司（以下简称H3C公司）面向云计算数据中心核心、下一代园区网核心和城域网汇聚而专门设计开发的核心交换产品。采用先进的CLOS多级多平面交换架构，可以提供持续的带宽升级能力，支持数据中心大二层技术TRILL、纵向虚拟化和MDC（一虚多）技术，支持EVB和FCOE，并完全兼容40GE和100GE以太网标准。该产品基于H3C自主知识产权的Comware V7操作系统，以IRF2（Intelligent Resilient Framework 2，第二代智能弹性架构）、IRF3.1（Intelligent Resilient Framework3.1，第三代智能弹性架构升级版）技术为系统基石的虚拟化软件系统，进一步融合MPLS VPN、IPv6、应用安全、应用优化，无线，BRAS等多种网络业务，提供不间断转发、不间断升级、优雅重启、环网保护等多种高可靠技术，在提高用户生产效率的同时，保证了网络最大正常运行时间，从而降低了客户的总拥有成本（TCO）。同时，H3C S10500X也符合“限制电子设备有害物质标准（RoHS）”，是绿色环保的路由交换机。

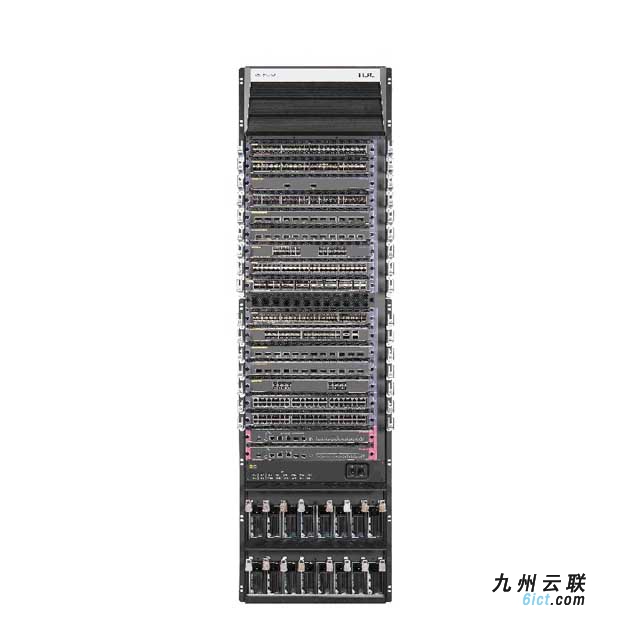

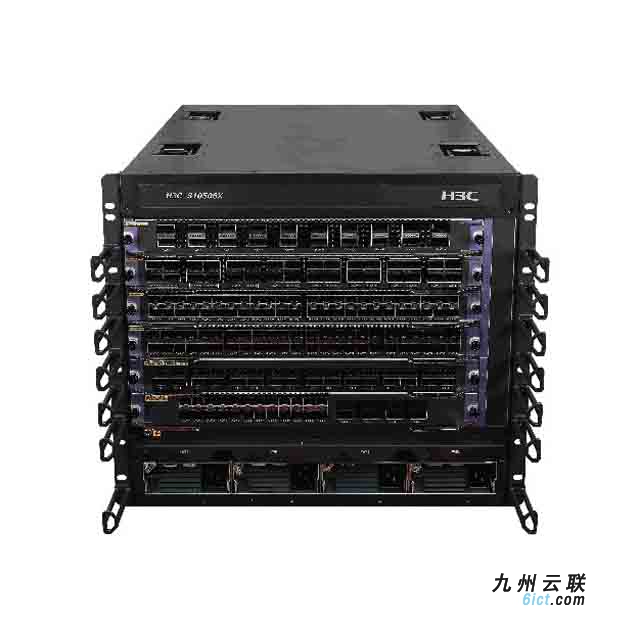

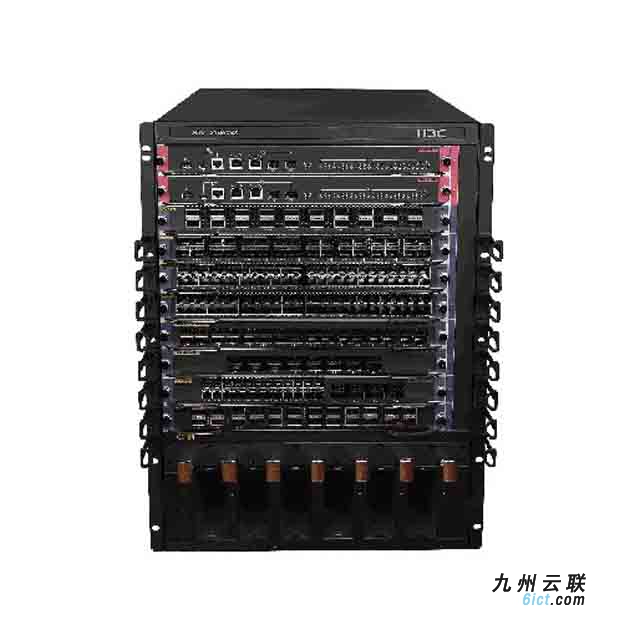

S10500X产品包括S10506X、S10508X、S10508X-V、S10510X和S10516X五个型号，能够适应不同网络规模的端口密度和性能要求，为用户的核心网络建设提供有力的设备保障。

在线咨询索取资料直接咨询客服询价

产品规格组网应用选配信息

属性

S10506X

S10508X

S10508X-V

S10510X

S10516X

交换容量

384Tbps

512Tbps

780Tbps

1024Tbps

包转发率

72000Mpps

96000Mpps

120000Mpps

192000Mpps

主控板槽位数

业务板槽位数

8（竖式插槽）

交换网板槽位数

5（2个主控集成）

硬件架构

正交CLOS架构

冗余设计

主控、交换网板、电源、风扇（前后及左右风道）

以太网特性

支持802.1Q

支持DLDP

支持LLDP

静态MAC配置

支持MAC地址学习数目限制

支持端口镜像和流镜像功能

支持端口聚合、端口隔离、端口镜像

支持802.1d(STP)/802.1w(RSTP)/802.1s(MSTP)

支持IEEE 802.3ad（动态链路聚合）、静态端口聚合和跨板链路聚合

路由特性

支持静态路由、RIP、OSPF、IS-IS、BGP4等

支持等价路由

支持策略路由

支持路由策略

支持IPv4和IPv6双协议栈

支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+

支持VRRPv3

支持Pingv6、Telnetv6、FTPv6、TFTPv6、DNSv6、ICMPv6

支持IPv4向IPv6的过渡技术，包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道

支持IPv6等价路由

支持IPv6策略路由

支持IPv6路由策略

组播

支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP、Any-RP等路由协议

支持IGMP V1/V2/V3、IGMP V1/V2/V3 Snooping

支持PIM6-DM、PIM6-SM、PIM6-SSM

支持MLD V1/V2、MLD V1/V2 Snooping

支持组播策略和组播QoS

ACL/QoS

支持标准和扩展ACL

支持Ingress/Egress ACL

支持VLAN ACL

支持全局 ACL

支持Diff-Serv QoS

支持SP，WRR，SP+WRR等队列调度机制

支持流量整形

支持拥塞避免

支持优先级标记Mark/Remark

支持802.1p、TOS、DSCP、EXP优先级映射

支持H-QoS

可编程及自动化

支持Ansible自动化技术

支持通过Python/NETCONF/TCL/Resful API对网络自动化编排，实现DevOps自动化运维

SDN/

OPENFLOW

支持OPENFLOW 1.3标准

支持多控制器（EQUAL模式、主备模式）

支持多表流水线

支持Group table

支持Meter

VXLAN

支持VXLAN 二层交换

支持VXLAN 路由交换

支持VXLAN 网关

支持VXLAN、BGP EVPN特性

支持IS-IS+ENDP的VXLAN分布式控制平面

支持OpenFlow+Netconf的VXLAN集中式控制平面

支持建立IPv6 VxLAN隧道，实现不同VxLAN间IPv4/IPv6报文互访

MPLS/VPLS

支持L3 MPLS VPN

支持L2 VPN: VLL (Martini, Kompella)

支持MCE

支持MPLS OAM

支持VPLS,VLL

支持分层VPLS，以及QinQ+VPLS接入

支持P/PE功能

支持LDP协议

安全机制

支持EAD安全解决方案

支持Portal认证

支持MAC认证

支持IEEE 802.1x和IEEE 802.1x SERVER

支持AAA/Radius

支持HWTACACS,支持命令行认证

支持SSHv1.5/SSHv2

支持ACL流过滤机制

支持OSPF、RIPv2 及BGPv4 报文的明文及MD5密文认证

支持命令行采用分级保护方式，防止未授权用户的非法侵入，为不同级别的用户有不同的配置权限

支持受限的IP地址的Telnet的登录和口令机制

支持IP地址、VLAN ID、MAC地址和端口等多种组合绑定

支持防DDos、ARP攻击和ICMP攻击功能

支持uRPF

支持主备数据备份机制

支持故障后报警和自恢复

支持数据日志

支持SAVI、SAVA功能

系统管理

支持FTP、TFTP、Xmodem

支持SNMP v1/v2/v3

支持sFlow流量统计

支持RMON

支持NTP时钟、支持SNTP等

支持NetStream流量统计功能

支持Telemetry流量可视化功能

支持电源智能管理，支持802.3az高效节能以太网

风扇模块支持温度、转速等监测

电源模块支持温度等信息监测

支持jumboframe功能

支持设备在线状态监测机制，实现对包括主控引擎，背板，芯片和存储等关键元器件进行检测

支持 INQA 功能，通过对业务报文进行标记，实现对网络级和设备级的丢包统计

支持内置智能管理功能，支持通过图形化界面设备配置及命令一键下发和版本智能升级

无线管理

支持融合无线AC功能，无需独立的AC业务板卡，即支持无线AP管理功能

支持专业的无线AC业务板卡

支持融合无线AC与无线AC业务板卡配合使用

支持有线无线功能统一界面管理

可靠性

独立的硬件交换网板设计，实现了控制和转发的真正分离

关键部件交换路由处理板支持1＋1冗余备份，电源支持M+N冗余备份

交换网板支持N+M冗余备份

背板采用无源设计，避免单点故障

各组件均支持热插拔功能

支持CPU保护技术

支持+/- 8KV防雷

支持各种配置数据在主备主控板上实时热备份

支持热补丁功能，可在线进行补丁升级

支持NSF/GR for OSFP/BGP/IS-IS/RSVP等

支持端口聚合，支持链路跨板聚合

支持BFD for VRRP/BGP/IS-IS/OSPF/RSVP/静态路由等，实现各协议的快速故障检测机制，故障检测时间小于50ms，支持BFD 3.3ms检测间隔

支持Ethernet OAM（802.1ag和802.3ah）

支持RRPP

支持DLDP

支持VCT

支持Smart-Link

支持ISSU技术，实现全业务在线升级

绿色节能

支持802.3az能效以太网

环境要求

温度范围：0℃～45℃

相对湿度：5%～95%（非凝结）

供电

AC：100V～240V

DC：-48V～-60V

外型尺寸(H x W x D)/mm

397mm×440m m×660mm

9RU

620mm×440mm×660mm

14RU

930mm×440mm×660mm

21RU

664mm×440mm×660mm

15RU

1686mm×440mm×640mm

38RU

相关链接

组网应用一：IDC解决方案

H3C S10500X系列核心交换机单机最大支持256个100GE QSFP28光接口或者512个40GE QSFP+光接口或者768个万兆SFP+光接，满足IDC对核心设备的性能要求。支持IRF2、TRILL、IRF3.1、MDC等虚拟化技术，能够实现大规模网络部署。

组网应用二：多业务园区网

传统无线组网模式对IPv6、无线安全、用户管理、无线语音等业务需求束手无策，H3C S10500X无线控制器/融合AC＋FIT AP控制架构实现了对AP的集中管理和配置、对用户的集中权限划分和控制，实现AP自动下载配置文件和软件版本自动更新，还实现了IPv6、无线安全、射频管理和跨三层漫游等功能，满足语音、视频等增值业务的开展。H3C S10500X基于统一的硬件、软件平台，提供有线、无线一体化的解决方案，解决了有线、无线设备分离、网管分离，用户管理分离的难题。

H3C S10500X系列产品是H3C公司自主开发的核心以太网交换机产品，用户可以根据实际需求按照机箱、电源、业务模块等几部分进行选购。

机柜/机箱配置

根据产品具体型号选择需配的机箱

描述	数量范围	备注
H3C S10506X以太网交换机主机	1	必选
H3C S10508X以太网交换机主机	1	必选
H3C S10508X-V 以太网交换机主机	1	必选
H3C S10510X以太网交换机主机	1	必选
H3C S10516X 以太网交换机主机	1	必选

交换路由处理板配置

根据产品具体型号选择需配的引擎处理板

描述	数量范围	备注
S10500X引擎模块	依据机箱主控槽位数	必选
S10506X引擎模块		必选
S10506X增强引擎模块		必选
S10510X引擎模块		必选
S10510X增强引擎模块		必选

交换网板配置

根据产品具体型号选择需配的交换网板

描述	数量范围	备注
S10506X交换网板	依据机箱网板槽位数	可选
S10506X高性能交换网板		可选
S10508X（-V）交换网板		必选
S10508X（-V）高性能交换网板		必选
S10510X交换网板		可选
S10510X高性能交换网板		可选
S10516X交换网板		必选

新一代融合业务模块

根据实际场景需求选择融合业务模块

描述	数量范围	备注
Seerblade高性能AI计算模块	依据机箱线卡槽位数	可选
SDN控制模块		可选
EPS物联网终端管控模块		可选

单板配置

根据具体情况选择业务单板

项目描述	数量范围	备注
44端口千兆以太网光接口(SFP,LC)＋4端口万兆以太光接口模块(SFP+,LC)	依据机箱线卡槽位数	可选
24端口千兆以太网光接口(SFP,LC)＋4端口万兆以太光接口模块(SFP+,LC)	依据机箱线卡槽位数	可选
24端口千兆以太网电接口(RJ45)+20端口以太网光接口(SFP,LC)＋4端口万兆以太网光接口模块(SFP+,LC)	依据机箱线卡槽位数	可选
24端口千兆以太网电接口(RJ45)+4端口万兆以太网光接口模块(SFP+,LC)	依据机箱线卡槽位数	可选
48端口千兆以太网电接口模块(RJ45)	依据机箱线卡槽位数	可选
48端口千兆以太网光接口模块(SFP,LC)	依据机箱线卡槽位数	可选
24端口万兆以太网光接口模块(SFP+,LC)	依据机箱线卡槽位数	可选
6端口40G以太网光接口模块(QSFP+)	依据机箱线卡槽位数	可选
2端口100GE以太网光接口模块(CFP,LC)	依据机箱线卡槽位数	可选
24端口万兆以太网电接口模块(RJ45)	依据机箱线卡槽位数	可选
16端口万兆以太网光接口模块(SFP+,LC)	依据机箱线卡槽位数	可选
12端口40G以太网光接口模块(QSFP+)	依据机箱线卡槽位数	可选
4端口100G以太网光接口模块(QSFP28)	依据机箱线卡槽位数	可选
48端口万兆以太网光接口模块(SFP+,LC)	依据机箱线卡槽位数	可选
32端口万兆以太网光接口模块(SFP+,LC)+4端口40G以太网光接口模块(QSFP+)	依据机箱线卡槽位数	可选
40端口千兆以太网光口(SFP,LC)+8端口万兆以太网光接口模块(SFP+,LC)	依据机箱线卡槽位数	可选
16端口40G以太网光接口模块(QSFP+)	依据机箱线卡槽位数	可选
24端口40G以太网光接口模块(QSFP+)	依据机箱线卡槽位数	可选
32端口40G以太网光接口模块(QSFP+)	依据机箱线卡槽位数	可选
48端口25G以太网光接口(SFP28,LC)	依据机箱线卡槽位数	可选
24端口25G以太网光接口(SFP28,LC)+4端口100G以太网光接口模块(QSFP28)	依据机箱线卡槽位数	可选
8端口100G以太网光接口(QSFP28)+8端口40G/4端口100G以太网光接口模块(QSFP28)	依据机箱线卡槽位数	可选
8端口100GE以太网光接口模块(QSFP28,LC)	依据机箱线卡槽位数	可选
12端口100GE以太网光接口模块(QSFP28,LC)	依据机箱线卡槽位数	可选
16端口100GE以太网光接口模块(QSFP28,LC)	依据机箱线卡槽位数	可选
20端口100GE以太网光接口模块(QSFP28,LC)	依据机箱线卡槽位数	可选
32端口100GE以太网光接口模块(QSFP28,LC)	依据机箱线卡槽位数	可选
无线控制业务板模块	依据机箱线卡槽位数	可选
防火墙业务板模块（吞吐性能60G）	依据机箱线卡槽位数	可选
IPS业务板模块	依据机箱线卡槽位数	可选
负载均衡业务板模块	依据机箱线卡槽位数	可选
SSL VPN业务板模块	依据机箱线卡槽位数	可选
流量分析业务板模块	依据机箱线卡槽位数	可选
应用控制网关业务板模块	依据机箱线卡槽位数	可选

电源配置

描述	数量范围	备注
交流电源模块-2500W	依据机箱电源槽位数	必选1个电源，根据设备供电情况选择电源模块
直流电源模块-2400W	依据机箱电源槽位数	必选1个电源，根据设备供电情况选择电源模块
交流电源模块-1200W	依据机箱电源槽位数	必选1个电源，根据设备供电情况选择电源模块
