锐捷RG-S6110-24MG4VS-UP交换机 新一代24口5G多速率交换机，25G上行

产品介绍技术参数订购信息

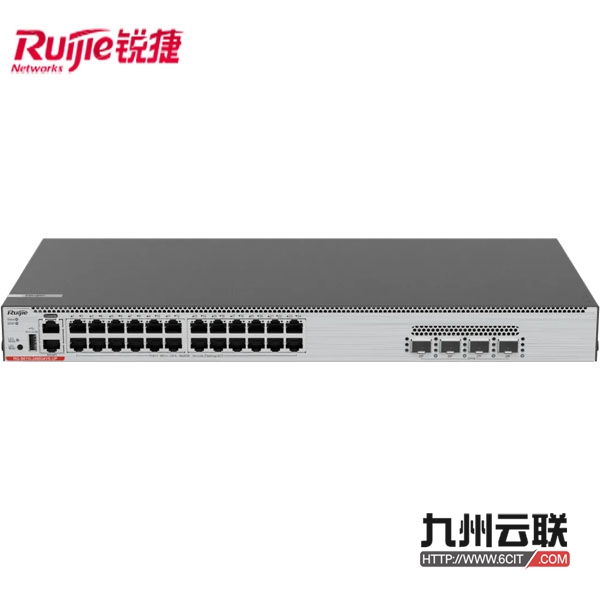

新一代24口5G多速率交换机，25G上行，RG-S6110-24MG4VS-UP

提供5G/2.5G/1G/100M不同接入速率，支持PoE/PoE+/PoE++等多种供电方式，并拥有4个25G上行光口，提供更灵活组网方式，搭建高性能园区网

产品特性：

支持24个5G/2.5G/1G/100M Base-T以太网端口，轻松满足接入需求，4个25G上行口，满足大型园区对高带宽的需求

硬件级多重保护，保障设备持续运行，网络稳定不掉线

支持VSU虚拟化技术，灵活组网性能强

多种网络安全策略，实时监测，保证网络持续健壮性

智能调速，自动休眠，节能且降耗

多重网络管理方式实现简单轻松的网络维护

产品特点

5G多速率交换机 RG-S6110-24MG4VS-UP

24个业务端口支持5G/2.5G/1G/100M不同接入速率，并拥有4个25G上行光口，设备组网更灵活

提供大功率PoE++供电，最大90W PoE输出轻松满足不同终端用电需求

硬件级多重保护，保障设备持续运行，网络稳定不掉线

硬件级双BOOT：采用两个FLASH芯片存储BOOT软件（系统引导程序），实现硬件级BOOT冗余备份，避免因FLASH芯片故障导致交换机无法启动

光口故障隔离：采用芯片隔离设计，可单独隔离故障模块，不影响其他光口正常使用；更换故障模块后端口立即恢复正常，保障业务稳定性

热插拔电源+智能风扇：更换电源不断网，支持智能调节转速、高效散热，为网络提供双重保护

支持VSU虚拟化技术，灵活组网性能强

毫秒级故障恢复：VSU虚拟系统和外围设备通过聚合链路连接如遇故障，可毫秒级切换链路，保证网络不间断

高扩展：支持VSU虚拟化技术，通过链路聚合扩展带宽，大幅度提升交换机数据转发能力

简化组网：可将多台物理设备虚拟为一台逻辑设备运行，简化网络配置与组建结构，消除环路，提高可靠性

多种网络安全策略，实时监测，保证网络持续健壮性

CPP保护策略：大量、杂乱数据先经过CPP处理，防止直接攻击到CPU，保证CPU高运转下的稳定性，有效提高设备的安全性能

NFPP保护策略：实时检测并管控恶意数据，防护CPU高负载受损，保障设备正常管理、运行，提高网络安全稳定性

多重网络管理方式实现简单轻松的网络维护

管理特性：支持RMON、Syslog、USB备份日志特性，保障日常用网的正常诊断与维护

管理方式：支持CLI、Web网管、Telnet等方式，满足不同需求场景下的管理，实现硬件健康状态可视化，更方便地管理设备

多台设备管理：支持SNMP协议，简化不同设备间的管理

硬件规格

主机

硬件规格	RG-S6110-24MG4VS-UP	RG-S6110-48MG4VS2QXS-UP	RG-S6120-24XMG4XS4VS-UP-H	RG-S6120-48XMG4VS2QXS-UP-H
接口规格
固化业务接口	24个100M / 1000M / 2.5G/ 5G自适应电口，4个10G / 25G SFP28光口	48个100M / 1000M / 2.5G/ 5G自适应电口，4个10G / 25G SFP28光口，2个40G QSFP+光口	24个100M / 1000M / 2.5G / 5G / 10G自适应电口，4个10G SFP+光口，4个25G SFP28光口	48个100M / 1000M / 2.5G / 5G / 10G自适应电口，4个10G / 25G SFP28光口，2个40G QSFP+光口
模块插槽	内置电源 2个固化风扇	2个模块化电源插槽 3个模块化风扇插槽	2个模块化电源插槽 3个模块化风扇插槽	2个模块化电源插槽 3个模块化风扇插槽
固化管理接口	1个MGMT端口 1个Console 端口 1个USB端口	1个MGMT端口 1个Console 端口 1个USB端口	1个MGMT端口 1个Console 端口 1个USB端口	1个MGMT端口 1个Console 端口 1个USB端口
系统规格
交换容量	2.56Tbps/25.6Tbps
包转发率	360Mpps/740Mpps	960Mpps/1360Mpps	720Mpps/1260Mpps	1080Mpps/1470Mpps
电源与功耗
典型功耗	不带POE负载功耗<110W(满负荷) PoE满载功耗<370W(满负荷)	不带POE负载功耗<200W(满负荷) PoE满载功耗<1600W(满负荷)	不带POE负载功耗<150W(满负荷) PoE满载功耗<1650W(满负荷)	不带POE负载功耗<200W(满负荷) PoE满载功耗<1600W(满负荷)
电源模块型号	内置电源	RG-PA600I-P-F RG-PA1000P-F	RG-PA600I-P-F RG-PA1000P-F	RG-PA600I-P-F RG-PA1000P-F
额定输入电压	内置电源交流（AC）输入额定电压范围：100-240V~ 最大电压范围：90-264V~ 频率：50/60Hz 每路输入额定电流：6A	支持电源类型：RG-PA600I-P-F 交流（AC）输入额定电压范围：100-240V~ 最大电压范围：90-264V~ 频率：50/60Hz 每路输入额定电流：8A 支持电源类型：RG-PA1000I-P-F 交流（AC）输入额定电压范围：100-240V~ 最大电压范围：90-264V~频率：50/60Hz每路输入额定电流：8A	支持电源类型：RG-PA600I-P-F 交流（AC）输入额定电压范围：100-240V~ 最大电压范围：90-264V~ 频率：50/60Hz 每路输入额定电流：8A 支持电源类型：RG-PA1000I-P-F 交流（AC）输入额定电压范围：100-240V~ 最大电压范围：90-264V~频率：50/60Hz每路输入额定电流：8A	支持电源类型：RG-PA600I-P-F 交流（AC）输入额定电压范围：100-240V~ 最大电压范围：90-264V~ 频率：50/60Hz 每路输入额定电流：8A 支持电源类型：RG-PA1000I-P-F 交流（AC）输入额定电压范围：100-240V~ 最大电压范围：90-264V~频率：50/60Hz每路输入额定电流：8A
最大输入电压
POE接口	1~24号端口均支持PoE/PoE+供电，同时支持高功率HPoE供电（HPoE单端口最大输出功率90W）	1~48号端口均支持PoE/PoE+供电，同时1~24号端口支持高功率HPoE供电（HPoE单端口最大输出功率90W）	1~24号端口均支持PoE/PoE+供电，同时支持高功率HPoE供电（HPoE单端口最大输出功率90W）	1~48号端口均支持PoE/PoE+供电，同时1~24号端口支持高功率HPoE供电（HPoE单端口最大输出功率90W）
风扇类型	固化两个风扇支持风扇调速及风扇故障告警功能	支持三个可拔插模块化风扇支持风扇调速及风扇故障告警功能	支持三个可拔插模块化风扇支持风扇调速及风扇故障告警功能	支持三个可拔插模块化风扇支持风扇调速及风扇故障告警功能
环境与可靠性
电源接口防雷	6KV	6KV	6KV	6KV
温度监控	支持温度告警	支持温度告警	支持温度告警	支持温度告警
工作温度	0℃~45℃	0℃~45℃	0℃~45℃	0℃~45℃
存储温度	-40℃~70℃	-40℃~70℃	-40℃~70℃	-40℃~70℃
工作湿度	10%RH~90%RH	10%RH~90%RH	10%RH~90%RH	10%RH~90%RH
存储湿度	5%RH~95%RH	5%RH~95%RH	5%RH~95%RH	5%RH~95%RH

软件规格

软件规格	RG-S6110-24MG4VS-UP	RG-S6110-48MG4VS2QXS-UP	RG-S6120-24XMG4XS4VS-UP-H	RG-S6120-48XMG4VS2QXS-UP-H
VLAN	支持4K 802.1Q VLAN 支持Port based VLAN 支持Private VLAN 支持GVRP 支持Super VLAN
QinQ	支持基本QinQ、支持灵活QinQ
链路聚合	支持LACP(802.3ad)
端口镜像	支持基于流的镜像支持多对一端口镜像及一对多端口镜像支持RSPAN 支持聚合链路的镜像
生成树	支持STP、RSTP、MSTP
DHCP	支持DHCP Server 支持DHCP Client 支持DHCP Snooping 支持DHCP Relay 支持IPv6 DHCP Snooping 支持IPv6 DHCP Client 支持IPv6 DHCP Relay
IPv6基础协议	IPv6编址、ICMPv6、Path MTU Discovery
IP路由	支持静态路由支持RIP，RIPng 支持OSPFv2，OSPFv3，IS-ISv4，IS-ISv6 支持BGP4，BGP4+ 支持等价路由
组播	支持IGMP v1，v2，v3，IGMP代理支持IGMP v1，v2 支持IGMP 过滤，IGMP快速离开支持PIM-DM，PIM-SM，PIM-SSM 支持MLD Snooping，MLD 支持MSDP
ACL	支持灵活多样的硬件ACL：支持标准IP ACL（基于IP地址的硬件ACL）支持扩展IP ACL（基于IP地址、TCP/UDP端口号的硬件ACL）支持MAC扩展ACL（基于源MAC地址、目的MAC地址和可选的以太网类型的硬件ACL）支持基于时间ACL 支持专家级ACL （可同时基于VLAN号、以太网类型、MAC地址、IP地址、TCP/UDP端口号、协议类型、时间等灵活组合的硬件ACL）支持ACL80 支持IPv6 ACL
QoS	支持端口流量识别支持端口流量限速支持802.1p/DSCP/ToS流量分类每端口8个优先级队列支持SP、WRR、DRR、SP+WRR、SP+DRR、RED/WRED队列调度
安全特性	过滤非法的MAC地址支持广播风暴抑制管理员分级管理和口令保护支持RADIUS 和 TACACS+ 支持SSH 支持BPDU Guard 支持CPP、NFPP
管理特性	SNMP、CLI(Telnet/Console)、RMON(1,2,4,9)、Syslog、NTP、SNMP over IPv6、IPv6 MIB support for SNMP 、Telnet v6、FTP/TFTP v6、DNS v6、NTP for v6、Traceroute v6 支持sFLOW，可利用数据流随机采样技术，对交换机的流量进行流信息采样
高可靠性	支持VSU（虚拟化技术，将多台设备虚拟成1台）、支持GR for RIP/OSPF/BGP等路由协议、支持BFD检测、支持REUP、支持RLDP、支持电源1+1冗余备份、电源模块、风扇模块支持热插拔功能

RG-S6100多速率系列设备选配步骤如下：

先选择主机型号。主机已满配风扇模块，无需选购风扇。

再根据主机型号的不同，选择不同的电源模块，至少选择一个电源。

最后，根据接口需求情况选择光模块。

订购信息中的（*）表示后续支持的产品。

主机与电源

产品型号	产品描述
RG-S6110-24MG4VS-UP	24个100M / 1000M / 2.5G/ 5G自适应电口，4个10G / 25G SFP28光口，固化电源风扇
RG-S6110-48MG4VS2QXS-UP	48个100M / 1000M / 2.5G/ 5G自适应电口，4个10G / 25G SFP28光口，2个40G QSFP+光口
RG-S6120-24XMG4XS4VS-UP-H	24个100M / 1000M / 2.5G / 5G / 10G自适应电口，4个10G / 25G SFP28光口
RG-S6120-48XMG4VS2QXS-UP-H	48个100M / 1000M / 2.5G / 5G / 10G自适应电口，4个10G / 25G SFP28光口，2个40G QSFP+光口
RG-PA600I-P-F	600W交流电源模块
RG-PA1000I-P-F	1000W交流电源模块

千兆光模块

产品型号	产品描述
Mini-GBIC-GT	1000BASE-GT mini GBIC转换模块

万兆光模块

产品型号	产品描述
XG-SFP-SR-MM850	万兆LC接口模块（62.5/125μm：33米；50/125μm：66米；模态带宽为2000MHz•km时传输300米），适用于SFP+接口
XG-SFP-LR-SM1310	万兆LC接口模块（1310nm），10km，适用于SFP+接口
XG-SFP-ER-SM1550	万兆LC接口模块（1550nm），40km，适用于SFP+接口
XG-SFP-AOC1M	万兆SFP+接口光缆，长度1米，包含一根线缆+两个接口模块
XG-SFP-AOC3M	万兆SFP+接口光缆，长度3米，包含一根线缆+两个接口模块
XG-SFP-AOC5M	万兆SFP+接口光缆，长度5米，包含一根线缆+两个接口模块

25G光模块

产品型号	产品描述
VG-SFP-SR-MM850	25G光模块 VG-SFP-SR-MM850
VG-SFP-LR-SM1310	25G光模块 VG-SFP-LR-SM1310
VG-SFP-AOC5M	25G Base SFP+ 光纤线缆（包含两边的模块），5米

40G光模块

产品型号	产品描述
40G-QSFP-SR-MM850	40G SR光模块，适用QSFP+接口（OM3/OM4型MPO光纤，8芯，波长850nm，使用OM3型光纤传输距离为100米，使用OM4型光纤传输距离为150米）
40G-QSFP-LR4 SM1310	40G LR单模光模块，适用QSFP+接口，最大传输距离为10km（需配备LC型光纤，2芯，波长1310nm）
40G-AOC-5M	40G QSFP+接口光缆，长度5米，包含一根线缆和两个接口模块
40G-AOC-10M	40G QSFP+接口光缆，长度10米，包含一根线缆和两个接口模块
