H3C MSR2600-XS 系列路由器
产品彩页
MSR2600-XS系列路由器采用了业界最新的高性能多核处理器和H3C公司先进的软硬件设计技术，提供超强的业务转发能力和极佳的网络体验效果，融合路由、交换、安全、无线等特性，满足企业灵活和一体化组网要求。该系列路由器在系统架构方面的优势主要体现在以下几个方面：
采用业界先进的网络通信处理器，结合H3C公司先进的软硬件设计架构，提供卓越的业务并发处理能力。
支持路由交换一体化，内置全千兆的太网交换接口，不仅方便管理，也降低用户的投资成本。
业界领先的H3C智能流量调度和精细化的业务控制技术，为客户带来极佳的网络体验。
零配置部署，支持U盘等多种开局方式，简化网络部署复杂度，降低实施成本。
绿洲云集中管理，支持设备软件升级、配置自动下发、设备运行监控、故障告警等。
丰富的VPN互联技术，包括：IPSec、GRE、L2TP VPN等，提供各种应用场景下的云网络VPN接入，畅享云网络服务。

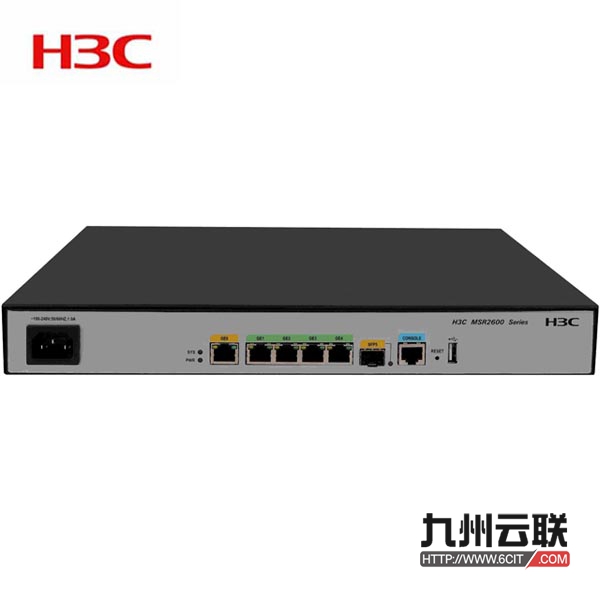

MSR 2600-XS系列多业务路由器目前产品型号为：MSR2630-XS、MSR2660-XS、MSR2680-XS；
产品规格
MSR2600-XS系列硬件规格
| 属性 |
MSR2630-XS |
MSR2660-XS |
MSR2680-XS |
| 适用带宽 |
1Gbps |
4Gbps |
6Gbps |
| 防火墙性能 |
1Gbps |
4Gbps |
6Gbps |
| 加密性能 |
400Mbps |
2Gbps |
4Gbps |
| IPSEC VPN隧道数 |
128 |
128 |
1000 |
| NAT会话数 |
25万 |
50万 |
100万 |
| 带机量 |
400 |
800 |
1300 |
| 内存 |
1GB |
2GB |
4GB |
| Flash |
256MB |
4GB |
4GB |
| USB |
1，支持3/4G Modem扩展 |
1*USB3.0/2.0 |
1*USB3.0/2.0 |
| CON |
1 |
1 |
1 |
| WAN以太口 |
1*GE+1*GE(SFP) |
2*10GE(SFP+)+2*GE Combo
（2万兆口可切LAN） |
3*10GE(SFP+)+2*GE Combo
（2万兆口可切LAN） |
| LAN以太口 |
4*GE 电 |
8*GE电(4个可切换三层模式) |
8*GE电(4个可切换三层模式) |
| SIC插槽 |
2 |
/ |
2 |
| 最大功耗 |
30W |
36W |
54W |
| 电源 |
AC:100V a.c.～240V a.c.；50Hz/60Hz |
AC:100V a.c.～240V a.c.；50Hz/60Hz |
AC:100V a.c.～240V a.c.；50Hz/60Hz |
| 机架高度（U高） |
1个机架高度（1RU） |
1个机架高度（1RU） |
1个机架高度（1RU） |
| 外形尺寸（W×D×H，mm） |
360×300×44.2mm |
266×161×43.6mm |
360×300×44.2mm |
| 环境温度 |
0～45℃ |
0～45℃ |
0～45℃ |
| 环境相对湿度 |
5～95%（不结露） |
5～95%（不结露） |
5～95%（不结露） |
| EMC |
FCC Part 15 (CFR 47) CLASS A
ICES-003 CLASS A
VCCI-3 CLASS A
VCCI-4 CLASS A
CISPR 22 CLASS A
EN 55022 CLASS A
AS/NZS CISPR22 CLASS A
CISPR 24
EN 55024
EN 61000-3-2
EN 61000-3-3
EN 61000-6-1
ETSI EN 300 386
EN 301 489-1
EN 301 489-17 |
| 安全 |
UL 60950-1
CAN/CSA C22.2 No 60950-1
IEC 60950-1
EN 60950-1/A11
AS/NZS 60950
EN 60825-1
EN 60825-2
FDA 21 CFR Subchapter J
GB 4943 |
*备注：带机量是在特定环境下的综合评估推荐值，基于现场实际环境的不同可能会有所差异
MSR2600-XS系列软件规格
| 属性 |
功能 |
| 二层协议 |
支持Ethernet、Ethernet II、VLAN，802.3x、802.1p、802.1Q、802.1x、STP(802.1D) 、RSTP(802.1w) 、MSTP(802.1s) 、PPP、PPPoE Client、PPPoE Server、HDLC、FR、DDR、Modem等 |
| IP服务 |
支持TCP、UDP、IP Option、IP Unnumber
支持策略路由、Netstream、sFlow等
支持ECMP
支持UCMP |
| IP应用 |
支持Ping、Trace、ICMP、DHCP Server、DHCP Relay、DHCP Client、DNS client、DNS Proxy、DDNS、UDP Helper、NTP、SNTP等 |
| IPv4路由 |
静态路由
动态路由协议：RIPv1/v2、OSPFv2、BGP、IS-IS
路由迭代
路由策略
组播路由协议：IGMPV1/V2/V3、PIM-DM、PIM-SM、MBGP、MSDP |
| IPv6 |
支持IPv6 ND、IPv6 PMTU、IPv6 FIB、IPv6 ACL、NAT-PT、IPv6隧道、6PE、DS-LITE
IPv6隧道技术：手工隧道、自动隧道、GRE隧道、6to4、ISATAP
静态路由
动态路由协议：RIPng、OSPFv3、IS-ISv6、BGP4+
IPv6组播协议：MLD V1/V2、PIM-DM、PIM-SM |
| QoS |
支持LR、Port-Based Mirroring 、Port Trust Mode，Port Priority等
支持CAR（Committed Access Rate）
支持FIFO、WFQ、CBQ等
支持GTS（Generic Traffic Shaping）
支持流量分类 |
| 无线控制器（AC）* |
AP管理：AP接入、AP配置参数下发、AP版本升级、AP重启、AP显示
WLAN接入、WLAN用户安全、WLAN用户接入认证、WLAN漫游等； |
| 语音 |
支持FXS/FXO/E&M/VE1/VT1、支持R2、DSS1、Q.sig、Digital E&M等
支持G.711、G.723、G.726、G.729AB、AMR-NB、GSM-FR、iLBC、RT-Audio等
支持丰富的语音业务、语音备份、DTMF传输支持RFC2833、智能拨号路由器、FXS和FXO的1:1绑定、断电逃生、SIP Sever本地存活、IVR等 |
| 4/5G |
支持扩展4/5G接入，支持NSA/SA 5G NR，TDD/FDD LTEWCDMA/HSPA+网络 |
| 安全特性 |
PORTAL、802.1x
Local认证、RBAC、Radius、Tacacs+
ASPF、ACL、FILTER、基于域防火墙、连接数限制、IPS
IKE/IPSec VPN、ADVPN、GDVPN、L2TP VPN、GRE VPN
NAT/NAPT、PKI、RSA、URPF
支持DDoS攻击防范、ARP防攻击、URL过滤
支持EAD端点准入防御功能
支持DPI深度报文识别，对业务流进行限速和过滤
国密SM1/2/3/4算法 |
| MPLS |
LDP、Static LSP
L3VPN：跨域MPLS VPN（Option1/2/3）、嵌套MPLS VPN、分层PE（HoPE）、CE双归属、MCE、多角色主机等
L2VPN： Martini、Kompella、CCC和SVC方式
MPLS TE、RSVP TE |
| 可靠性 |
支持VRRP、VRRPv3
支持基于多链路的负载分担与备份
支持NQA同路由、VRRP和接口备份的联动功能，实现端到端链路的检测与备份功能 |
| 管理与维护 |
支持SNMP V1/V2c/V3、TR069、SYSLOG、RMON
支持Telnet、SSHv1.5/2.0、FTP
支持EAA嵌入式自动化架构
支持命令行管理，文件系统管理， Dual Image
NQA支持DHCP, FTP,HTTP,ICMP,UDP public, UDP private, TCP public, TCP private, SNMP等协议测试 |
选配信息
| 型号 |
H描述 |
| MSR2630-XS |
H3C MSR2630-XS千兆综合业务网关(2GE WAN+4GE LAN) |
| MSR2660-XS |
H3C MSR2660-XS万兆综合业务网关(2*10GE(SFP+),2*GE(Combo),8*GE(RJ45)) |
| MSR2680-XS |
H3C MSR2680-XS万兆综合业务网关(3*10GE(SFP+),2*GE(Combo),8*GE(RJ45)) |
| SIC可选模块 |
|
| RT-SIC-1E1-F |
1端口非通道化E1接口模块 |
| RT-SIC-2E1-F |
2端口非通道化E1接口模块（需配置2E1-F专用线缆） |
| RT-SIC-2SAE |
2端口增强型同/异步串口接口模块 |
| RT-SIC-4SAE |
4端口增强型同/异步串口接口模块 |
| RT-SIC-8AS |
8端口异步串口接口模块（需配置专用线缆） |
| RT-SIC-16AS |
16端口异步串口SIC接口模块（需配置专用线缆） |
| RT-SIC-4GSW |
4端口10/100/1000BASE-T以太网二层交换电接口SIC模块 |
| RT-SIC-4GSWF |
4端口百/千兆以太网光 L2/L3 SIC模块 |
| RT-SIC-4G-LTE-M |
4G LTE(LTE,TD-SCDMA,WCDMA)SIC模块 |
| RT-SIC-4G-CNDE |
4G LTE(TDD/FDD LTE,TD-SCDMA,WCDMA,EVDO全频段,双SIM)和国密办加密(不包含加密模块)SIC模块 |
| RT-SIC-D4G-CNDE |
双4G LTE(TDD/FDD LTE,TD-SCDMA,WCDMA,EVDO全频段,双SIM)和国密办加密(不包含加密模块)SIC模块 |
