华为坤灵eKitEngine S5735S-L系列交换机
eKitEngine S5735-L系列交换机是面向企业网络市场推出的精简型千兆以太网交换机,可提供8个/24个/48个千兆下行端口(PoE/非PoE),4个千兆/万兆上行端口,满足不同业务场景建网需求。
产品概述
eKitEngine S5735-L 系列交换机(以下简称“S5735-L”)是面向企业网络市场推出的精简型千兆以太网交换机,可提供8个/24个/48个千兆下行端口(PoE/非PoE),4个千兆/万兆上行端口,款型丰富。具备以太组网灵活,安全控制多样等特点,及更高性能和更丰富的业务处理能力,广泛应用于企业园区接入、千兆到桌面等多种应用场景。

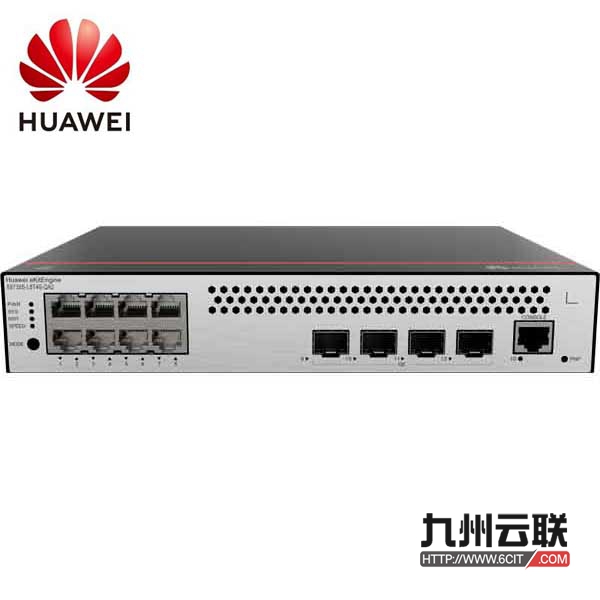

产品型号和外观
S5735-L 系列交换机包括如下款型:
产品特性和优势
灵活的以太组网
● 该系列交换机不仅支持传统的 STP/RSTP/MSTP 生成树协议,还支持 SEP 智能以太保护技术和业界最新的以太环网标准 ERPS。SEP是一种专用于以太链路层的环网协议,适用于半环、整环、级联环等各种组网,其协议简单可靠、维护方便,并提供 50ms 的快速业务倒换。ERPS 是 ITU-T 发布的 G.8032标准,该标准基于传统的以太网 MAC 和网桥功能,实现以太环网的毫秒 级快速保护倒换。
● 该系列交换机支持 SmartLink 功能,通过多条链路接入到多台汇聚交换机上,实现了上行链路的备份,极大地提升了接入侧设 备的可靠性。
● 该系列交换机支持完善的以太 OAM(IEEE 802.3ah/802.1ag),用于快速检测链路故障。
多样的安全控制
● 该系列交换机支持 MAC 地址认证、802.1x 认证、Portal 认证等多种安全认证方式,实现用户策略(VLAN、QoS、ACL) 的动态下发。支持基于端口粒度的 dot1X、MAC认证和混合认证;支持基于 VLANIF 接口粒度的 Portal 认证。
● 该系列交换机支持完善的 DoS 类防攻击、用户类防攻击。其中,DoS 类防攻击主要针对交换机本身的攻击,包括 SYN Flood、Land、Smurf、ICMP Flood;用户类防攻击涉及DHCP 服务器仿冒攻击、IP/MAC 欺骗、DHCP request flood、改变 DHCP CHADDR 值等。
● 该系列交换机支持通过建立和维护 DHCP Snooping 绑定表,对不符合绑定表项的非法报文直接丢弃。利用 DHCP Snooping 的信任端口特性,还可以保证 DHCP 服务器的合法性。
● 该系列交换机支持 ARP 表项严格学习功能,可以防止因ARP 欺骗攻击将交换机ARP 表项占满,导致正常用户无法上网。
轻松的运行维护
● 该系列交换机支持简易运维方案,提供新入网设备 Zero-Touch 安装、故障设备更换免配置、USB 开局、设备批量配置、批量远程升级等功能,便于安装、升级、业务发放和其他管理维护工作,大大降低了运维成本。该系列交换机支持 SNMPv1/v2c/v3、CLI(命令行)、Web 网管、SSHv2.0等多样化的管理和维护方式;支持 RMON、多日志主机、端口流量统 计和网络质量分析,便于网络优化和改造。
● 该系列交换机支持 Easy Deploy 功能,Commander 交换机收集下挂 Client 的拓扑信息,并基于拓扑保存Client 对应的启 动信息;支持 Client 免配置更换。支持对Client 批量下发配置和脚本,并支持对配置下发结果进行查询。Commander 交换机 支持收集并显示整网能耗信息。
● 该系列交换机支持 GVRP,实现 VLAN 的动态分发、注册和属性传播,减少手工配置量,保证配置正确性。
● 该系列交换机支持 MUX VLAN 功能,MUX VLAN 分为主 VLAN 和从 VLAN,从 VLAN 又分为互通型从 VLAN 和隔离型从 VLAN。主 VLAN 与从 VLAN之间可以相互通信;互通型从 VLAN 内的端口之间互相通信;隔离型从 VLAN 内的端口之间不能互 相通信。 支持 VCMP,VLAN 集中管理协议;支持 VBST,VLAN 生成树协议。
备注:可提供 USB 接口的交换机款型都可支持。
智能的设备堆叠
● 该系列交换机支持智能设备堆叠,将多台支持堆叠特性的交换机组合在一起,从逻辑上虚拟为一台交换机。
● 堆叠系统通过多台成员设备之间冗余备份,提高了设备级的可靠性;通过跨设备的链路聚合功能,提高了链路级的可靠性。
● 提供了强大的网络扩展能力,通过增加成员设备,可以轻松地扩展堆叠系统的端口数、带宽和处理能力。
● 简化了配置和管理,堆叠形成后,多台物理设备虚拟成为一台设备,用户可以通过任何一台成员设备登录堆叠系统,对堆叠 系统所有成员设备进行统一配置和管理。
● 支持电口堆叠,简单构建堆叠系统,成本低。
精准的网流分析
● 该系列交换机支持 sFlow 功能,按照标准定义的方式,对转发的流量按需采样,并实时地将采样流量上送到收集器,用于生成 统计信息图表,为企业用户的日常维护提供了极大的方便。
PoE 供电能力
该系列交换机中的 PoE 款型支持如下能力:
● 快速 PoE:交换机电源上电时,支持秒级实现对 PD 设备的供电,不同于一般交换机插入电源后 1~3 分钟左右才能实现对 PD 设备的供电。当 PoE交换机掉电重启时,不需要等待交换机重启完成才继续为 PD 供电,只要交换机上电就可以继续为 PD 设备 供电,极大缩短 PD 设备掉电的时间。
● 永久 PoE:交换机重启时(如软件版本升级时重启),对下挂 PD 设备供电不会中断,保证交换机重启过程中 PD 不掉电,实 现 PoE 供电零中断。
智能运维
● 该系列交换机支持 Telemetry 技术,实时采集设备数据并上送至华为 iMaster NCE 园区网络分析组件 CampusInsight, CampusInsight 通过智能故障识别算法对网络数据进行分析,精准展现网络实时状态,并能及时有效地定界故障以及定位故障发生 原因,发现影响用户体验的网络问题,精准保障用户体验。
● 该系列交换机支持音视频业务的智能运维,基于增强型媒体传输质量指标(Enhanced Media Delivery Index,eMDI)特性,将设备作为监控节点周期统计并上报音视频业务类指标参数至 iMaster NCE 园区网络分析组件 CampusInsight,由 CampusInsight 结合多个节点的监控结果,对音视频业务质量类故障进行快速定界。
智能升级
● 基于华为在线升级平台(HOUP),该系列交换机支持智能升级,从 HOUP 获得版本升级路径并下载新版本升级,升级过程高度自动化,真正做到了一键升级;且支持预加载版本,极大缩短升级时间,减少了业务中断的时间。
● 智能升级极大地简化了设备升级操作,使得客户自主升级版本成为可能,极大地降低了客户的维护成本。另外,借助 HOUP平台的升级策略规范升级路径,极大降低了升级失败的风险。
云管理
● 通过华为云管理平台可对该系列交换机进行云端配置、监控、巡检等,减少现场的部署和运维人力投入,从而降低网络OPEX。
● 该系列交换机同时支持云管理和本地管理两种模式,可以根据需求在两种模式中切换,实现平滑演进的同时保护客户投资。
OPS
● OPS(Open Programmability System),是基于 Python 语言的开放可编程系统。IT 管理员可以通过Python 脚本对交换机进行运维功能的编程,快速实现功能创新,实现智能化运维。
产品规格
项目 |
S5735S-L8T4S- QA2 |
S5735S-L8P4S- QA2 |
S5735S-L24T4S- QA2 |
S5735S-L24T4X- QA2 |
交换容量 |
336Gbps/3.36Tbps |
336Gbps/3.36Tbps |
336Gbps/3.36Tbps |
336Gbps/3.36Tbps |
包转发率 |
27/102Mpps |
27/102Mpps |
51/126Mpps |
108/126Mpps |
固定端口 |
8个10/100/1000BASE-T以太网端口,4个千兆SFP |
8个10/100/1000BASE-T以太网端口(PoE+),4个千兆SFP |
24个10/100/1000BASE-T以太网端口,4个千兆SFP |
24个10/100/1000BASE-T以太网端口,4个万兆SFP+ |
机箱尺寸(宽 x 深x 高,单位:mm) |
250×180.0×43.6 |
320×210.0×43.6 |
442×220.0×43.6 |
442x220x43.6 |
机箱高度 |
1U |
1U |
1U |
1U |
满配重量(含包材) |
2.29 kg |
3.36 kg |
3.56 kg |
3.56 kg |
电源类型 |
内置 AC 电源 |
内置 AC 电源 |
内置 AC 电源 |
内置 AC 电源 |
额定电压 |
100-240V AC;50/60Hz |
100-240V AC;50/60Hz |
100-240V AC;50/60Hz |
100-240V AC;50/60Hz |
最大电压 |
交流输入:90-290V AC;45Hz-65Hz |
交流输入:90-290V AC;45Hz-65Hz |
交流输入:90-290V AC;45Hz-65Hz |
交流输入:90- 290V AC;45Hz-65Hz |
最大功耗 |
14.6 W |
不带 PoE:18.8W
带 PoE:159.9W
(PoE:124W) |
27.2 W |
27.2 W |
噪声 |
NA |
NA |
NA |
NA |
长期运行温度 |
-5℃~+45℃ |
-5℃~+45℃ |
-5℃~+45℃ |
-5℃~+45℃ |
短期运行温度 |
NA |
NA |
NA |
NA |
存储温度 |
-40℃~70℃ |
-40℃~70℃ |
-40℃~70℃ |
-40℃~70℃ |
相对湿度 |
5%~95%(无凝露) |
5%~95%(无凝露) |
5%~95%(无凝露) |
5%~95%(无凝露) |
业务口防雷 |
共模±10kV |
共模±10kV |
共模±10kV |
共模±10kV |
电源口防雷 |
差模±6kV,共模±6kV |
差模±6kV,共模±6kV |
差模±6kV,共模±6kV |
差模±6kV,共模±6kV |
散热方式 |
自然散热 |
自然散热 |
自然散热 |
自然散热 |
项目 |
S5735S-L24P4S- A2 |
S5735S-L24P4X- A2 |
S5735S-L48T4S- A1 |
S5735S-L48T4X- A1 |
交换容量 |
336Gbps/3.36Tbps |
336Gbps/3.36Tbps |
432Gbps/4.32Tbps |
432Gbps/4.32Tbps |
包转发率 |
51/126Mpps |
108/126Mpps |
87/166Mpps |
144/166Mpps |
固定端口 |
24个10/100/1000BASE-T以太网端口(PoE+),4个千兆SFP |
24个10/100/1000Base-T以太网端口( PoE+), 4个万兆SFP+ |
48个10/100/1000BASE-T以太网端口,4个千兆SFP |
48个10/100/1000Base-T以太网端口,4个万兆SFP+ |
机箱尺寸(宽 x 深x 高,单位:mm) |
442x220x43.6 |
442x220x43.6 |
442x220x43.6 |
442x220x43.6 |
机箱高度 |
1U |
1U |
1U |
1U |
满配重量(含包材) |
3.86 kg |
3.86 kg |
3.74 kg |
3.74 kg |
电源类型 |
内置 AC 电源 |
内置 AC 电源 |
内置 AC 电源 |
内置 AC 电源 |
额定电压 |
100-240V AC;50/60Hz |
100-240V AC;50/60Hz |
100-240V AC;50/60Hz |
100-240V AC;50/60Hz |
最大电压 |
交流输入:90-290VAC;45Hz-65Hz
高压直流输入:190-290V DC(满足240V高压直流认证) |
交流输入:90-290V AC;45Hz-65Hz
高压直流输入:190-290V DC(满足240V高压直流认证) |
交流输入:90- 264V
AC;45Hz-65Hz |
交流输入: 90-264V AC;47Hz- 63Hz |
最大功耗 |
不带 PoE:50.9W
带 PoE:500.1W
(PoE:400W) |
不带 PoE:52.9W
带 PoE:502.1W
(PoE:400W) |
50.4 W |
50.4 W |
噪声 |
常温声功率:56dB(A
高温声功率:67.1dB(A)
常温声压:44dB(A) |
常温声功率:56dB(A)
高温声功率:67.1dB(A)
常温声压:44dB(A) |
常温声功率:48dB(A)
高温声功率:70.7dB(A)
常温声压:36.2dB(A) |
常温声功率:48dB(A)
高温声功率:70.7dB(A)
常温声压:36.2dB(A) |
长期运行温度 |
-5℃~+50℃ |
-5℃~+50℃ |
-5℃~+50℃ |
-5℃~+50℃ |
短期运行温度 |
-5℃~+55℃ |
-5℃~+55℃ |
-5℃~+55℃ |
-5℃~+55℃ |
存储温度 |
-40℃~70℃ |
-40℃~70℃ |
-40℃~70℃ |
-40℃~70℃ |
相对湿度 |
5%~95%(无凝露) |
5%~95%(无凝露) |
5%~95%(无凝露) |
5%~95%(无凝露) |
业务口防雷 |
共模±10kV |
共模±10kV |
共模±10kV |
共模±10kV |
电源口防雷 |
差模±6kV,共模±6kV |
差模±6kV,共模±6kV |
差模±6kV,共模±6kV |
差模±6kV,共模±6kV |
散热方式 |
风冷散热,智能调速 |
风冷散热,智能调速 |
风冷散热,智能调速 |
风冷散热,智能调速 |
项目 |
S5735S-L48P4S-A1 |
S5735S-L48P4X-A1 |
交换容量 |
432Gbps/4.32Tbps |
432Gbps/4.32Tbps |
包转发率 |
87/166Mpps |
144/166Mpps |
固定端口 |
48个10/100/1000BASE-T以太网端口(PoE+),4个千兆SFP |
48个10/100/1000Base-T以太网端口(PoE+),4个万兆SFP+ |
机箱尺寸(宽 x 深x 高,单位:mm) |
442x220x43.6 |
442x220x43.6 |
机箱高度 |
1U |
1U |
满配重量(含包材) |
4.28 kg |
4.28 kg |
电源类型 |
内置 AC 电源 |
内置 AC 电源 |
额定电压 |
100-240V AC;50/60Hz |
100-240V AC;50/60Hz |
最大电压 |
交流输入:90-290V AC;45Hz- 65Hz、高压直流输 入:190- 290V DC(满足 240V高压直流认证) |
交流输入:90- 290V AC;45Hz-65Hz、高压直流输入:190-290V DC(满足 240V高压直流认证) |
最大功耗 |
不带 PoE: 76.1W
带PoE: 456.1W(PoE:380W) |
不带 PoE: 76.1W
带PoE: 456.1W(PoE:380W) |
噪声 |
常温声功率:50dB(A)
高温声功率: 73dB(A)常温声压:38.2dB(A) |
常温声功率:50dB(A)
高温声功率:73dB(A)
常温声压:38.2dB(A) |
长期运行温度 |
-5℃~+50℃ |
-5℃~+50℃ |
短期运行温度 |
-5℃~+55℃ |
-5℃~+55℃ |
存储温度 |
-40℃~70℃ |
-40℃~70℃ |
相对湿度 |
5%~95%(无凝露) |
5%~95%(无凝露) |
业务口防雷 |
共模±10kV |
共模±10kV |
电源口防雷 |
差模±6kV,共模±6kV |
差模±6kV,共模±6kV |
散热方式 |
风冷散热,智能调速 |
风冷散热,智能调速 |
项目 |
S5735S-L24ST4X-A3 |
S5735S-L48S4X-A3 |
交换容量 |
>672 Gbps/6.72 Tbps |
>672 Gbps/6.72 Tbps |
包转发率 |
>126 Mpps |
166 Mpps |
固定端口 |
24个千兆SFP端口,其中8个复用的千兆10/100/1000Base-T以太网端口Combo,4个万兆SFP+ |
48个千兆SFP端口,4个10万兆 SFP+ |
机箱尺寸(宽 x 深x高,单位:mm) |
442x220x43.6 |
442x220x43.6 |
机箱高度 |
1U |
1U |
满配重量(含包材) |
3.55 kg |
3.89 kg |
电源类型 |
内置 AC 电源 |
内置 AC 电源 |
额定电压 |
100-240V AC;50/60Hz |
100-240V AC;50/60Hz |
最大电压 |
交流输入:90V AC~264V AC;47Hz~63Hz |
交流输入:90-264V AC, 47-63 Hz |
最大功耗 |
41.7W |
84.1W |
噪声 |
常温声功率:38.1 dB (A)
高温声功率:58.6 dB (A)
常温声压:26.1 dB (A) |
常温声功率:45.6dB (A)
高温声功率:58.6dB (A)
常温声压:33.6dB (A) |
长期运行温度 |
-5℃~+50℃ |
-5℃~+50℃ |
短期运行温度 |
-5℃~+55℃ |
-5℃~+55℃ |
存储温度 |
-40℃~70℃ |
-40℃~70℃ |
相对湿度 |
5%~95%(无凝露) |
5%~95%(无凝露) |
业务口防雷 |
NA |
NA |
电源口防雷 |
差模±6kV,共模±6kV |
差模±6kV,共模±6kV |
散热方式 |
风冷散热,智能调速 |
风冷散热,智能调速 |
业务特性
特性 |
特性描述 |
MAC地址表 |
支持 MAC 地址自动学习和老化 |
支持静态、动态、黑洞 MAC 表项 |
支持源 MAC 地址过滤 |
支持接口 MAC 地址学习个数限制 |
VLAN特性 |
支持 Guest VLAN、Voice VLAN |
支持 GVRP 协议 |
支持 MUX VLAN 功能 |
支持基于 MAC/协议/IP 子网/策略/端口的 VLAN |
环网保护技术 |
支持 RRPP 环型拓扑和 RRPP 多实例 |
支持 SmartLink 树型拓朴和SmartLink 多实例,提供主备链路的毫秒级保护 |
支持智能以太保护 SEP 协议 |
支持 ERPS 以太环保护协议(G.8032) |
支持 STP(IEEE 802.1d),RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s)协议 |
支持 BPDU 保护、根保护和环回保护 |
支持 BPDU Tunnel |
组播 |
支持 PIM DM、PIM SM、PIM SSM |
支持 MLD v1/v2 及MLD v1/v2 Snooping |
支持 IGMP v1/v2/v3 及IGMP v1/v2/v3 Snooping |
支持 VLAN 内组播转发和组播多VLAN 复制 |
支持捆绑端口的组播负载分担 |
支持可控组播 |
支持基于端口的组播流量统计 |
IP路由 |
静态路由,支持 RIP、RIPng、OSPF、OSPFv3 协议 |
IPv6特性 |
支持 ND(Neighbor Discovery) |
支持 PMTU |
支持 IPv6 Ping、IPv6 Tracert、IPv6 Telnet |
可靠性 |
支持以太网 OAM 802.3ah 和 802.1ag |
支持 ITU-Y.1731 |
支持 DLDP |
支持 LACP |
QoS/ACL |
支持对端口入方向、出方向进行速率限制 |
支持报文重定向 |
支持基于端口的流量监管,支持双速三色 CAR 功能 |
每端口支持 8个队列 |
支持 WRR、DRR、SP、WRR+SP、DRR+SP 队列调度算法 |
支持报文的 802.1p 和DSCP 优先级重新标记 |
支持 L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源 MAC 地址、目的 MAC 地址、源 IP 地 址、目的 IP 地址、TCP/UDP 协议源/目的端口号、协议、VLAN 的包过滤功能 |
支持基于队列限速和端口整形的功能 |
安全特性 |
用户分级管理和口令保护 |
支持防止 DOS、ARP 攻击功能、ICMP 防攻击 |
支持 IP、MAC、端口、VLAN 的组合绑定 |
支持端口隔离、端口安全、Sticky MAC |
支持 MFF |
支持黑洞 MAC 地址 |
支持 MAC 地址学习数目限制 |
支持 IEEE 802.1X 认证,支持单端口最大用户数限制 |
支持 AAA 认证,支持Radius、HWTACACS、NAC 等多种方式 |
支持 SSH V2.0 |
支持 HTTPS |
支持 CPU 保护功能 |
支持黑名单和白名单 |
支持 DHCP Relay、DHCP Server、DHCP Snooping |
支持 DHCPv6 Relay、DHCPv6 Server、DHCPv6 Snooping
支持用户认证点和策略执行点分离 |
超级虚拟交换网(SVF) |
支持作为 SVF client 零配置即插即用 |
支持自动加载 client 的大包和补丁 |
支持业务一键式自动下发 |
client 支持独立运行 |
管理和维护 |
支持智能堆叠 iStack |
支持基于 Netconf/Yang 的云管理 |
支持虚拟电缆检测(Virtual Cable Test) |
支持 Telnet 远程配置、维护 |
支持 SNMPv1/v2c/v3 |
支持 RMON |
支持 eSight 网管系统、支持WEB 网管特性 |
支持 HTTPS |
支持 LLDP/LLDP-MED |
支持系统日志、分级告警 |
支持 802.3az 能效以太网EEE |
互通性 |
VBST 基于 VLAN 生成树协议(和 PVST/PVST+/RPVST 互通) |
LNP 链路类型协商协议(和 DTP 相似功能) |
VCMP VLAN 集中管理协议(和 VTP 相似功能) |
组网应用
S5735S-L 系列交换机可提供 8/24/48 全千兆款型(PoE/非 PoE),可满足不同业务场景的建网需求,即可在大中型园区网络的接 入,也可部署在小型网络核心,提供多样化的桌面接入功能,快速构建一张千兆到桌面的高性能网络。
大型园区应用场景
中型园区应用场景
小微型园区应用场景
订购信息
S5735S-L 系列交换机选购一览表:
产品型号 |
产品描述 |
eKitEngine S5735S-L8T4S-QA2 |
eKitEngine S5735S-L8T4S-QA2(8个10/100/1000BASE-T以太网端口,4个千兆SFP,交流供电) |
eKitEngine S5735S-L8P4S-QA2 |
eKitEngine S5735S-L8P4S-QA2(8个10/100/1000BASE-T以太网端口,4个千兆SFP,PoE+,交流供电) |
eKitEngine S5735S-L24T4S-QA2 |
eKitEngine S5735S-L24T4S-QA2(24个10/100/1000BASE-T以太网端口,4个千兆SFP,交流供电) |
eKitEngine S5735S-L24T4X-QA2 |
eKitEngine S5735S-L24T4X-QA2(24个10/100/1000BASE-T以太网端口,4个万兆SFP+,交流供电) |
eKitEngine S5735S-L24P4S-A2 |
eKitEngine S5735S-L24P4S-A2(24个10/100/1000BASE-T以太网端口,4个千兆SFP,PoE+,交流供电) |
eKitEngine S5735S-L24P4X-A2 |
eKitEngine S5735S-L24P4X-A2(24个10/100/1000BASE-T以太网端口,4个万兆SFP+,PoE+,交流供电) |
eKitEngine S5735S-L48T4S-A1 |
eKitEngine S5735S-L48T4S-A1(48个10/100/1000BASE-T以太网端口,4个千兆SFP,交流供电) |
eKitEngine S5735S-L48P4S-A1 |
eKitEngine S5735S-L48P4S-A1(48个10/100/1000BASE-T以太网端口,4个千兆SFP,PoE+,交流供电) |
eKitEngine S5735S-L48T4X-A1 |
eKitEngine S5735S-L48T4X-A1(48个10/100/1000BASE-T以太网端口,4个万兆SFP+,交流供电) |
eKitEngine S5735S-L48P4X-A1 |
eKitEngine S5735S-L48P4X-A1 (48个10/100/1000BASE-T以太网端口,4个万兆SFP+,PoE+,交流供电) |
eKitEngine S5735S-L24ST4X-A3
|
eKitEngine S5735S-L24ST4X-A3(24个千兆SFP端口,其中8个复用的千兆10/100/1000Base-T以太网端口Combo,4个万兆SFP+,交流供电)
|
eKitEngine S5735S-L48S4X-A3
|
eKitEngine S5735S-L48S4X-A3(48个千兆SFP端口,4个10万兆SFP+,交流供电) |
