CloudEngine S5731-S系列交换机
CloudEngine S5731-S系列下一代标准型千兆以太网交换机，可提供24/48口千兆电（PoE/非PoE），24口千兆光+8口千兆电混合，及48口千兆光款型，上行提供4口固定万兆。
产品概述
CloudEngine S5731-S 系列交换机是华为公司推出的新一代千兆接入交换机，基于华为公司统一的 VRP（Versatile Routing Platform）软件平台，具有增强的三层特性，简易的运行维护，智能 iStack 堆叠，灵活的以太组网，成熟的 IPv6 特性等特点， 广泛应用于企业园区接入和汇聚、数据中心接入等多种应用场景。
产品型号和外观
CloudEngine S5731-S 系列交换机包括如下款型：
| 产品外观 | 描述 |

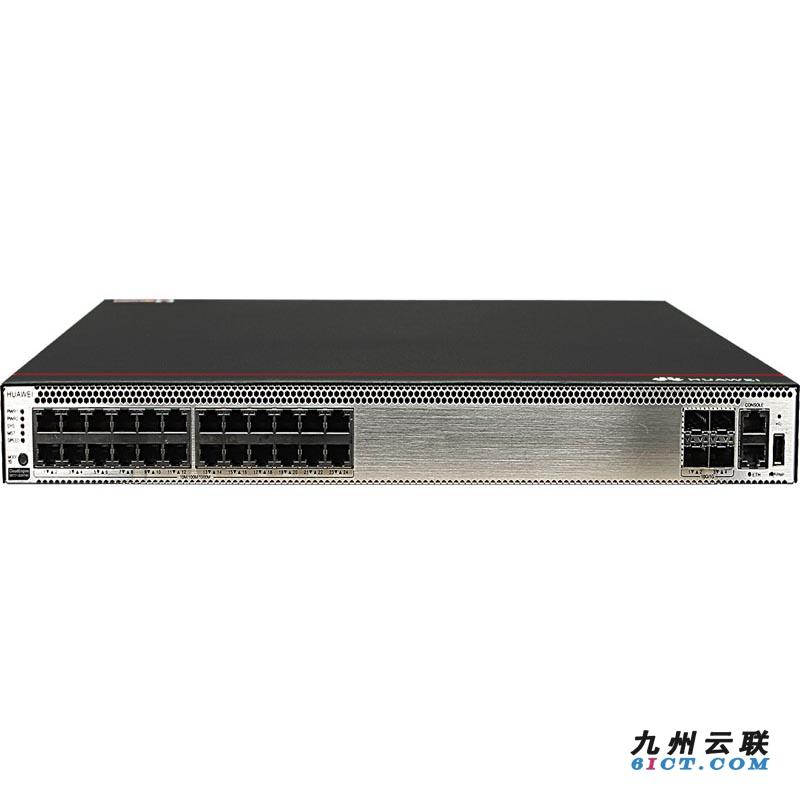

 CloudEngine S5731-S24T4X |
● 24 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ ● 支持 1+1 电源备份 ● 包转发率：108/126Mpps ● 交换容量：672Gbps/6.72Tbps |
CloudEngine S5731-S24T4X-A |
● 24 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ ● 内置 AC 电源 ● 包转发率：108/126Mpps ● 交换容量：672Gbps/6.72Tbps |
CloudEngine S5731-S24T4X-D |
● 24 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ ● 内置 DC 电源 ● 包转发率：108/126Mpps ● 交换容量：672Gbps/6.72Tbps |

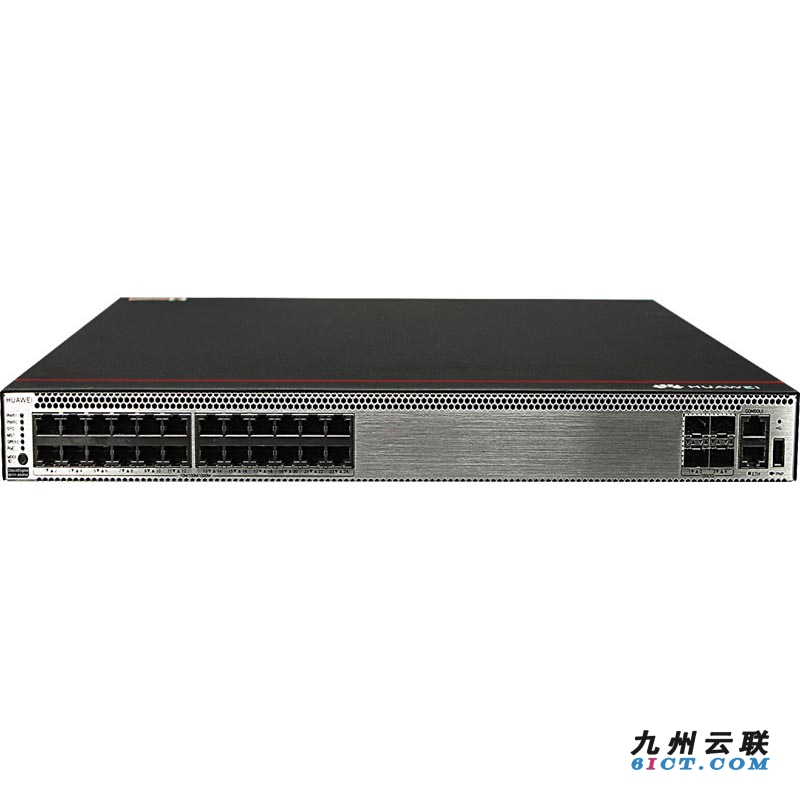

 CloudEngine S5731-S24P4X |
● 24 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ ● 支持 1+1 电源备份 ● PoE+ ● 包转发率：108/126Mpps ● 交换容量：672Gbps/6.72Tbps |
 CloudEngine S5731-S32ST4X |
● 24 个千兆 SFP，8 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ ● 支持 1+1 电源备份 ● 包转发率：120/138Mpps ● 交换容量：672Gbps/6.72Tbps |
 CloudEngine S5731-S32ST4X-A |
● 24 个千兆 SFP，8 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ ● 内置 AC 电源 ● 包转发率：120/138Mpps ● 交换容量：672Gbps/6.72Tbps |
 CloudEngine S5731-S32ST4X-D |
● 24 个千兆 SFP，8 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ ● 内置 DC 电源 ● 包转发率：120/138Mpps ● 交换容量：672Gbps/6.72Tbps |

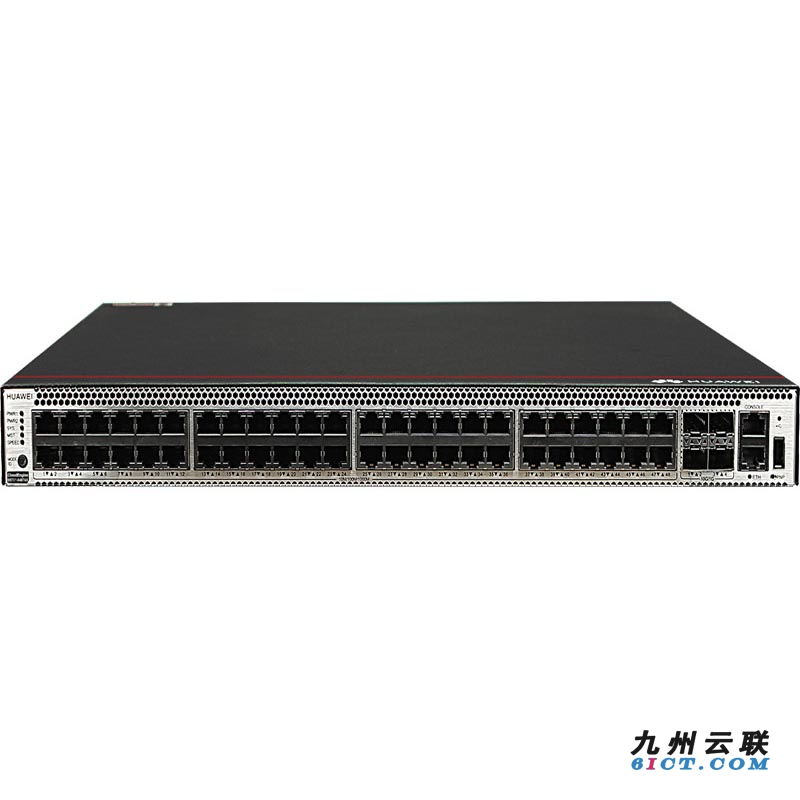

 CloudEngine S5731-S48T4X |
● 48 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ ● 支持 1+1 电源备份 ● 包转发率：144/166Mpps ● 交换容量：672Gbps/6.72Tbps |
CloudEngine S5731-S48T4X-A |
● 48 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ ● 内置 AC 电源 ● 包转发率：144/166Mpps ● 交换容量：672Gbps/6.72Tbps |

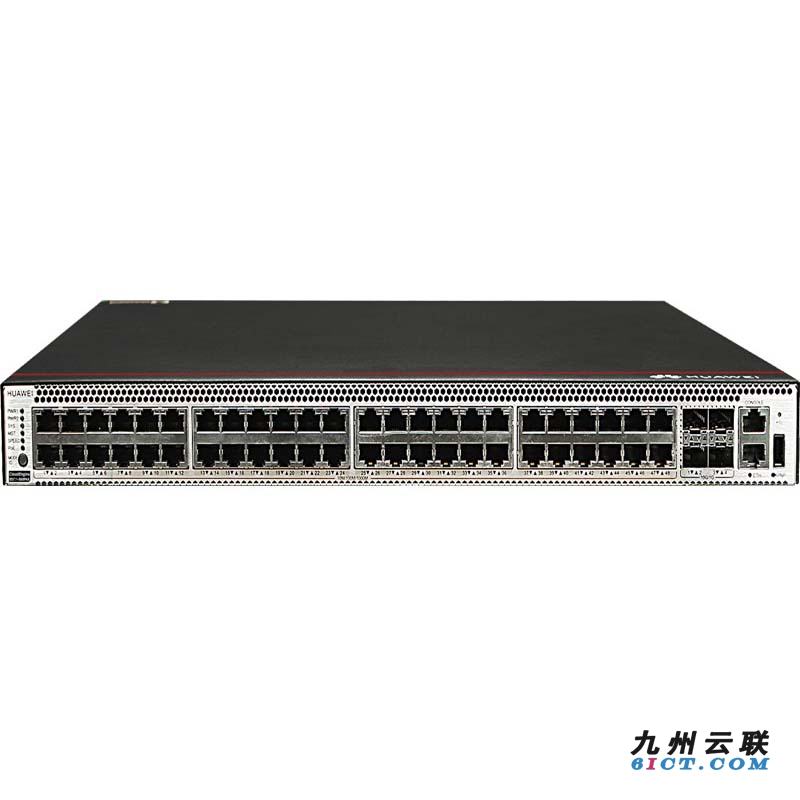

 CloudEngine S5731-S48P4X |
● 48 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ ● 支持 1+1 电源备份 ● PoE+ ● 包转发率：144/166Mpps ● 交换容量：672Gbps/6.72Tbps |
 CloudEngine S5731-S48S4X |
● 48 个千兆 SFP，4 个万兆 SFP+ ● 支持 1+1 电源备份 ● 包转发率：144/166Mpps ● 交换容量：672Gbps/6.72Tbps |
 CloudEngine S5731-S48S4X-A |
● 48 个千兆 SFP，4 个万兆 SFP+ ● 内置 AC 电源 ● 包转发率：144/166Mpps ● 交换容量：672Gbps/6.72Tbps |
产品特性和优势
强大的业务处理能力，多样的安全控制
● 该系列交换机支持完善的二、三层组播协议，支持 PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
● 该系列交换机增强支持 OSPF、ISIS、BGP、VRRP 等三层特性，满足企业接入、汇聚业务承载要求，支持更加丰富的语音、视频和数据应用。
● 该系列交换机支持 MAC 认证、802.1x 认证、Portal 认证，实现用户策略（VLAN、QoS、ACL）的动态下发。
● 该系列交换机支持完善的 DoS 类防攻击、用户类防攻击。其中，DoS 类防攻击主要针对交换机本身的攻击，包括 SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及 DHCP 服务器仿冒攻击、IP/MAC 欺骗、DHCP Request Flood、改变DHCP CHADDR 值等等。
● 通过建立和维护 DHCP Snooping 绑定表，该系列交换机支持对不符合绑定表项的非法报文直接丢弃。利用 DHCP Snooping 的信任端口特性，还可以保证 DHCP 服务器的合法性。
● 该系列交换机支持 ARP 表项严格学习功能，可以防止因 ARP 欺骗攻击导致正常用户无法上网。
轻松的运行维护
● 该系列交换机支持 SVF 超级虚拟交换网，SVF 方案创新实现将原来“核心/汇聚+接入交换机+AP”的网络架构，虚拟化为一台设备进行管理，简化设备管理，实现接入交换机和无线 AP 的即插即用；业务配置模板化，在核心设备上配置后自动下发到接入设备，实现集中管控，简化业务配置，灵活调整。该系列交换机在 SVF 方案中支持作为 Client 角色。
● 该系列交换机支持敏捷的零配置部署，提供新入网设备 Zero-Touch 安装、故障设备更换免配置、USB 开局、设备批量配置、批量远程升级等功能，便于安装、升级、业务发放和其他管理维护工作，基于拓扑规划开局，网络拓扑自动发现、自动收集、智能纠错，降低了运维成本。支持 SNMP v1/v2c/v3、CLI（命令行）、Web 网管、SSHv2.0 等多样化的管理和维护方式； 支持 RMON、多日志主机、端口流量统计和网络质量分析，便于网络优化和改造。
多样的可靠性保护
● 该系列交换机支持可插拔双电源模块，实现 1+1 冗余备份。
● 该系列交换机不仅支持传统的 STP/RSTP/MSTP 生成树协议，还支持华为自主创新的 SEP 智能以太保护技术和业界最新的以太环网标准 ERPS。SEP 是一种专用于以太链路层的环网协议，适用于半环、整环、级连环等各种组网，其协议简单可靠、维护方便，并提供 50ms 的快速业务倒换。ERPS 是 ITU-T 发布的 G.8032 标准，该标准基于传统的以太网 MAC 和网桥功能，实现以太环网的毫秒级快速保护倒换。
● 该系列交换机支持 SmartLink 功能。通过多条链路接入到多台汇聚交换机上，SmartLink 实现了上行链路的备份，极大地提升了接入侧设备的可靠性。
● 该系列交换机支持完善的以太 OAM（IEEE 802.3ah/802.1ag），用于快速检测链路故障。
成熟的 IPv6 特性
● 该系列交换机基于成熟稳定的 VRP 平台，支持 IPv4/IPv6 双协议栈、IPv6 路由协议 RIPng、IPv6 over IPv4 隧道（手工隧道/6to4 隧道/ISATAP 隧道）。
● 该系列交换机既可以部署在纯 IPv4 或 IPv6 网络，也可以部署在 IPv4 与 IPv6 共存的网络，充分满足网络从 IPv4 向 IPv6 过渡的需求。
智能的 iStack 堆叠
● 该系列交换机支持智能 iStack 堆叠，将多台支持堆叠特性的交换机组合在一起，最大可将 9 台物理交换机从逻辑上虚拟为一台交换机。
● iStack 堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。
● iStack 提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。
● iStack 简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统， 对堆叠系统所有成员设备进行统一配置和管理。
VXLAN 特性
● 该系列交换机支持 VXLAN 特性，支持集中式网关和分布式网关部署方式，支持 BGP-EVPN 协议实现 VXLAN 隧道动态建立，并且可以通过 Netconf/YANG 进行配置。
● 该系列交换机支持通过 VXLAN，构建统一虚拟交换网（UVF），实现在同一张物理网络上进行多套业务网络或租户网络的融合部署，业务/租户网络彼此安全隔离，真正实现了“一网多用”。在满足不同业务/客户的数据承载需求的同时，节省网络重复建设成本，提升网络资源使用效率。
PoE 供电能力
该系列交换机中的 PoE 款型支持如下能力：
● 快速 PoE：交换机电源上电时，支持 10s 以内实现对 PD 设备的供电，不同于一般交换机插入电源后 1~3 分钟左右才能实现对 PD 设备的供电。当 PoE 交换机掉电重启时，不需要等待交换机重启完成才继续为 PD 供电，只要交换机上电就可以继续为PD 设备供电，极大缩短 PD 设备掉电的时间。
● 永久 PoE：交换机重启时（如软件版本升级时重启），对下挂 PD 设备供电不会中断，保证交换机重启过程中 PD 不掉电，实现 PoE 供电零中断。
智能升级
● 基于华为在线升级平台（HOUP），该系列交换机支持智能升级，从 HOUP 获得版本升级路径并下载新版本升级，升级过程高度自动化，真正做到了一键升级；且支持预加载版本，极大缩短升级时间，减少了业务中断的时间。
● 智能升级极大地简化了设备升级操作，使得客户自主升级版本成为可能，极大地降低了客户的维护成本。另外，借助 HOUP平台的升级策略规范升级路径，极大降低了升级失败的风险。
智能运维
● 该系列交换机支持 Telemetry 技术，实时采集设备数据并上送至华为 iMaster NCE 园区网络分析组件 CampusInsight， CampusInsight 通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。
● 该系列交换机支持音视频业务的智能运维，基于增强型媒体传输质量指标（Enhanced Media Delivery Index，eMDI）特性，将设备作为监控节点周期统计并上报音视频业务类指标参数至 iMaster NCE 园区网络分析组件 CampusInsight，由CampusInsight 结合多个节点的监控结果，对音视频业务质量类故障进行快速定界。
大数据安全协防
● 该系列交换机通过 Netstream 采集园区网络数据，上报给华为 HiSec Insight 大数据安全分析系统，进行网络的安全威胁事件信息检测和全网的安全态势展示，进一步地可自动或手动对安全威胁事件做出相应处理。HiSec Insight 将此策略联动给iMaster NCE-Campus(或 Agile Controller)，由控制器自动下发策略给交换机进行安全事件处理，保障园区网络安全。
● 该系列交换机支持加密通信分析（Encrypted Communication Analytics）功能，设备内置 ECA 探针，结合 Netstream 采样和 SA（Service awareness）提取加密流的特征，形成 Metadata 上报给华为 HiSec Insight 大数据安全分析系统，利用 AI 算法训练流量模型，对提取的加密流量特征进行比对，从而识别恶意流量。HiSec Insight 对检测结果进行可视化展示，并给出威胁处理意见，结合控制器自动隔离威胁，保障园区网络安全。
● 该系列交换机支持安全诱捕（Deception）功能，交换机作为传感器，感知网络中存在的 IP 地址扫描和端口扫描等威胁行为，将威胁流量引流至诱捕系统中的蜜罐进行下一步检查。蜜罐通过跟威胁流量的发起方进行深度交互，记录发起方的各种应用层攻击手段，上报安全日志给 HiSec Insight。HiSec Insight 分析安全日志，认定可疑流量为攻击行为，给出告警和处理建议。管理员确认后，HiSec Insight 把联动策略下发给 iMaster NCE-Campus(或 Agile Controller)控制器，由控制器把联动命令下发给交换机进行安全事件处理，保障园区网络的安全。
云管理
● 通过华为云管理平台可对该系列交换机进行云端配置、监控、巡检等，减少现场的部署和运维人力投入，从而降低网络OPEX。
● 该系列交换机同时支持云管理和本地管理两种模式，可以根据需求在两种模式中切换，实现平滑演进的同时保护客户投资。
OPS（开放可编程系统）
● OPS（Open Programmability System）是基于 Python 语言的开放可编程系统。IT 管理员可以通过 Python 脚本对交换机进行运维功能的编程，快速实现功能创新，实现智能化运维。
License 授权
华为 CloudEngine S5731-S 支持传统的按特性 License 授权模式和智简网络统一软件包（Huawei IDN one software，以下简称 N1 模式）授权模式，N1 模式面向以企业私有云方式部署的智简网络解决方案场景，简化了客户购买、升级软件服务的体验。
N1 模式软件包特性
| 交换机功能 | N1 基本软件 | N1 基础包 | N1 高级包 |
| 基本网络功能： 二层基本功能、IPv4、IPv6、MPLS、SVF 等交换机基本功能特性 |
√ | √ | √ |
| 基于控制器的基础网络自动化： 基础自动化：即插即用基础监控：应用可视化 网元管理：镜像、拓扑管理与发现 |
× | √ | √ |
| 高阶的网络自动化和智能运维： VxLAN，用户接入认证，业务随行，CampusInsight 基础功能 |
× | × | √ |
备注：V200R019C00 及以后版本支持 N1 商业模式
产品规格
| 项目 | CloudEngine S5731-S24T4X | CloudEngine S5731-S24P4X | CloudEngine S5731-S48T4X | CloudEngine S5731-S48P4X |
| 固定端口 | 24 个 10/100/1000Base- T 以太网端口，4 个万兆SFP+ | 24 个 10/100/1000Base- T 以太网端口（PoE+）， 4 个万兆 SFP+ | 48 个10/100/1000Base-T 以太网端口，4 个万兆SFP+ | 48 个10/100/1000Base-T 以太网端口（PoE+），4 个万兆 SFP+ |
| 机箱尺寸（宽 x 深 x高，单位：mm） | 442x420x43.6 | 442x420x43.6 | 442x420x43.6 | 442x420x43.6 |
| 机箱高度 | 1U | 1U | 1U | 1U |
| 满配重量（含包材） | 8.4kg | 8.6kg | 8.55kg | 8.8kg |
| 电源类型 | ● 150W AC 电源 ● 600W AC 电源 ● 180W DC 电源 ● 1000W DC 电源 |
● 1000W PoE AC 电源 ● 1000W PoE DC 电源 |
● 150W AC 电源 ● 600W AC 电源 ● 180W DC 电源 ● 1000W DC 电源 |
● 1000W PoE AC 电源 ● 1000W PoE DC 电源 |
| 额定电压 | ● 交流输入（150W AC）：100-240V AC；50/60Hz ● 交流输入（600W AC）：100-240V AC；50/60Hz ● 直流输入（180W DC）：-48~ -60V DC ● 直流输入（1000W DC）：-48~ -60V DC |
● 交流输入（1000W PoE AC）：100-240V AC；50/60Hz ● 交流输入（1000W PoE AC）：240V DC ● 直流输入（1000W PoE DC）：-48~ - 60V DC |
● 交流输入（150W AC）：100-240V AC；50/60Hz ● 交流输入（600W AC）：100-240V AC；50/60Hz ● 直流输入（180W DC）：-48~ -60V DC ● 直流输入（1000W DC）：-48~ -60V DC |
● 交流输入（1000W PoE AC）：100- 240V AC；50/60Hz ● 交流输入（1000W PoE AC）：240V DC ● 直流输入（1000W PoE DC）：-48~ - 60V DC |
| 最大电压 | l 交流输入（150W AC）：90-264V AC；47Hz-63Hz ● 交流输入（600W AC）：90-290V AC；45Hz-65Hz ● 高压直流输入（600W AC）：190-290V DC（满足 240V 高压直流认证） ● 直流输入（180W DC）：-38.4~ -72V DC ● 直流输入（1000W DC）：-38.4~ -72V DC |
● 交流输入（1000W PoE AC）：90-290V AC；45Hz-65Hz ● 高压直流输入（1000W PoE AC）： 190-290V DC（满足240V 高压直流认证） ● 直流输入（1000W PoE DC）：-38.4~ - 72V DC |
● 交流输入（150W AC）：90-264V AC；47Hz-63Hz ● 交流输入（600W AC）：90-290V AC；45Hz-65Hz ● 高压直流输入（600W AC）：190-290V DC（满足240V 高压直流认证） ● 直流输入（180W DC）：-38.4~ -72V DC ● 直流输入（1000W DC）：-38.4~ -72V DC |
● 交流输入（1000W PoE AC）：90-290V AC；45Hz-65Hz ● 高压直流输入（1000W PoE AC）：190-290V DC（满足 240V 高压直流认证） ● 直流输入（1000W PoE DC）：-38.4~ - 72V DC |
| 最大功耗 | 114W | ● 不带 PoE：121W ● 带 PoE：977W（PoE：720W） |
124W | ● 不带 PoE：132W ● 带 PoE：1750W（PoE：1440W） |
| 噪声 | ● 常温声功率：57.5dB(A) ● 高温声功率：70.9dB(A) ● 常温声压：47.5dB(A) |
● 常温声功率：62.3dB(A) ● 高温声功率：71.8dB(A) ● 常温声压：52.8dB(A) |
● 常温声功率：57.5dB(A) ● 高温声功率：70.9dB(A) ● 常温声压：47.5dB(A) |
● 常温声功率：62.3dB(A) ● 高温声功率：71.8dB(A) ● 常温声压：52.8dB(A) |
| 工作温度 | -5℃～45℃ | -5℃～45℃ | -5℃～45℃ | -5℃～45℃ |
| 存储温度 | -40℃～70℃ | -40℃～70℃ | -40℃～70℃ | -40℃～70℃ |
| 相对湿度 | 5%～95%（无凝露） | 5%～95%（无凝露） | 5%～95%（无凝露） | 5%～95%（无凝露） |
| 业务口防雷 | 共模±6kV | 共模±6kV | 共模±6kV | 共模±6kV |
| 电源口防雷 | ● AC 电源口：差模±6kV，共模±6kV ● DC 电源口：差模±2kV，共模±4kV |
● AC 电源口：差模±6kV，共模±6kV ● DC 电源口：差模±2kV，共模±4kV |
● AC 电源口：差模±6kV，共模±6kV ● DC 电源口：差模±2kV，共模±4kV |
● AC 电源口：差模±6kV，共模±6kV ● DC 电源口：差模±2kV，共模±4kV |
| 散热方式 | 风冷散热，智能调速，风扇可插拔 | 风冷散热，智能调速，风扇可插拔 | 风冷散热，智能调速，风扇可插拔 | 风冷散热，智能调速，风扇可插拔 |
| 项目 | CloudEngine S5731-S32ST4X | CloudEngine S5731-S32ST4X-A/D | CloudEngine S5731-S48S4X | CloudEngine S5731-S48S4X-A |
| 固定端口 | 24 个千兆 SFP，8 个10/100/1000Base-T 以太网端口，4 个万兆 SFP+ | 24 个千兆 SFP，8 个10/100/1000Base-T 以太网端口，4 个万兆 SFP+ | 48 个千兆 SFP，4 个万兆 SFP+ | 48 个千兆 SFP，4 个万兆 SFP+ |
| 机箱尺寸（宽 x 深 x高，单位：mm） | 442x420x43.6 | 442x220x43.6 | 442x420x43.6 | 442x220x43.6 |
| 机箱高度 | 1U | 1U | 1U | 1U |
| 满配重量（含包材） | 7.35 kg | 4.02/3.87 kg | 7.51 kg | 4.69 kg |
| 电源类型 | ● 150W AC 电源 ● 600W AC 电源 ● 180W DC 电源 ● 1000W DC 电源 |
内置 AC 或 DC 电源 | ● 150W AC 电源 ● 600W AC 电源 ● 180W DC 电源 ● 1000W DC 电源 |
内置 AC 电源 |
| 额定电压 | ● 交流输入（150W AC）：100-240V AC；50/60Hz ● 交流输入（600W AC）：100-240V AC；50/60Hz ● 直流输入（180W DC）：-48~ -60V DC ● 直流输入（1000W DC）：-48~ -60V DC |
AC 款型： ● 交流输入：100-240V AC；50/60Hz ● 直流输入：240V DC DC 款型： ● -48~ -60V DC |
● 交流输入（150W AC）：100-240V AC；50/60Hz ● 交流输入（600W AC）：100-240V AC；50/60Hz ● 直流输入（180W DC）：-48~ -60V DC ● 直流输入（1000W DC）：-48~ -60V DC |
● 交流输入：100- 240V AC；50/60Hz ● 直流输入：240V DC |
| 最大电压 | ● 交流输入（150W AC）：90-264V AC；47Hz-63Hz ● 交流输入（600W AC）：90-290V AC；45Hz-65Hz ● 高压直流输入（600W AC）：190-290V DC（满足 240V 高压直流认证） ● 直流输入（180W DC）：-38.4~ -72V DC ● 直流输入（1000W DC）：-38.4~ -72V DC |
AC 款型： ● 交流输入：90-264V AC；47Hz-63Hz ● 直流输入：190-290V DC（满足 240V 高压直流认证）DC 款型： ● -38.4V DC～-72V DC |
● 交流输入（150W AC）：90-264V AC；47Hz-63Hz ● 交流输入（600W AC）：90-290V AC；45Hz-65Hz ● 高压直流输入（600W AC）：190-290V DC（满足240V 高压直流认证） l 直流输入（180W DC）：-38.4~ -72V DC ● 直流输入（1000W DC）：-38.4~ -72V DC |
● 交流输入：90-264V AC；47Hz-63Hz ● 直流输入：190- 290V DC（满足240V 高压直流认证） |
| 最大功耗 | 120 W | 94 W | 142 W | 121 W |
| 噪声 | ● 常温声功率：45.47 dB(A) ● 高温声功率：73.74 dB(A) ● 常温声压：31.79 dB(A) |
● 常温声功率：41.42 dB(A) ● 高温声功率：72.07 dB(A) ● 常温声压：27.74 dB(A) |
● 常温声功率：45.47 dB(A) ● 高温声功率：73.74 dB(A) ● 常温声压：31.79 dB(A) |
● 常温声功率：41.42 dB(A) ● 高温声功率：72.07 dB(A) ● 常温声压：27.74 dB(A) |
| 工作温度 | -5℃～45℃ | -5℃～45℃ | -5℃～45℃ | -5℃～45℃ |
| 存储温度 | -40℃～70℃ | -40℃～70℃ | -40℃～70℃ | -40℃～70℃ |
| 相对湿度 | 5%～95%（无凝露） | 5%～95%（无凝露） | 5%～95%（无凝露） | 5%～95%（无凝露） |
| 业务口防雷 | ±7kV | ±7kV | NA | NA |
| 电源口防雷 | ● AC 电源口：差模±6kV，共模±6kV ● DC 电源口：差模±2kV，共模±4kV |
● AC 电源口：差模±6kV，共模±6kV ● DC 电源口：差模±2kV，共模±4kV |
● AC 电源口：差模±6kV，共模±6kV ● DC 电源口：差模±2kV，共模±4kV |
差模±6kV，共模±6kV |
| 散热方式 | 风冷散热，智能调速 | 风冷散热，智能调速 | 风冷散热，智能调速 | 风冷散热，智能调速 |
| 项目 | CloudEngine S5731-S24T4X-A | CloudEngine S5731-S24T4X-D | CloudEngine S5731-S48T4X-A |
| 固定端口 | 24 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ | 24 个 10/100/1000Base-T 以太网端口（PoE+），4 个万兆SFP+ | 48 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ |
| 机箱尺寸（宽x 深 x 高，单位：mm） | 442x220x43.6 | 442x220x43.6 | 442x220x43.6 |
| 机箱高度 | 1U | 1U | 1U |
| 满配重量（含包材） | 4.40kg | 4.62kg | 4.57kg |
| 电源类型 | 内置 AC 电源 | 内置 DC 电源 | 内置 AC 电源 |
| 额定电压 | ● 交流输入：100-240V AC； 50/60Hz | ● 直流输入：-48~ -60V DC | ● 交流输入：100-240V AC； 50/60Hz |
| 最大电压 | ● 交流输入：90-290V AC； 45Hz-65Hz | ● 直流输入：-38.4~ -72V DC | ● 交流输入：90-290V AC； 45Hz-65Hz |
| 最大功耗 | 80W | 76W | 102W |
| 噪声 | ● 常温声功率：44.90 dB(A) ● 高温声功率：73.80 dB(A) ● 常温声压：31.21 dB(A) |
● 常温声功率：44.90 dB(A) ● 高温声功率：73.80 dB(A) ● 常温声压：31.21 dB(A) |
● 常温声功率：44.90 dB(A) ● 高温声功率：73.80 dB(A) ● 常温声压：31.21 dB(A) |
| 工作温度 | -5℃～45℃ | -5℃～45℃ | -5℃～45℃ |
| 存储温度 | -40℃～70℃ | -40℃～70℃ | -40℃～70℃ |
| 相对湿度 | 5%～95%（无凝露） | 5%～95%（无凝露） | 5%～95%（无凝露） |
| 业务口防雷 | 共模±7kV | 共模±7kV | 共模±7kV |
| 电源口防雷 | 差模±6kV，共模±6kV | 差模±2kV，共模±4kV | 差模±6kV，共模±6kV |
| 散热方式 | 风冷散热，智能调速，风扇可插拔 | 风冷散热，智能调速，风扇可插拔 | 风冷散热，智能调速，风扇可插拔 |
业务特性
| 特性 | 特性描述 |
| MAC 地址表 | 遵循 IEEE 802.1d 标准 |
| 支持 MAC 地址自动学习和老化 | |
| 支持静态、动态、黑洞 MAC 表项 | |
| 支持源 MAC 地址过滤 | |
| 支持接口 MAC 地址学习个数限制 | |
| VLAN 特性 | 支持 4K VLAN |
| 支持 Guest VLAN、Voice VLANs | |
| 支持 GVRP 协议 | |
| 支持 MUX VLAN 功能 | |
| 支持基于 MAC/协议/IP 子网/策略/端口的 VLAN | |
| 支持 VLAN Mapping 功能 | |
| 环网保护技术 | 支持 RRPP 环型拓扑和 RRPP 多实例 |
| 支持 SmartLink 树型拓朴和 SmartLink 多实例，提供主备链路的毫秒级保护 | |
| 支持智能以太保护 SEP 协议 | |
| 支持 ERPS 以太环保护协议（G.8032） | |
| 支持 BFD For OSPF/ISIS/VRRP/PIM 协议 | |
| 支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）协议 | |
| 支持 BPDU 保护、根保护和环回保护 | |
| IP 路由 | 静态路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略 |
| 互通性 | VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通） |
| LNP 链路类型协商协议（和 DTP 相似功能） | |
| VCMP VLAN 集中管理协议（和 VTP 相似功能） | |
| IPv6 特性 | 支持 ND（Neighbor Discovery） |
| 支持 PMTU | |
| 支持 IPv6 Ping、IPv6 Tracert、IPv6 Telnet | |
| 支持基于源 IPv6 地址、目的 IPv6 地址、四层端口、协议类型等 ACL | |
| 支持 MLD v1/v2 Snooping（Multicast Listener Discovery snooping） | |
| 支持子接口配置 IPv6 地址，支持 VRRP6、DHCPv6、L3VPN 等 | |
| 组播 | 支持 IGMP v1/v2/v3 Snooping 和快速离开机制 |
| 支持 VLAN 内组播转发和组播多 VLAN 复制 | |
| 支持捆绑端口的组播负载分担 | |
| 支持可控组播 | |
| 支持基于端口的组播流量统计 | |
| 支持 IGMP v1/v2/v3、PIM-SM、PIM-DM、PIM-SSM | |
| 支持 MSDP | |
| 支持 MVPN | |
| QoS/ACL | 支持对端口入方向、出方向进行速率限制 |
| 支持报文重定向 | |
| 支持基于端口的流量监管，支持双速三色 CAR 功能 | |
| 每端口支持 8 个队列 | |
| 支持 DRR、SP、DRR+SP 队列调度算法 | |
| 支持 WRED | |
| 支持报文的 802.1p 和 DSCP 优先级重新标记 | |
| 支持 L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源 MAC 地址、目的 MAC 地址、源 IP 地址、目的IP 地址、TCP/UDP 协议源/目的端口号、协议、VLAN 的包过滤功能 | |
| 支持基于队列限速和端口整形的功能 | |
| 安全特性 | 用户分级管理和口令保护 |
| 支持防止 DOS、ARP 攻击功能、ICMP 防攻击 | |
| 支持 IP、MAC、端口、VLAN 的组合绑定 | |
| 支持端口隔离、端口安全、Sticky MAC | |
| 支持 MFF | |
| 支持黑洞 MAC 地址 | |
| 支持 MAC 地址学习数目限制 | |
| 支持 IEEE 802.1X 认证，支持单端口最大用户数限制 | |
| 支持 AAA 认证，支持 Radius、HWTACACS 等多种方式 | |
| 支持 NAC 功能 | |
| 支持 SSH V2.0 | |
| 支持 HTTPS | |
| 支持 CPU 保护功能 | |
| 支持黑名单和白名单 | |
| 支持对 ND、DHCPv6、MLD 等 IPv6 协议报文进行攻击溯源和惩罚 | |
| 支持安全启动 | |
| 支持 IPSec 对管理报文加密 | |
| 支持 ECA | |
| 支持安全诱捕 | |
| 可靠性 | 支持 LACP |
| 支持 E-Trunk | |
| 支持以太网 OAM 802.3ah 和 802.1ag | |
| 支持 ITU-Y.1731 | |
| 支持 DLDP | |
| 支持 LLDP | |
| 支持 BFD for BGP/IS-IS/OSPF/静态路由等 | |
| VXLAN | 支持 VXLAN 二层网关、三层网关 |
| 支持集中式网关、分布式网关 | |
| 支持 BGP-EVPN 协议 | |
| 支持通过 Netconf 进行配置 | |
| 超级虚拟交换网（SVF） | 支持 2 层 Client 架构 |
| 支持配置 AS 交换机 IGMP-Snooping、端口的最大接入用户数 | |
| 支持 AS 独立配置模式，Parent 设备上可以配置模板不支持的业务 | |
| 支持与第三方厂商混合组网管理 | |
| 支持作为 SVF Client | |
| iPCA 质量感知 | 支持直接对业务报文标记以获得丢包数量和丢包率的实时统计 |
| 支持网络级和设备级丢包数量和丢包率统计 | |
| TWAMP | 支持双向的 IP 链路性能测试 |
| 支持双向时延、单向丢包率、单向抖动等指标的性能测量 | |
| 管理和维护 | 智能 iStack 堆叠，最大支持 9 台设备堆叠 |
| 支持 SNMPv1/v2c/v3 | |
| 支持 RMON | |
| 支持应用识别 | |
| 支持网管系统、支持 WEB 网管特性 | |
| 支持系统日志、分级告警 | |
| 支持 GVRP 协议 | |
| 支持 MUX VLAN 功能 | |
| 支持 NetStream | |
| 支持智能运维 |
组网应用
大型企业园区应用场景
● CloudEngine S5731-S 提供丰富的终端安全管理特性，支持 PoE、Voice VLAN、Qos 等功能，可以轻松的提供多样化的桌面接入功能，实现千兆到桌面的高性能网络。
● CloudEngine S5731-S 提供丰富的安全特性，在接入设备上实现 ARP 安全、IP 安全、IP 源防攻击等安全措施，支持NAC、ACL 等用户访问控制策略，将用户安全控制在网络终端。
● CloudEngine S5731-S 提供链路聚合特性，支持 LACP 协议，可以为服务器提供多条链路接入，实现链路带宽提升和链路备份。
● CloudEngine S5731-S 支持 EasyOperation、U 盘开局等部署特性，可以快速部署设备，方便管理。
中小型企业园区应用场景
CloudEngine S5731-S 可以部署在企业园区网络的汇聚层，为用户组建高性能，融合多业务，高可靠的企业网络。
在企业网络和园区网中，CloudEngine S5731-S 通过千兆/百兆接口接入交换机，提供高性能大容量交换，上行通过万兆光口接入核心交换机，构成万兆骨干、百兆到桌面的企业网全网解决方案，满足用户高带宽、多业务的需求。
CloudEngine S5731-S 提供高可靠性保护方案，可以利用 SEP、RRPP 快速环网实现毫秒级网络快速切换，同时可以通过智能堆叠技术构建堆叠系统，实现分布式转发架构和故障的快速自愈，并且可以在扩展用户端口的同时实现处理性能的同步提升，统一的设备管理，极大简化了网络管理和维护。
小型企业应用场景
除在中大型企业园区作为接入及汇聚设备使用之外，CloudEngine S5731-S 凭借自身强大的汇聚和路由能力，也可作为核心交换机用于中小型网络中。
CloudEngine S5731-S 使用智能堆叠技术，可以多台设备互相备份，保障核心设备的高可靠性。支持丰富的用户接入控制策略， 用户集中管理，简化配置。
订购信息
CloudEngine S5731-S 系列交换机及配件选购一览表：
| 产品型号 | 产品描述 |
| CloudEngine S5731-S24T4X | CloudEngine S5731-S24T4X（24 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，不含电源） |
| CloudEngine S5731-S24P4X | CloudEngine S5731-S24P4X（24 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+， PoE+，不含电源） |
| CloudEngine S5731-S24T4X-A | CloudEngine S5731-S24T4X-A(24 个 10/100/1000BASE-T 以太网端口,4 个万兆 SFP+,交流供电) |
| CloudEngine S5731-S24T4X-D | CloudEngine S5731-S24T4X-D(24 个 10/100/1000BASE-T 以太网端口,4 个万兆 SFP+,直流供电) |
| CloudEngine S5731-S32ST4X | CloudEngine S5731-S32ST4X(8 个 10/100/1000BASE-T 以太网端口,24 个千兆 SFP，4 个万兆 SFP+,不含电源) |
| CloudEngine S5731-S32ST4X-A | CloudEngine S5731-S32ST4X-A(8 个 10/100/1000BASE-T 以太网端口,24 个千兆 SFP，4个万兆 SFP+,交流供电,前维护) |
| CloudEngine S5731-S32ST4X-D | CloudEngine S5731-S32ST4X-D(8 个 10/100/1000BASE-T 以太网端口,24 个千兆 SFP，4个万兆 SFP+,直流供电,前维护) |
| CloudEngine S5731-S48T4X | CloudEngine S5731-S48T4X（48 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，不含电源） |
| CloudEngine S5731-S48T4X-A | CloudEngine S5731-S48T4X-A(48 个 10/100/1000BASE-T 以太网端口,4 个万兆 SFP+,交流供电) |
| CloudEngine S5731-S48P4X | CloudEngine S5731-S48P4X（48 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+， PoE+，不含电源） |
| CloudEngine S5731-S48S4X | CloudEngine S5731-S48S4X(48 个千兆 SFP,4 个万兆 SFP+,不含电源) |
| CloudEngine S5731-S48S4X-A | CloudEngine S5731-S48S4X-A(48 个千兆 SFP,4 个万兆 SFP+,交流供电，前维护) |
| PAC150S12-R | 150W 交流电源模块 |
| PAC600S12-EB | 600W 交流电源模块 |
| PAC600S12-DB | 600W 交流电源模块 |
| PAC600S12-CB | 600W 交流电源模块 |
| PDC180S12-CR | 180W 直流电源模块 |
| PDC1000S12-DB | 1000W 直流电源模块 |
| PAC1000S56-DB | 1000W 交流 PoE 电源模块 |
| PDC1000S56-CB | 1000W 直流 PoE 电源模块 |
| FAN-023A-B | 风机盒 |
| N1-S57S-M-Lic | S57XX-S 基本软件,每设备 |
| N1-S57S-M-SnS1Y | S57XX-S 基本软件软件订阅与保障年费,每设备,1 年 |
| N1-S57S-F-Lic | N1-智简园区基础包,S57XX-S,每设备 |
| N1-S57S-F-SnS1Y | N1-智简园区基础包,S57XX-S 软件订阅与保障年费,每设备,1 年 |
| N1-S57S-A-Lic | N1-智简园区高级包,S57XX-S,每设备 |
| N1-S57S-A-SnS1Y | N1-智简园区高级包,S57XX-S,软件订阅与保障年费,每设备,1 年 |
| N1-S57S-FToA-Lic | N1-智简园区基础包升级到高级包,S57XX-S,每设备 |
| N1-S57S-FToA-SnS1Y | N1-智简园区基础包升级到高级包,S57XX-S,软件订阅与保障年费,每设备,1 年 |
北京九州云联——专业ICT综合服务提供商【业务领域：服务器、存储、交换机、路由器、防火墙、系统软件、系统集成、ICT运维外包】
北京九州云联科技有限公司 超聚变/华为 产品销售团队经过多年深耕与发展，至今已成功助力超过数千家中小企业的成长。一直以来,我们的几十位销售顾问和技术专家，坚持以倾听您的需求和愿望为工作核心，以丰富的方案经验、敏锐的行业洞察和过硬的IT技术，为您提供高匹配度的解决方案，帮您做出更明智的决定。
相关推荐
