CloudEngine 6800系列交换机是华为公司面向数据中心推出的新一代高性能、高密度、低时延10GE/25GE以太网交换机。
CloudEngine 6800采用先进的硬件结构设计，提供高密度的10GE/25GE端口接入，支持40GE/100GE上行端口，支持丰富的数据中心特性和高性能堆叠，风道方向可以灵活选择。
CloudEngine 6800系列交换机定位于数据中心的高密万兆接入，帮助企业和运营商构建面向云计算时代的数据中心网络平台，也可以用于园区网的核心或汇聚。
CloudEngine 6800可以与华为数据中心核心交换机CloudEngine 16800/CloudEngine 12800配合，构建弹性、简单、开放、安全的云数据中心网络。
4GB 超大缓存，80倍于业界平均水平，轻松应对流量突发
全网路径主动探测，实时监测网络健康状态
互联互通开放SDN交换机，斩获日本Interop展金奖
CloudEngine 6881 系列是华为公司面向数据中心推出的新一代高性能、高密度 10GE 接入交换机。
CloudEngine 6881 系列是华为公司面向数据中心推出的新一代高性能、高密度 10GE 接入交换机。CloudEngine 6881 系列采用先进的硬件结构设计，提供高密 10GE 端口接入，支持 40GE/100GE 上行端口，支持丰富的数据中心特性，风道方向可以灵活选择。CloudEngine 6881 系列可以与华为数据中心核心交换机 CloudEngine 16800 或 CloudEngine 12800 配合构建弹性、虚拟和高品质的云时代数据中心 40GE/100GE 全联接网络，满足云时代数据中心对网络的需求。
CloudEngine 6881 系列交换机定位于数据中心的高密 10GE 接入，帮助企业和运营商构建面向云计算时代的数据中心网络平台，也可以用于园区网的核心或汇聚。

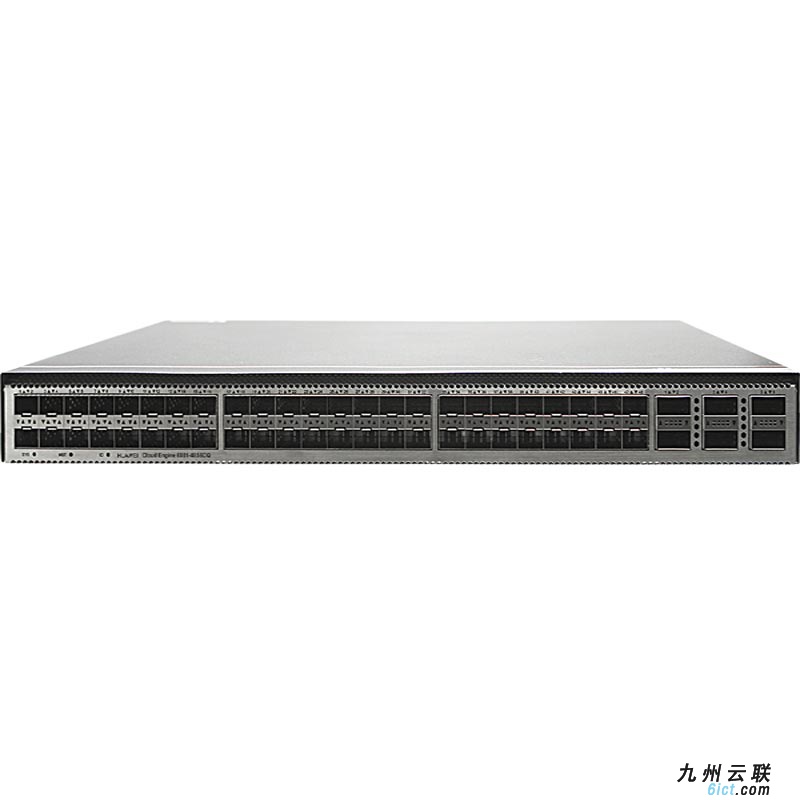

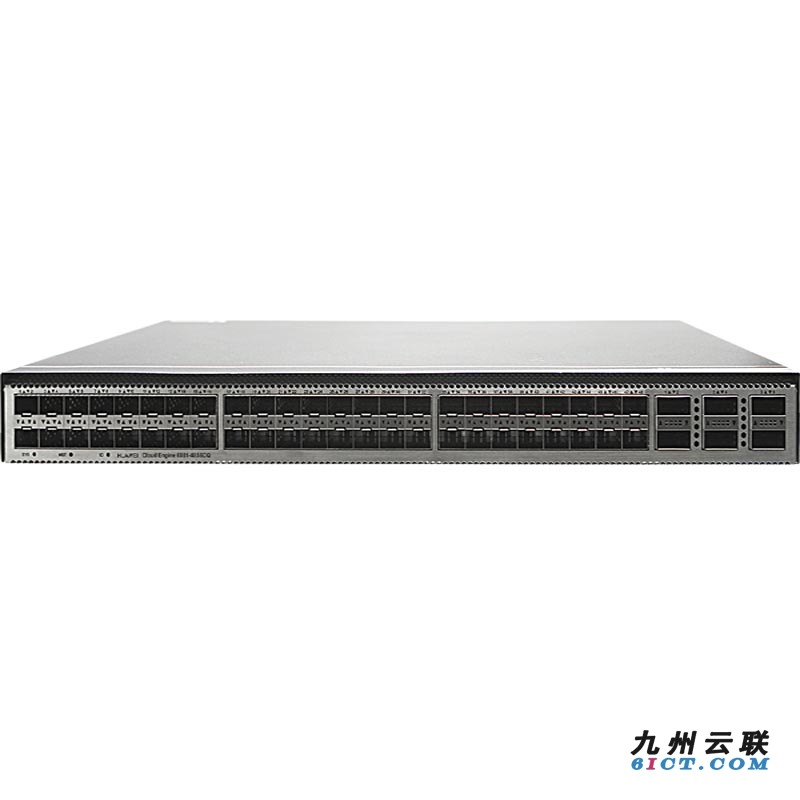

CloudEngine 6881-48S6CQ 系列交换机提供 48 个 10GE SFP+接口，6 个 100GE QSFP28 接口，产品形态如下：
CloudEngine 6881-48T6CQ 系列交换机支持 48 个 10GE Base-T 接口，6 个 100GE QSFP28 接口，产品形态如下：
● CloudEngine 6881 最大提供 48 个 10GE 接口，满足 10GE 服务器高密接入需求，平滑演进；
● 最大支持 6 个 100GE 高性能QSFP 28 接口，QSFP28 接口允许作为 1 个 40GE QSFP+接口，提供灵活的组网能力； 40GE/100GE 上行与 CloudEngine 16800 或 CloudEngine 12800 系列共同构建无阻塞的网络平台。
16 台堆叠技术：
● 16 台交换机堆叠提供最大 768 个 10GE 接入端口，满足数据中心高密度服务器接入需求；
● 多台设备虚拟化为一台逻辑设备,构建可扩展、易管理的数据中心网络平台；
● 堆叠系统实现控制平面和数据平面冗余备份，避免了单点故障的风险，极大的增强了系统的可靠性。超长距堆叠：
● 业务口复用为堆叠口，不仅可以实现机架内、跨机架的堆叠，同时也支持跨区域的远距离堆叠；
● 根据实际组网规模灵活分配业务带宽和堆叠带宽，合理配置网络资源。
● CloudEngine 6881 系列支持跨设备链路聚合 M-LAG（Multichassis Link Aggregation Group），能够实现多台设备间的链路聚合，从而把链路可靠性从单板级提到设备级；
● 多活系统，一方面双归系统实现流量负载分担，另一方面系统多活、热备份保护，系统更可靠；
● M-LAG 的各节点设备可独立升级，升级过程中其它节点承接业务转发，实现业务零中断；
● 组网灵活，普通以太网络、VXLAN 以及 IP 网络的双归接入均可采用 M-LAG 接入方式。
● 支持RFC 标准的EVPN 多归方案，通过 ESI（Ethernet Segment Identifier）功能将 EVPN VXLAN 网关双活扩展到多活。支持Active-Active 的方式，实现服务器的多归接入（最大支持 4 归多活）。
● CloudEngine 6881 系列可以与业界主流的虚拟化平台配合，作为Overlay 虚拟化网络（VXLAN）的高性能硬件网关，支撑高达 16M 多租户的数据中心运营；
● CloudEngine 6881 系列作Overlay 网络的硬件网关时，可以通过 Open API 与云平台开放对接，实现软件网络和硬件网络的统一管理；
● 硬件虚拟化网关方案无需改动客户现网，实现业务的快速部署，同时保护网络投资；
● 支持 BGP-EVPN 作为VXLAN 的控制平面，简化 DC 内、DC 间的 VXLAN 的配置。
● CloudEngine 6881 系列交换机通过内嵌的OPS 模块，实现设备控制面的可编程；
● OPS 提供了丰富的 Open API 接口，可被业界主流云平台（含商业云平台和开源云平台）和第三方 Controller 深度集成， 支持业务对网络的灵活定制和自动化管理；
● 用户或第三方开发商可利用Open API 接口，开发和部署专用的网络管理策略，从而迅速地实现业务功能扩展、自动部署和设备的智能化管理，实现自动化运维，降低管理成本；
● 自动化工具，华为 CloudEngine 6881 系列交换机支持 Ansible 自动化管理运维工具，实现物理、虚拟网络的统一发放；
● OPS 致力于数据中心业务和网络的无缝融合，提供面向业务的软件定义网络。
● CloudEngine 6881 系列交换机支持 ZTP（Zero Touch Provisioning）协议，可以从 U 盘或文件服务器获取版本文件并自动加载，实现设备的免现场配置和部署，从而降低人力成本，提升部署效率；
● ZTP 功能支持内嵌脚本语言，并通过 Open API 开放给用户，数据中心用户可使用其熟悉的脚本语言（Python 等）实现对网络设备的统一配置；
● ZTP 实现新设备配置时间与设备数量、地域分布解耦，缩短业务上线时间，提高了业务上线效率。
● CloudEngine 6881 系列交换机支持 Telemetry 技术，实时采集设备数据并上送至华为 iMaster NCE 数据中心网络分析组件 iMaster NCE-FabricInsight，iMaster NCE-FabricInsight 通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。
● CloudEngine 6881 系列交换机支持通过 NetConf，SNMP 等标准协议和 iMaster NCE-Fabric 控制系统对接，实现网络的适应性和自动化管控，从而提供更加高效和智能的操作手段，简化网络管理，降低OPEX。
灵活的前后/后前风道设计：
● 采用严格的前后风道设计，支持冷热风道完全隔离，提升散热的效率，满足数据中心机房设计要求；
● 通过选配风扇和电源模块，灵活支持前后和后前风道；
● 支持电源和风扇冗余配置，保障业务无间断运行。创新的节能技术：
● 使用节能芯片，智能的风扇调速方案，支持实时功耗检测，为客户降低运维成本，打造绿色数据中心。
清晰的指示灯：
● 支持端口状态、端口速率等信息的完整呈现，创新的 100GE 端口指示灯，可以清晰显示所有子端口状态；
● 前面板和后面板同步显示系统状态和堆叠状态，便于从任意方向维护；
● 支持远程定位功能，在网管/控制台上可以点亮需要维护设备的远程定位指示灯，便于在拥挤的设备间准确定位设备。维护简单：
● 管理接口/风扇/电源位于交换机的正面，便于维护；
● 数据接口位于交换机的后侧，和服务器同向，便于走线。
华为 CloudEngine 6881 系列交换机支持 CloudFabric N1 商业模式，将 NCE 控制器、分析器、CloudEngine 交换机功能软件基于不同典型场景组合打包简化交易，为客户提供更多功能更大价值，通过软件许可迁移保护客户软件投资。
| 产品系列 | 功能特性 | N1 通用软件包（必配） | N1 Add on（可选） | ||
| CloudEngine 6881 系列 | Foundation | Advanced | Premium | 多云多DC 场景包 | |
| 基础软件 | √ | √ | √ | ||
| IPV6 | √ | √ | √ | ||
| VXLAN | √ | √ | √ | ||
| 无损升级 | √ | √ | √ | ||
| Telemetry | √ | √ | √ | ||
| NSH | √ | √ | |||
| iMaster NCE-Fabric控制器 | SDN 自动化功能 | √ | √ | √ | |
| 意图基础功能（仿真校验、全网回滚） | √ | ||||
| 多云多DC 纳管功能 | √ | ||||
| iMaster Fabricinsight分析器 | Telemetry 网络分析基础功能 | √ | √ | √ | |
| 网络健康度功能 | √ | √ | |||
| 网络流分析增值功能（100vm） | √ | ||||
| 配套关系 | 三选一，Advanced 包含 Foundation，Premium 包含Advanced | 配套Foundation/Ad vanced/Premiu m 任意一个使用 | |||
| 具体产品功能差异以产品文档为准 | |||||
备注：V200R005C20、V200R019C10 及以后版本支持 N1 商业模式，V2R00R020C00 及以后的版本支持 Premium 包。N1 商业模式详细信息请参考《华为数据中心网络 CloudFabric N1 商业模式彩页》： https://e.huawei.com/cn/material/networking/dcswitch/2c162866f04846b5a52ffba10ecfa336
| 项目 | CloudEngine 6881-48S6CQ | CloudEngine 6881-48T6CQ |
| 10GE SFP+接口 | 48 | 0 |
| 10GE BASE-T 接口 | 0 | 48 |
| 40/100GE QSFP28 接口 | 6 | 6 |
| 交换容量 | 4.8Tbps/76.8Tbps | |
| 包转发率 | 2000Mpps | |
| 缓存 | 42MB | |
| 风道类型 | 标准前后或后前风道 | |
| 设备虚拟化 | 支持 iStack 堆叠 | |
| 支持 M-LAG | ||
| 支持ESI | ||
| 网络虚拟化 | 支持VXLAN routing 和 VXLAN bridging | |
| 支持 BGP-EVPN | ||
| 支持QinQ access VXLAN | ||
| SDN | 支持 iMaster NCE-Fabric | |
| 网络融合 | 支持PFC 和 ECN | |
| 支持 RDMA 和 RoCE（RoCE v1 和RoCE v2） | ||
| 可编程特性 | 支持OpenFlow 协议 | |
| 支持OPS 编程 | ||
| 支持Ansible 自动化配置，Module 开源发布 | ||
| 流量分析 | 支持Netstream 功能 | |
| 支持sFlow 功能 | ||
| VLAN | 支持Access、Trunk、Hybrid 方式 | |
| 支持default VLAN | ||
| 支持QinQ | ||
| MAC 地址表 | 支持 MAC 地址自动学习和老化 | |
| 支持静态、动态、黑洞 MAC 表项 | ||
| 支持源 MAC 地址过滤 | ||
| 支持基于端口和 VLAN 的 MAC 地址学习限制 | ||
| IP 路由 | 支持 RIP、OSPF、ISIS、BGP 等IPv4 动态路由协议 | |
| 支持RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议 | ||
| 支持IP 分片重组 1 | ||
| IPv6 | VXLAN Over IPv6 | |
| IPv6 VXLAN over IPv4 | ||
| 支持IPv6 ND（Neighbor Discovery） | ||
| 支持PMTU 发现（Path MTU Discovery） | ||
| 支持IPv6 的 TCP、Ping 、Tracert、Socket、UDP、RawIP | ||
| 组播 | 支持IGMP、PIM-SM、MBGP 等组播路由协议 | |
| 支持IGMP Snooping | ||
| 支持Igmp snopping proxy | ||
| 支持组播成员接口快速离开 | ||
| 支持组播流量抑制 | ||
| 支持组播 VLAN | ||
| 可靠性 | 精细化微分段安全隔离（IPv4 和 IPv6） | |
| 支持LACP | ||
| 支持 STP、RSTP、VBST 和 MSTP | ||
| 支持 BPDU 保护 | ||
| 支持 SmartLink 及多实例 | ||
| 支持DLDP | ||
| 支持硬件 BFD（Bidirectional Forwarding Detection），最小 3.3ms 发包间隔 | ||
| 支持VRRP、VRRP 负载分担、硬件 BFD for VRRP | ||
| 支持 硬件 BFD for BGP/IS-IS/OSPF/静态路由 | ||
| 支持 BFD for VXLAN | ||
| 支持NSF/GR for OSFP/BGP/IS-IS 等 | ||
| RoCE 特性 | 支持RoCE 与其他IP 流量按比例调度，保障 RoCE 流量零丢包 | |
| 支持RoCE 网络质量监控 | ||
| 支持自适应调整流量阈值，保障RoCE 业务在各种流量模型下端口带宽利用率能达到90%以上，并且零丢包 | ||
| 业务链 | 支持IETF 标准的 NSH 协议（IPv4 和 IPv6） | |
| QoS | 支持基于Layer2 协议头、Layer3 协议、Layer4 协议优先级等的组合流分类 | |
| 支持 802.1P/DSCP 优先级 Mark/Remark | ||
| 支持ACL、CAR、Remark、Schedule 等动作 | ||
| 支持队列调度:SP、WRR、SP+WRR、CBWFQ(或类似协议) | ||
| 支持 PQ、DRR、PQ+DRR 等队列调度方式 | ||
| 支持 WRED、尾丢弃(Tail-Drop)等拥塞避免机制 | ||
| 支持流量整形(Traffic Shaping) | ||
| 其他协议 | 支持DHCP Client、DHCP Relay、DHCP Server、DNS Client、ARP Proxy 等 | |
| 运维 | 支持 iPCA（Packet Conservation Algorithm for Internet） | |
| 支持全网路径探测 | ||
| 支持 Telemetry | ||
| 支持ERSPAN 增强 | ||
| 支持缓存的微突发状态统计 | ||
| 支持VXLAN OAM: VXLAN ping, VXLAN tracert | ||
| 配置与维护 | 支持 Console、Telnet、SSH 等终端服务 | |
| 支持 SNMPv1/v2/v3 等网络管理协议 | ||
| 支持通过 FTP、TFTP 方式上载、下载文件 | ||
| 支持 BootROM 升级和远程在线升级 | ||
| 支持热补丁功能,可在线进行补丁升级 | ||
| 背板采用无源设计,各组件支持热插拔 | ||
| 支持用户操作日志 | ||
| 支持配置回滚 | ||
| 支持 ZTP | ||
| 支持OVSDB | ||
| 安全和管理 | 支持 802.1x 认证 | |
| 命令行分级保护、未授权用户无法侵入 | ||
| 支持防止 DOS、ARP 攻击功能、ICMP 防攻击 | ||
| 支持端口隔离、端口安全、Sticky MAC | ||
| 支持IP、MAC、端口、VLAN 的组合绑定 | ||
| 支持 AAA、Radius、HWTACACS 等多种认证方式 | ||
| 支持RMON | ||
| 机箱尺寸 mm（宽×深×高） | 442×420×43.6 | |
| 满配重量（带 AC 电源和风机盒， 不含光模块） | 7.8kg | 8.9kg |
| 环境要求 | ||
| 工作电压 | AC：90V～290V DC: -38.4~-72V 240V HVDC: 190V～290V | |
| 环境要求 | 工作温度：0℃～45℃（0m～1800m） 存储温度：-40℃～+70℃ 相对湿度：5%RH～95%RH，非凝露 | 工作温度：0℃～40℃（0m～1800m） 存储温度：-40℃～+70℃ 相对湿度：5%RH～95%RH，非凝露 |
| 工作电压 | AC：90V～290V DC: -38.4~-72V 240V HVDC: 190V～290V | |
1 转发平面支持对超过 MTU 的报文进行分片处理后转发
| 项目 | CloudEngine 6881-48S6CQ | CloudEngine 6881-48T6CQ |
| 380V HVDC: 190V～400V | ||
| 典型功耗 | 194W | 347W |
| 主设备 | ||
| CE6881-48S6CQ-B | CE6881-48S6CQ-B 交换机(48*万兆 SFP+,6*100G QSFP28,2*交流电源,端口侧进风) | |
| CE6881-48S6CQ-F | CE6881-48S6CQ-F 交换机(48*万兆 SFP+,6*100G QSFP28,2*交流电源,端口侧出风) | |
| CE6881-48S6CQ | CE6881-48S6CQ 交换机(48*万兆 SFP+,6*100G QSFP28,不含电源风扇） | |
| CE6881E-48S6CQ-B | CE6881E-48S6CQ-B 交换机(24*25G SFP28,24*万兆 SFP+,6*100G QSFP28,2*交流电源,端口侧进风) | |
| CE6881E-48S6CQ-F | CE6881E-48S6CQ-F 交换机(24*25G SFP28,24*万兆 SFP+,6*100G QSFP28,2*交流电源,端口侧出风) | |
| CE6881E-48S6CQ | CE6881E-48S6CQ 交换机(24*25G SFP28,24*万兆 SFP+,6*100G QSFP28,不含电源风扇) | |
| CE6881-48T6CQ-B | CE6881-48T6CQ-B 交换机(48*万兆电,6*100GE QSFP28,2*交流电源,端口侧进风) | |
| CE6881-48T6CQ-F | CE6881-48T6CQ-F 交换机(48*万兆电,6*100G QSFP28,2*交流电源,端口侧出风) | |
| CE6881-48T6CQ | CE6881-48T6CQ 交换机((48*万兆电,6*100GE QSFP28,不含电源风扇) | |
| 风机盒 | ||
| 型号 | 描述 | 适用产品 |
| FAN-031A-F | 风机盒(F，风机盒面板侧进风) | CloudEngine 6881 系列产品 |
| FAN-031A-B | 风机盒(B，风机盒面板侧出风) | CloudEngine 6881 系列产品 |
| 电源 | ||
| 型号 | 描述 | 适用产品 |
| PAC600S12-CF | 600W 交流电源模块(前后风道，电源面板侧进风) | CloudEngine 6881 系列产品 |
| PAC600S12-CB | 600W 交流电源模块(后前风道，电源面板侧出风) | CloudEngine 6881 系列产品 |
| PDC1000S12-DF | 1000W 直流电源模块(前后风道, 电源面板侧进风) | CloudEngine 6881 系列产品 |
| PDC1000S12-DB | 1000W 直流电源模块(后前风道，电源面板侧出风) | CloudEngine 6881 系列产品 |
| PHD1K2S12-DB | 1200W 高压直流电源模块(后前风道,电源面板侧出风) | CloudEngine 6881 系列产品 |
| 软件 | ||
| 主设备 | |
| N1-CE68LIC-CFFD | N1-CE6800 交换机 CloudFabric Foundation 软件包 |
| N1-CE68CFFD-SnS1Y | N1-CE6800 交换机 CloudFabric Foundation 软件包-Subscription and Support-年 |
| N1-CE68LIC-CFAD | N1-CE6800 交换机 CloudFabric Advanced 软件包 |
| N1-CE68CFAD-SnS1Y | N1-CE6800 交换机 CloudFabric Advanced 软件包-Subscription and Support-年 |
| N1-CE68LIC-CFPM | N1- CloudEngine 6800 交换机 CloudFabric Premium 软件包 |
| N1-CE68CFPM-SnS1Y | N1- CloudEngine 6800 交换机 CloudFabric Premium 软件包-Subscription and Support-年 |
| N1-CE-F-LIC-MDCA | N1-CloudEngine 数据中心交换机多云多 DC 场景增值包-Fixed |
| N1-CEFMDCA-SnS1Y | N1-CloudEngine 数据中心交换机多云多 DC 场景增值包, 每盒式设备-Subscription and Support-年 |
| N1-CE68UPG-F-A | N1-CloudEngine 6800 数据中心网络软件 license 升级包: Foundation to Advanced |
| N1-CE68UGFA-SnS1Y | N1-CloudEngine 6800 数据中心网络软件 license 升级包: Foundation to Advanced- Subscription and Support-年 |
| N1-CE68UPG-A-P | N1-CloudEngine 6800 数据中心网络软件 license 升级包: Advanced to Premium |
| N1-CE68UGAP- SnS1Y | N1-CloudEngine 6800 数据中心网络软件 license 升级包: Advanced to Premium-Subscription and Support-年 |
在数据中心的典型组网中，采用 CloudEngine 16800/CloudEngine 12800/ CloudEngine 8800 作为网络的核心交换机，采用CloudEngine 6881 系列作为 TOR 交换机，与 CloudEngine 16800/ CloudEngine 12800/ CloudEngine 8800 通过40GE/100GE 端口相连构建端到端的 100GE 全联接方案；采用 VXLAN 等 fabric 技术组建无阻塞大二层网络，保证虚拟机的大范围迁移以及用户业务的灵活部署。
